Elektrische Installation
5.8.7 D7h – Klemmenabmessungen
1
2
412 (16.2)
372 (14.7)
0.0
1
Netzklemmen
2
Bremsklemmen

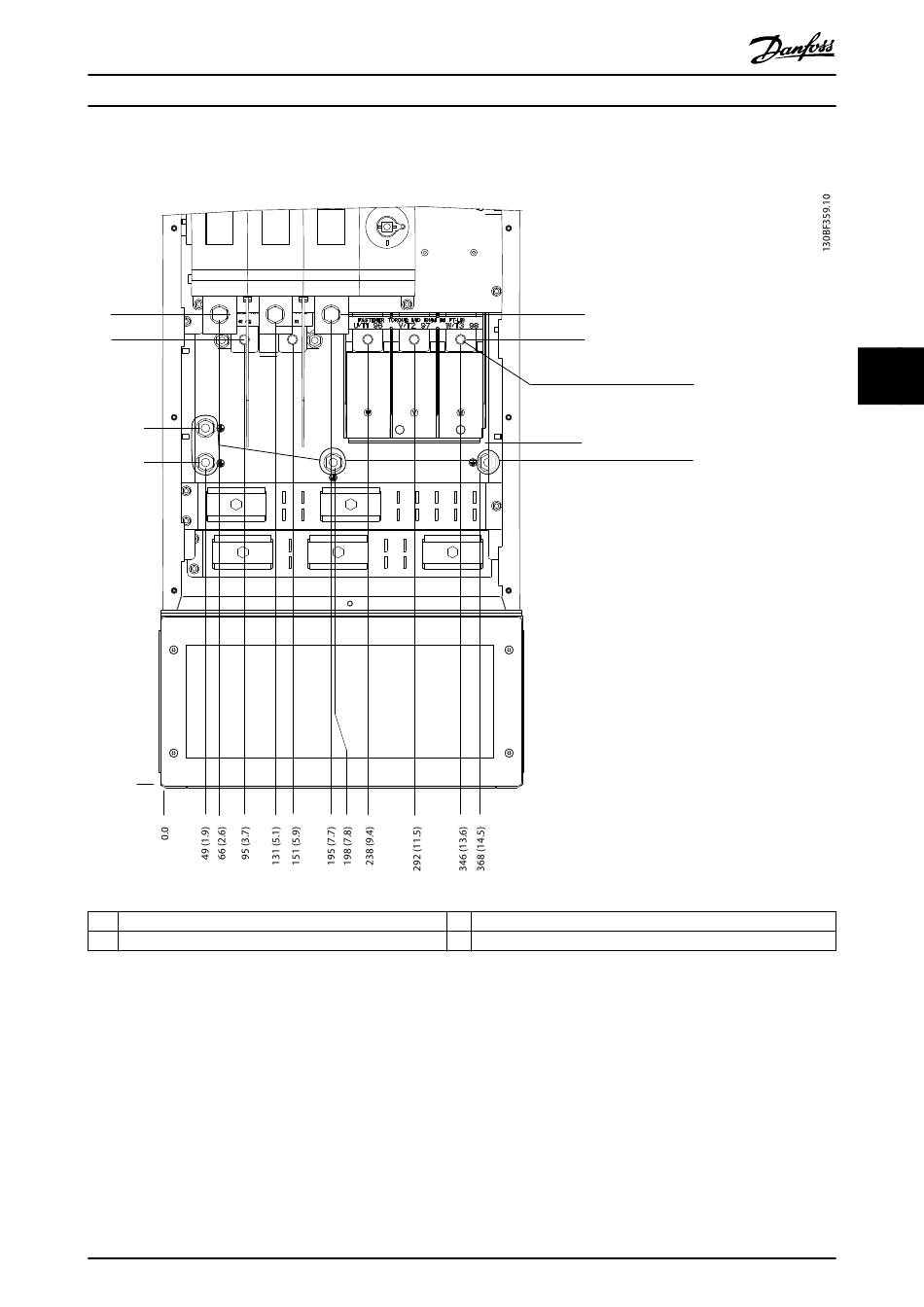

Abbildung 5.25 D7h – Klemmenabmessungen mit Trennschalteroption (Frontansicht)
MG16D503
Bedienungsanleitung
3
Motorklemmen
4
Erdungsklemmen
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
545 (21.4)
515 (20.3)
3
395 (15.6)
4
5
5
55
