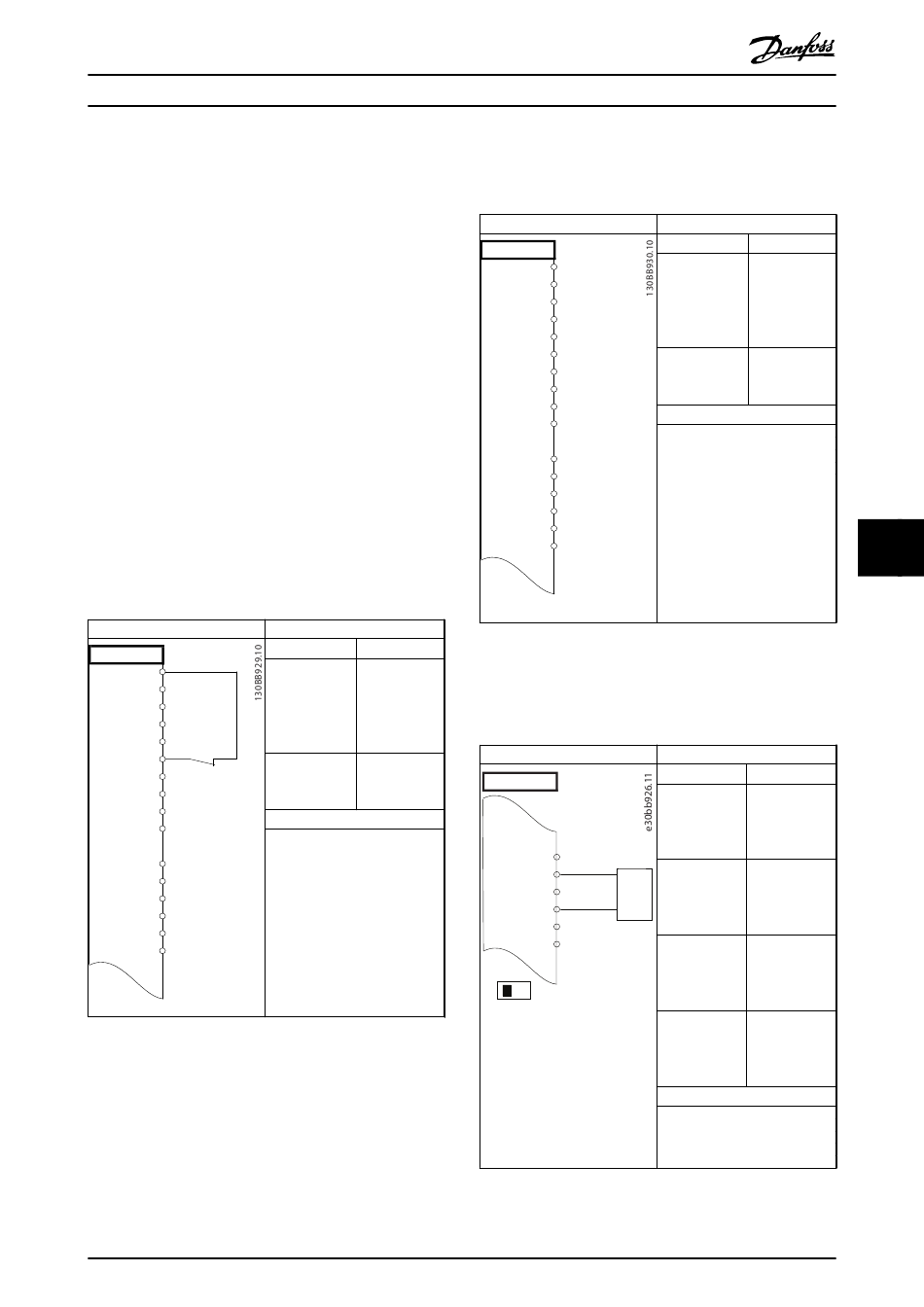

8 Beispiele für typische Verdrahtung
8.1 Einführung
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in Parameter 0-03 Ländereinstellungen
ausgewählt).
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
Die Schaltereinstellungen für die Analogklemmen
A53 und A54 werden dargestellt, falls erforderlich.
Um die Funktion „Safe Torque Off" (STO) in
Werkseinstellung zu betreiben, benötigen Sie ggf.
Drahtbrücken zwischen Klemme 12 und
Klemme 37.
8.2 Anschlusskonfigurationen für eine
automatische Motoranpassung (AMA)
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 8.1 Anschlusskonfiguration für AMA mit
angeschlossener Kl. 27
MG16D503
Bedienungsanleitung
Parameter
Funktion
Einstellung
Parameter 1-29
[1] Komplette
Automatic
Anpassung
Motor
Adaptation
(AMA)
Parameter 5-12
[2]*
Terminal 27
Motorfreilauf
Digital Input
(inv.)
*=Werkseinstellung
Hinweise/Anmerkungen: Sie
müssen Parametergruppe 1-2*
Motordaten entsprechend dem
Motor-Typenschild einstellen.
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 8.2 Anschlusskonfiguration für AMA ohne
Kl. 27 angeschlossen
8.3 Anschlusskonfigurationen für einen
analogen Drehzahlsollwert
FC
+10 V
50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
0 – 10 V
COM
39
U - I
A53
Tabelle 8.3 Anschlusskonfigurationen für analogen
Drehzahlsollwert (Spannung)
Parameter
Funktion
Einstellung
Parameter 1-29
[1] Komplette
Automatic
Anpassung
Motor
Adaptation
(AMA)
Parameter 5-12
[0] Ohne
Terminal 27
Funktion
Digital Input
*=Werkseinstellung
Hinweise/Anmerkungen: Sie
müssen Parametergruppe 1-2*
Motordaten entsprechend dem
Motor-Typenschild einstellen.
Parameter
Funktion
Einstellung
Parameter 6-10
0,07 V
Klemme 53
Skal.
Min.Spannung
Parameter 6-11
10 V*
Klemme 53
Skal.
Max.Spannung
Parameter 6-14
0 U/min
Klemme 53
Skal. Min.-Soll/
Istwert
Parameter 6-15
1500 U/min
Klemme 53
Skal. Max.-Soll/
Istwert
*=Werkseinstellung
