Montage

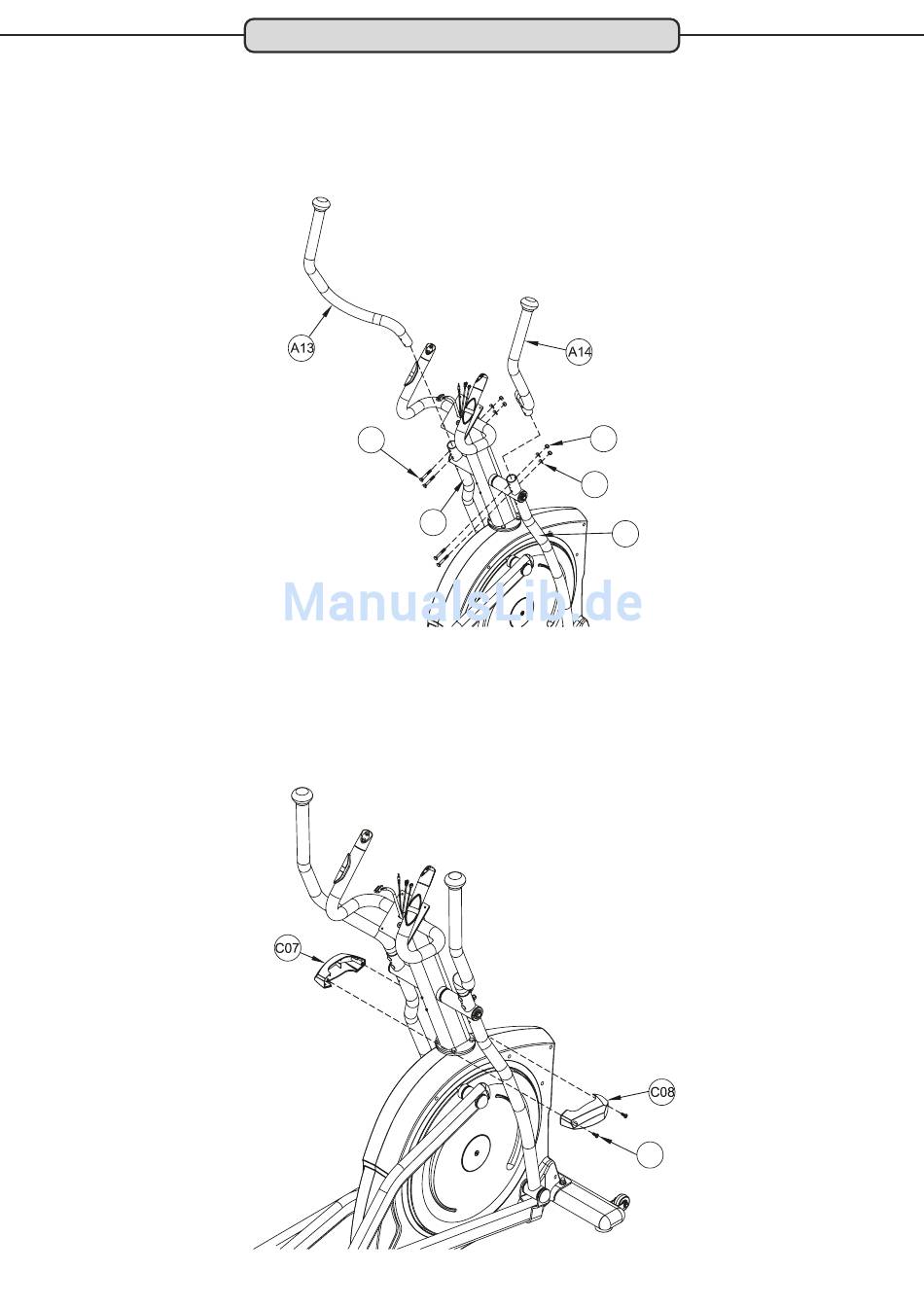

Schritt 6: Montage der Pendelhandgriffe
Setzen Sie den linken Handhebel (A13) in die Aufnahme des linken Pendelrohres (A03) und den rechten
Handhebel (A14) in die Aufnahme des rechten Pendelrohres (A04).
Beide Handhebel sind durch entsprechende Aufkleber markiert und somit leicht zu identifizieren.
Befestigen sie dann die Handhebel mit je zwei Schlossschrauben M8x50 (7), zwei Wellenscheiben M8 (6)
und zwei Sicherungsmuttern M8 (14).
14
7
6
A03
A04
Schritt 7: Montage der Lenkerschaft-Abdeckung
Befestigen Sie die beiden Lenkerschaftsabdeckungen (C07-links/C08-rechts) mit
zwei Blechschrauben M5x16 (8) am Übergang Lenkerschaft zu Basisrahmen.
