Montage

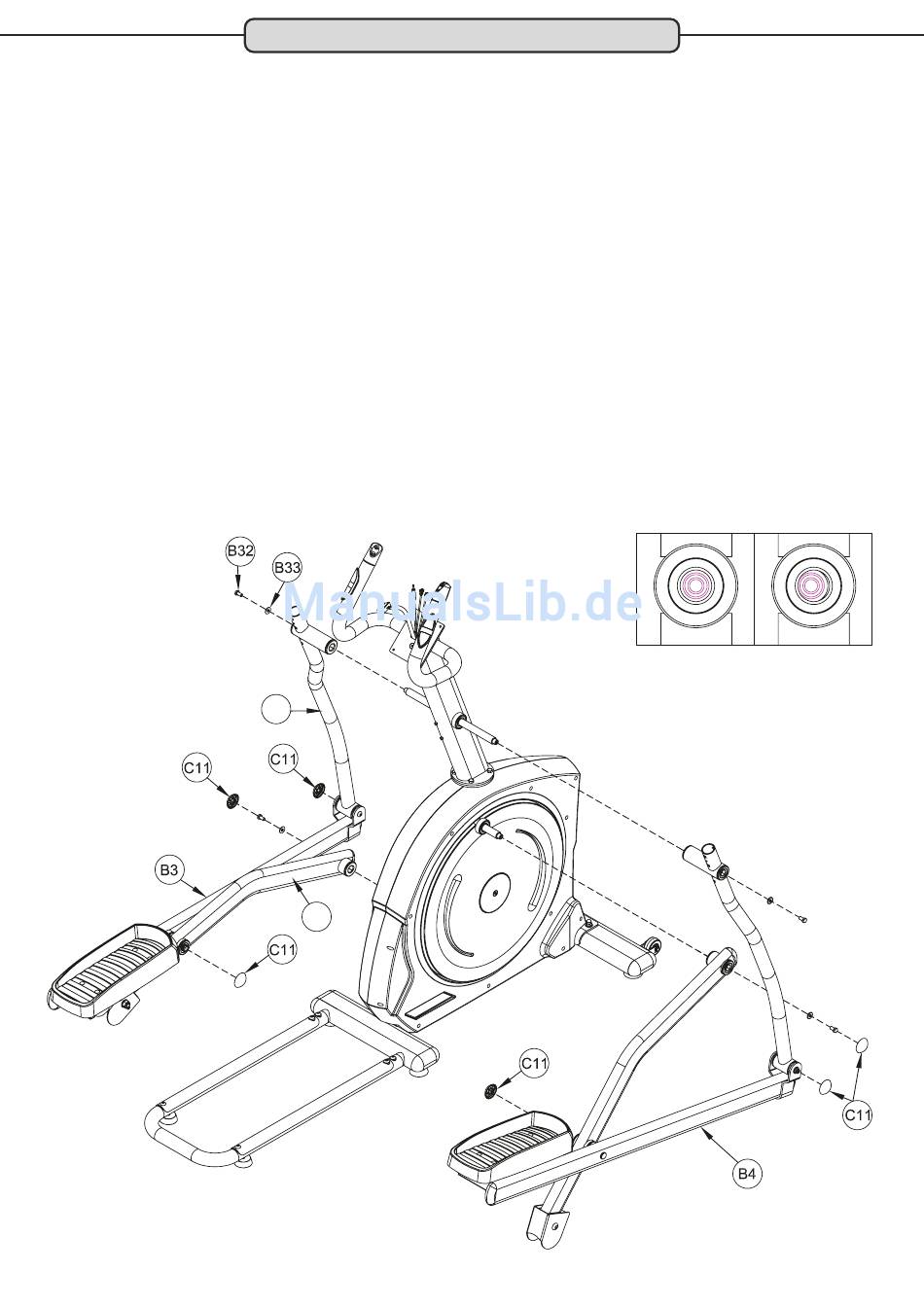

Schritt 5: Montage der Pendel-, Pedal- & Führungsrohre
Die rechte und linke Einheit „Pendel-, Pedal- und Führungsrohr" (B3 - links/B4-rechts) sind bereits vormontiert.
Setzen Sie nun die Führungsbuchse des linken Pendelrohrs (A03) an der Querachse des Lenkerschafts ein.
Hinweis:
Es empfiehlt sich die beiden Querachsen des Lenkerschafts vor der Montage der Pendelrohre mit einem
Mehrzweckfett zu schmieren. Dies optimiert die Laufeigenschaften der Pendelrohre.
Befestigen Sie das Pendelrohr nun mit einer Unterlegscheibe 5/16" (B33) und einer Sechskantschraube M8x16
(B32). Achten Sie beim Einsetzen der Unterlegscheibe (B33) unbedingt darauf, dass Sie mittig auf der Achse
sitzt - siehe Abbildung 1.
Setzen Sie nun die Führungsbuchse des linken Pedalrohrs (A07) an der kleinen Achse der rechten
Antriebsscheibe ein.
Hinweis:
Es empfiehlt sich die beiden Achsen der Antriebsscheiben vor der Montage der Pedallrohre mit einem
Mehrzweckfett zu schmieren. Dies optimiert die Laufeigenschaften der Pedalrohre.
Befestigen Sie das Pedalrohr (A07) mit einer Unterlegscheibe 5/16" (B33) und einer Sechskantschraube M8x16
(B32). Setzen Sie nun noch die drei Abdeckkappen (C11) wie in der Zeichnung gezeigt.
Verfahren Sie nun ebenso mit der rechten Einheit (B4).
Abbildung 1
Richtig
Falsch
A03
A07
