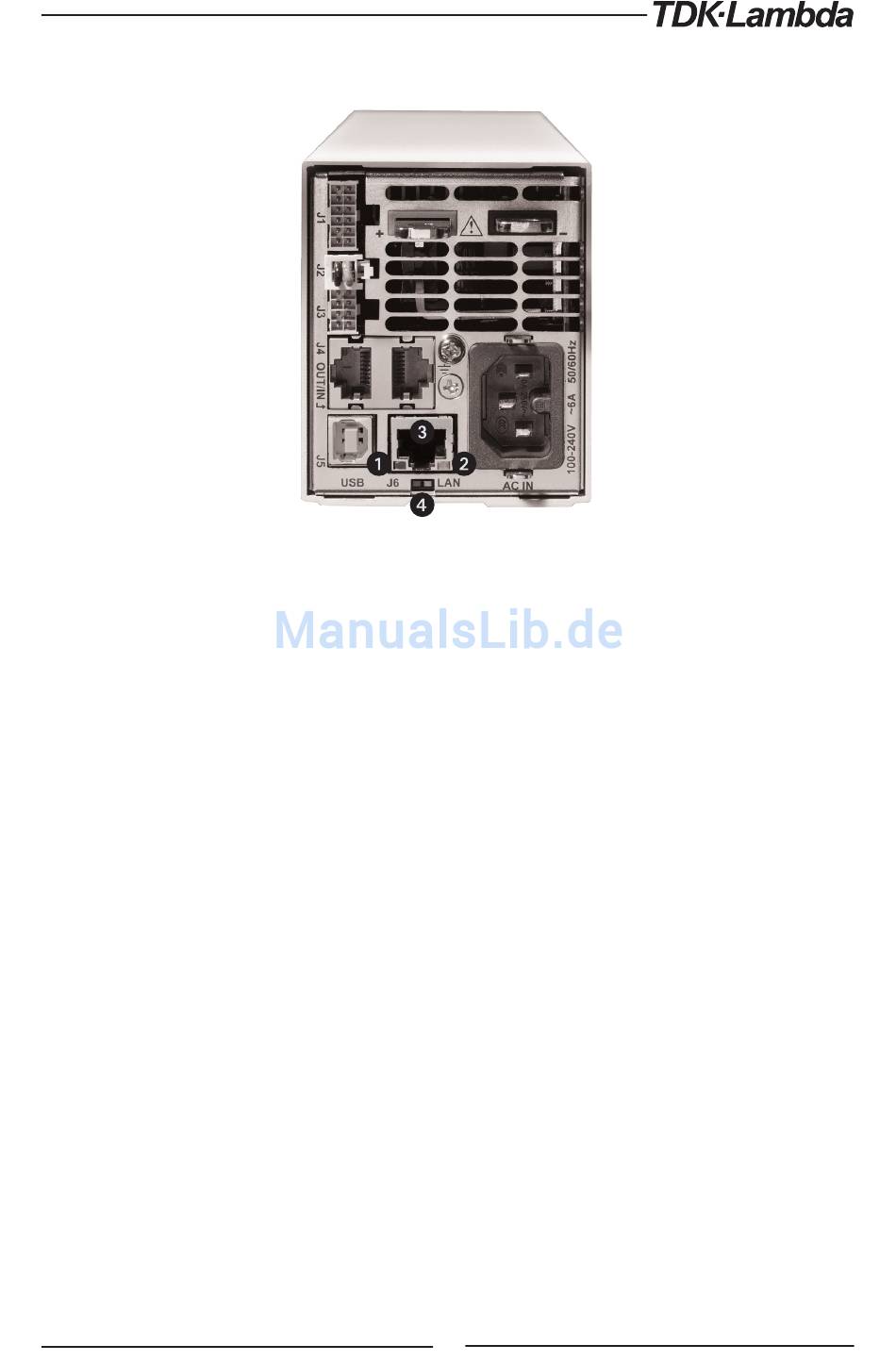

LAN-Option rückseitige Ansicht
Die Rückseite des Netzgerätes mit der installierten LAN-Option ist unten abgebildet.
1. Verbindungs-LED
2. Aktivitäts-LED
3. RJ-45-Buchse
4. LAN Status-LEDs
3.1.4 Link-LED
Die in der RJ-45-Buchse integrierte LED leuchtet grün, wenn eine Verbindung zu einem aktiven
Netz hergestellt wird.
3.1.5 Aktivitäts-LED
LED blinkt gelb, wenn Nachrichten-Pakete erkannt werden.
3.1.6 LAN Status-LED
Der RJ-45 Anschluss verfügt an der Unterseite über zwei LEDs:
•
Normalbetrieb: Konstant Grün
Das Netzgerät verfügt über eine aktive LAN-Verbindung
•
Gerät identifiziert: Blinkt Grün
Die Identifizier-Funktion wird von einem Computer mittels einer Webseite oder eines
SCPI-Befehls eingeschaltet. Die Frontanzeige blinkt gemeinsam mit der Rückseite. Dies
dient der Identifizierung eines Netzgerätes in einem Geräte-Rack. Das Blinken wird über die
Webseite, über einen weiteren SCPI-Befehl oder durch die Änderung jeglicher frontseitigen
Steuerung abgestellt. In einer Multi-Drop-Verschaltung blinkt nur der LAN-Anschluss des
Master-Netzgerätes.
•
LAN-Fehler: Konstant Rot
Zeigt an, dass der LAN-Modus nicht aktiviert ist, die LAN-Verbindung nie hergestellt wurde,
oder die LAN-Verbindung hergestellt und dann abgebrochen wurde.
3
1
4
Abb. 3-1: LAN-Funktionen auf der Geräterückseite
2
9
