12.1 Einleitung

+
Z -Netzgerät ermöglicht die Steuerung von bis zu 30 weiteren Netzgeräten, die nicht über eine
installierte LAN-Option verfügen. Alle werden über eine IP-Adresse vom Netzgerät mit der LAN-
Option gesteuert.
Dies wird als Multi-Drop-Konfiguration bezeichnet. Das Ethernetkabel ist an das LAN-Netzgerät
angeschlossen. Alle anderen Netzgeräte sind mittels eines seriellen RS-485 Verbindungskabels
zwischen J4-OUT und J4-IN-Sockets verbunden. Die Multi-Drop-Funktion fügt die Möglichkeit
hinzu, alle verknüpften Netzgeräte mit einem globalen Befehl zu betreiben.
Bei der Verwendung mehrerer LAN-Controller mit Multi-Drop kann jeweils nur ein Netzgerät
"ausgewählt" werden. Ein Controller kann die gewählte Adresse ändern. Dabei könnten
die anderen jedoch nichts von der neuen aktiven Adresse wissen.
Netzwerk-Server
12.2 Das LAN-Netzgerät konfigurieren
Das LAN-Netzgerät an der Spitze der Multi Drop-Konfiguration wird als Master-Netzgerät bezeichnet.
12.2.1 Einrichten des Master-Netzgerätes:
A. Das LAN an einen Computer anschließen, wie in Abschnitt 4 beschrieben
B. Die LAN-Option aktivieren, wie in Abschnitt 3.1.3 beschrieben
C. Den rückseitigen J4-OUT-Anschluss mittels RS-485 Verbindungskabel mit dem J4-IN-Anschluss
des nächsten Netzgerätes verbinden
D. Die RS-485-Adresse des Netzgerätes wie nachstehend beschrieben einstellen

12.2.2 Einrichten der RS-485-Adresse:

Neben der IP-Adresse des Netzgerätes erfordert die Multi-Drop die Einrichtung einer RS-485-
Adresse. Sie erscheint auf dem Frontpanel des Netzgerätes durch Einstellung in den Local-Modus
1. Die frontseitige REM-Taste drücken.
2. In der Stromanzeige erscheint "ADR". Stromencoder drücken.
3. Den Stromencoder bewegen, um die Adresse auszuwählen, und dann erneut den Stromencoder
drücken.
Die voreingestellte RS-485 Adresse lautet 6. Sie kann auf jeden beliebigen Wert von 1 bis 31
eingestellt werden. Die RS-485 Adresse steht in keinem Bezug zur IP-Adresse. Es darf jedoch kein

12 RS-485 MULTI-DROP-BEFEHLE

VORSICHT:
Hub
RS-485 Adressen müssen
IP-Adressen müssen
unterschiedlich sein

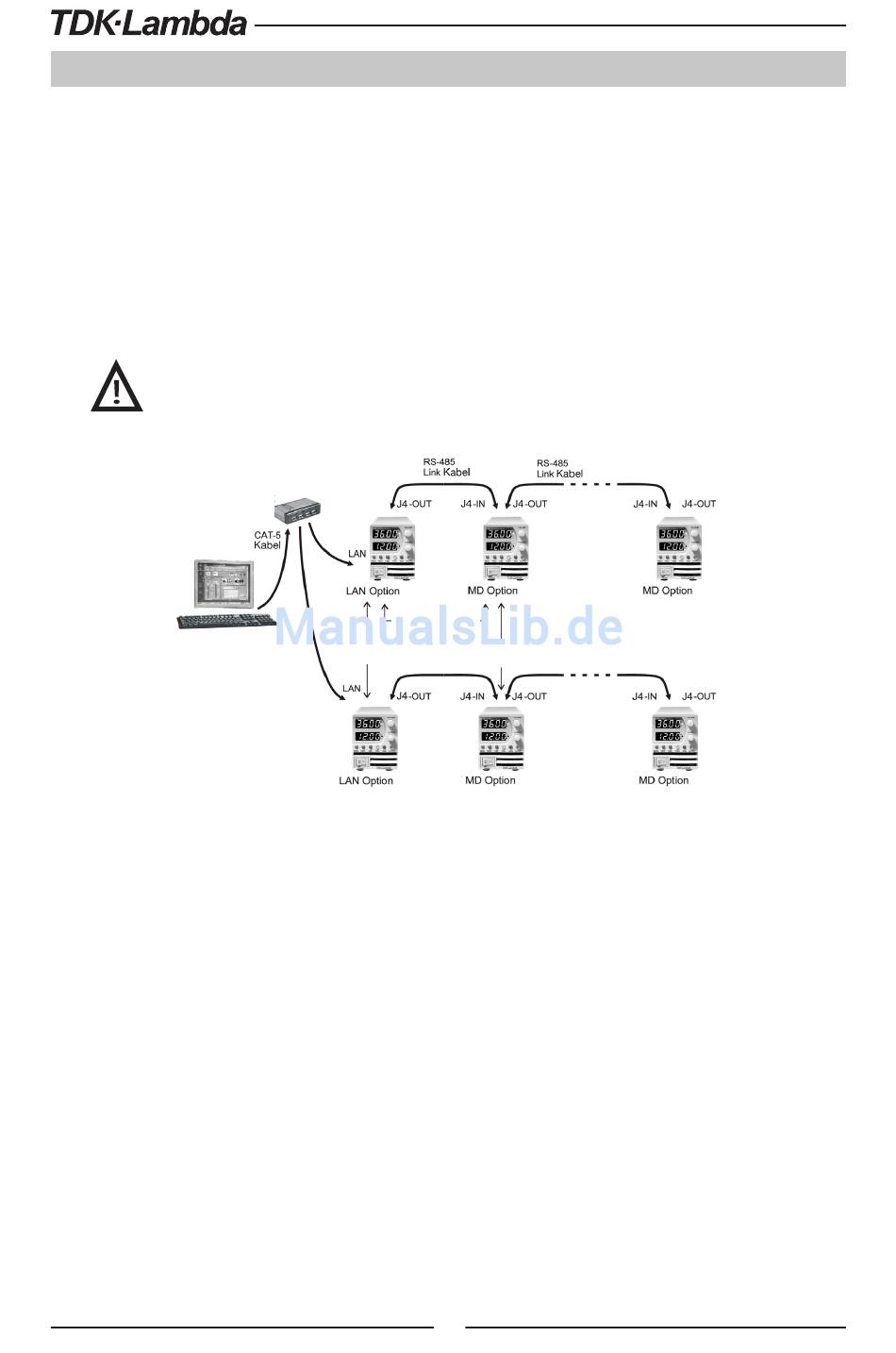

Abb. 10-1: Konfigurierung eines Multi-Drop Systems
Bis zu 30 Geräte
in einer Reihe
unterschiedlich sein
RS-485 Adressen müssen
identisch sein
Bis zu 30 Geräte
in einer Reihe
