4.1 LAN-Kabel
Das LAN-Kabel muss vom Kunden bereitgestellt werden. Dies kann ein herkömmliches, gerades
"Patch" CAT-5 (oder besseres) Netzwerkkabel oder ein "Crossover"-Kabel sein, an dem die Stifte
an einem Ende umgekehrt sind. Das Netzgerät erkennt die Kabelart automatisch.
Das serielle Verbindungskabel (0,5 m lang), das mit dem Z
für eine LAN-Verbindung verwendet werden.
4.2 Arten von Netzwerken
In diesem Abschnitt werden im Prinzip zwei Arten von Netzwerken besprochen:
1. NETZWERK MIT EINEM SERVER
Dies ist das typische lokale Netz mit einem Server-Computer und Netzwerkadministrator. Der
Server lädt die IP-Adresse und andere Einstellungen zum Netzgerät herunter.
Netzwerk-
Server
2. PEER-TO-PEER NETZWERK
Dies ist die typische Konfiguration, wenn Sie das Z
anschließen, bei dem es sich um keinen Netzwerkserver handelt. Das Netzgerät konfiguriert
seine eigene IP-Adresse und andere Einstellungen.
Computer mit Web-Browser oder Programm zur Versendung von
SCPI-Befehlen
Der Computer ist nicht mit einem anderen Netzwerk verbunden.
4 ANSCHLUSS AN DAS NETZWERK
Hub
Hub

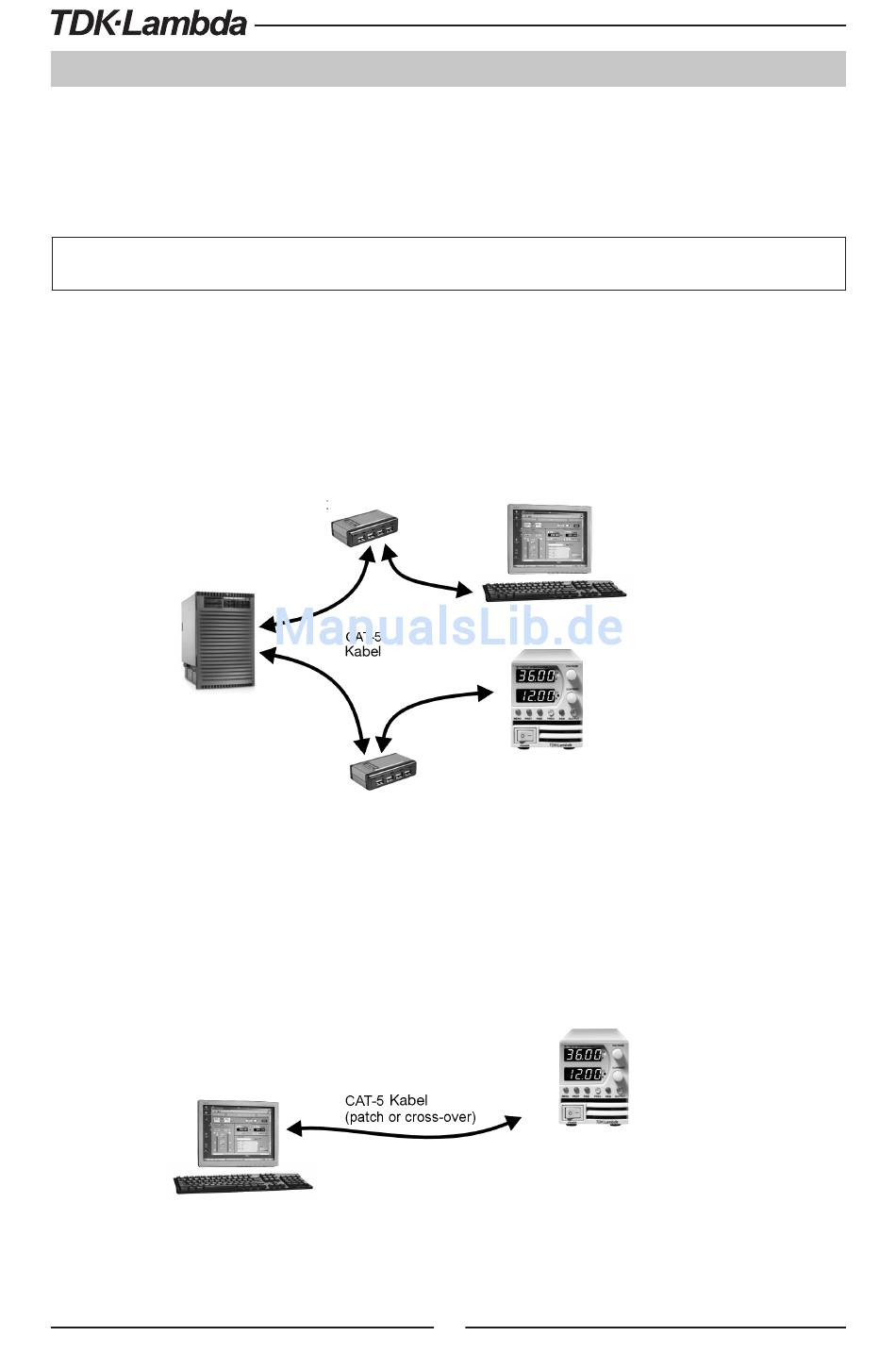

Abb. 4-1: Servernetzwerk Verbindungsdiagramm
Abb. 4-2: Diagramm für direkte Verbindung
+
-Netzgerät geliefert wird, kann nicht
Computer mit Web-Browser oder Programm
zur Versendung von SCPI-Befehlen
Z
mit LAN-Option
+
Server weist IP-Adresse mittels DHCP zu, oder Z
kann auf statische IP-Adresse eingestellt werden
+
Netzgerät direkt an einen Computer
Z
mit LAN-Option
+
IP-Adresse wird über Auto-IP-Adresse im Bereich
169.254.xxx.xxx zugewiesen
10
+
