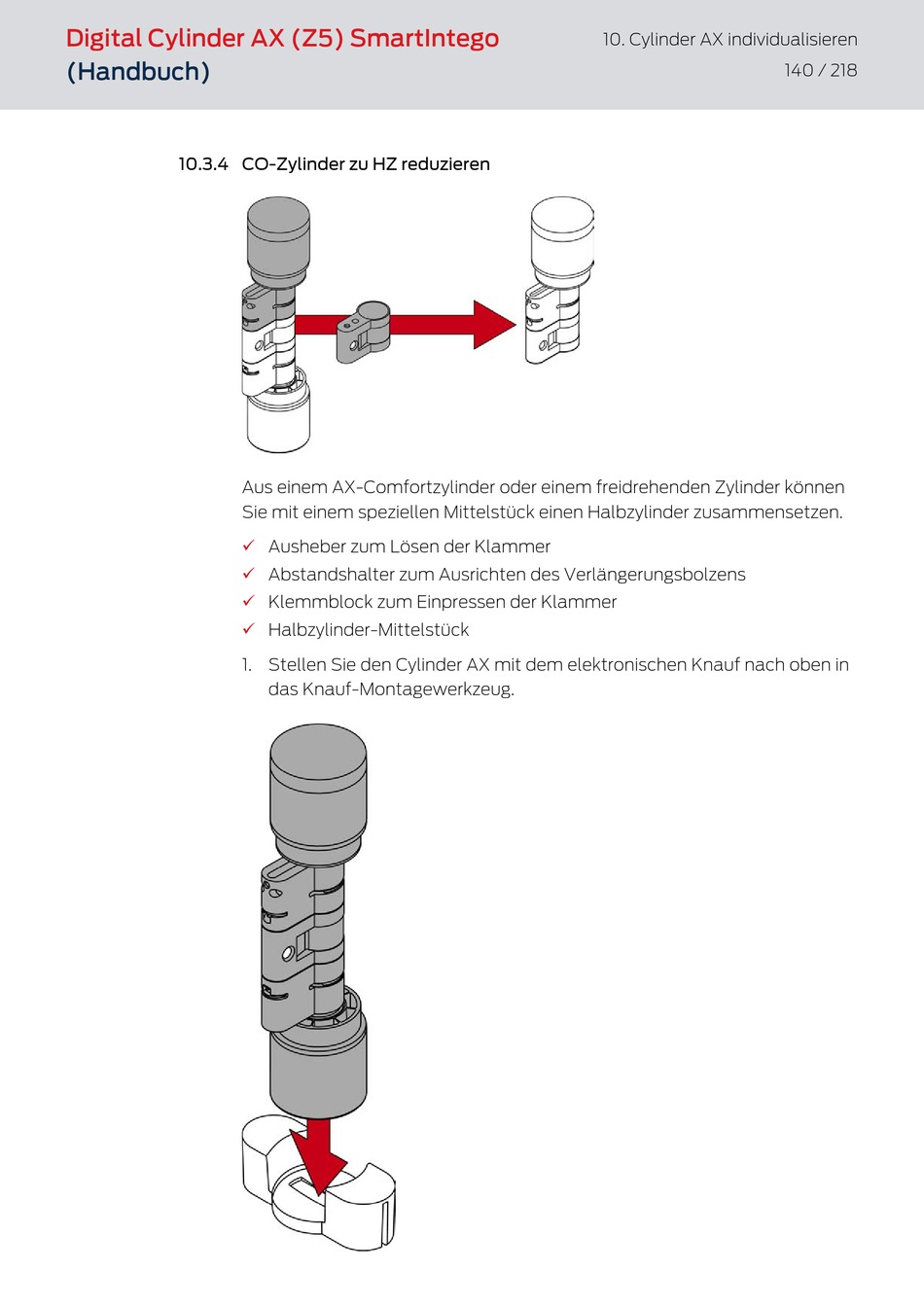

10.3.4 CO-Zylinder zu HZ reduzieren

Aus einem AX-Comfortzylinder oder einem freidrehenden Zylinder können
Sie mit einem speziellen Mittelstück einen Halbzylinder zusammensetzen.
ü Ausheber zum Lösen der Klammer
ü Abstandshalter zum Ausrichten des Verlängerungsbolzens
Klemmblock zum Einpressen der Klammer
ü
ü Halbzylinder-Mittelstück
1. Stellen Sie den Cylinder AX mit dem elektronischen Knauf nach oben in
das Knauf-Montagewerkzeug.
