Mechanischer Knauf; Elektronischer Knauf - Simons Voss Technologies Digital Cylinder AX Handbuch

Digital Cylinder AX (Z5) SmartIntego
(Handbuch)

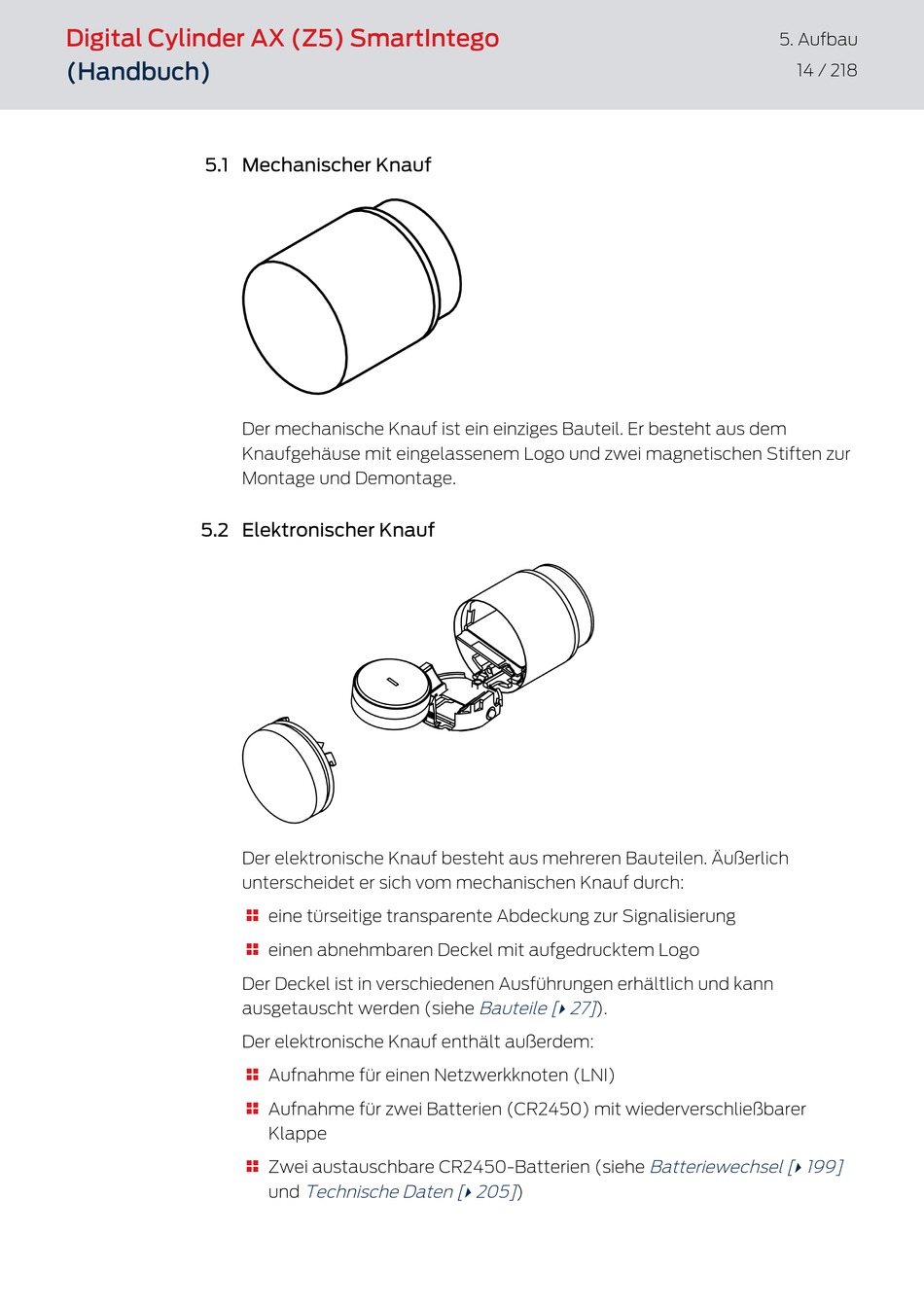

5.1 Mechanischer Knauf

5.2 Elektronischer Knauf

Der mechanische Knauf ist ein einziges Bauteil. Er besteht aus dem
Knaufgehäuse mit eingelassenem Logo und zwei magnetischen Stiften zur
Montage und Demontage.
Der elektronische Knauf besteht aus mehreren Bauteilen. Äußerlich
unterscheidet er sich vom mechanischen Knauf durch:
eine türseitige transparente Abdeckung zur Signalisierung

einen abnehmbaren Deckel mit aufgedrucktem Logo

Der Deckel ist in verschiedenen Ausführungen erhältlich und kann
ausgetauscht werden (siehe
Der elektronische Knauf enthält außerdem:
Aufnahme für einen Netzwerkknoten (LNI)

Aufnahme für zwei Batterien (CR2450) mit wiederverschließbarer

Klappe
Zwei austauschbare CR2450-Batterien (siehe

Technische Daten [
und
Bauteile [ 27] ).
}
205]
)
}
5. Aufbau
14 / 218
Batteriewechsel [ 199]
}
