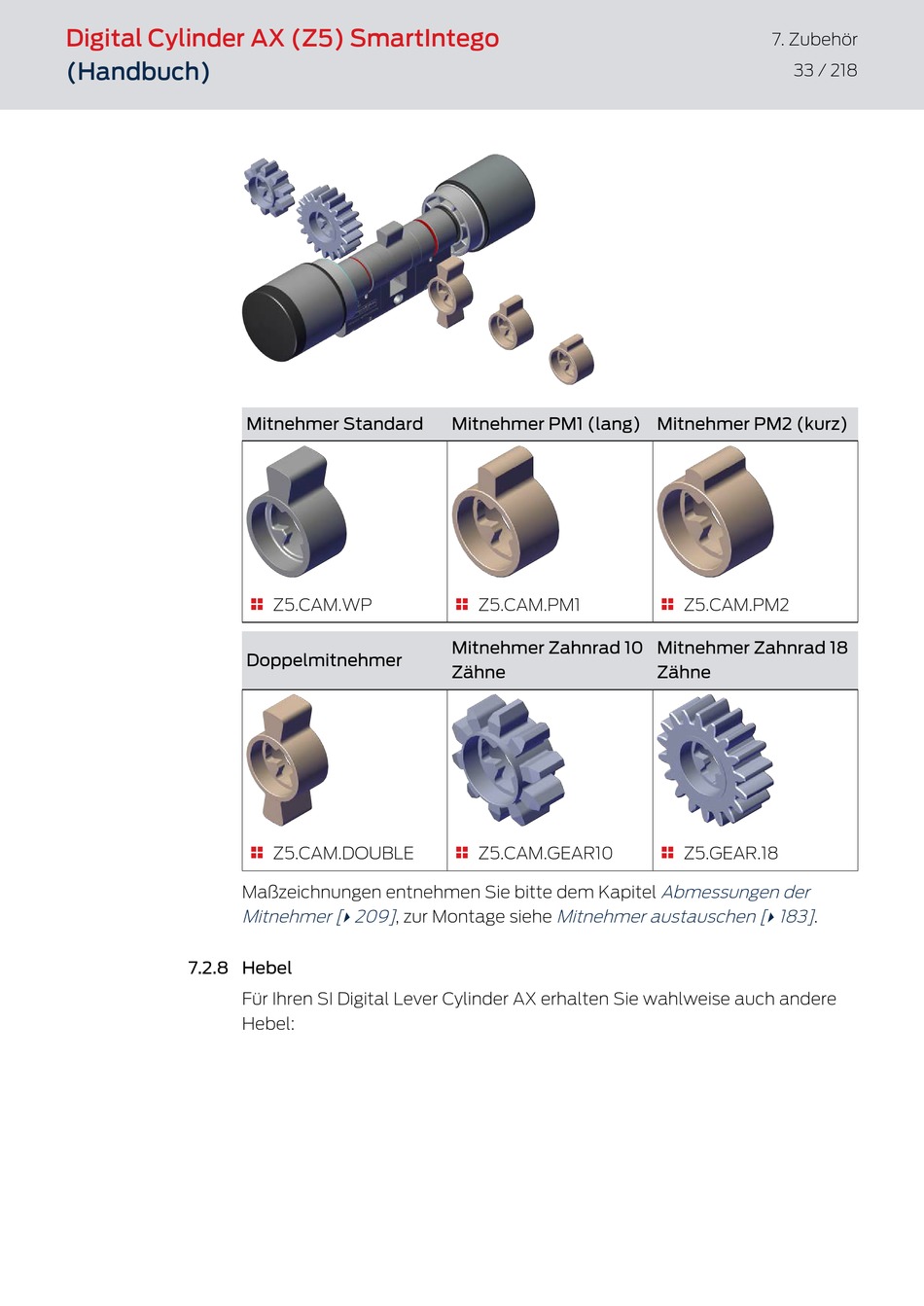

7.2.8 Hebel
Mitnehmer Standard
Z5.CAM.WP

Doppelmitnehmer
Z5.CAM.DOUBLE

Maßzeichnungen entnehmen Sie bitte dem Kapitel
Mitnehmer [ 209]
, zur Montage siehe
}
Für Ihren SI Digital Lever Cylinder AX erhalten Sie wahlweise auch andere
Hebel:
Mitnehmer PM1 (lang) Mitnehmer PM2 (kurz)
Z5.CAM.PM1

Mitnehmer Zahnrad 10
Zähne
Z5.CAM.GEAR10

Mitnehmer austauschen [
