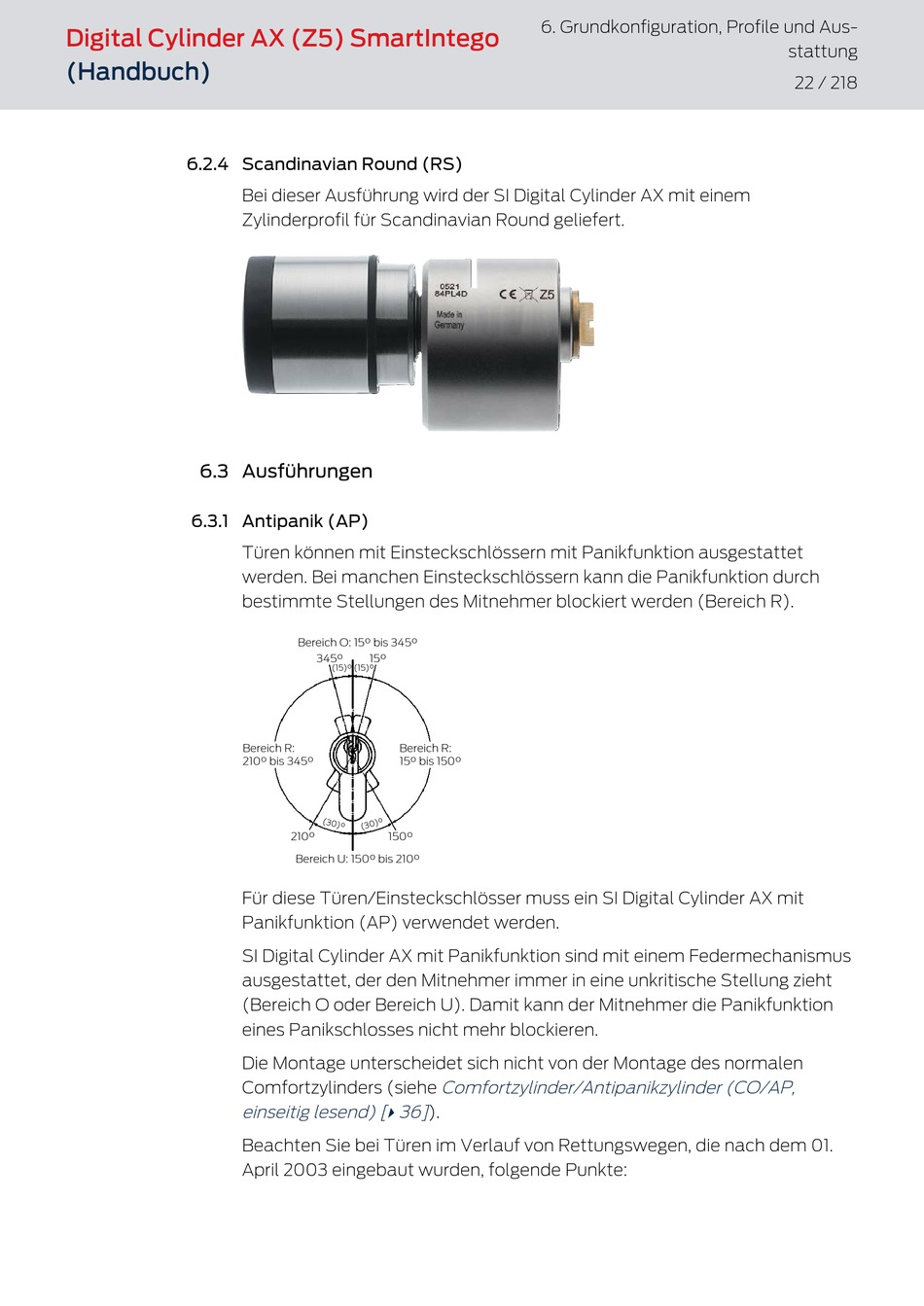

Simons Voss Technologies Digital Cylinder AX Handbuch Seite 22

Digital Cylinder AX (Z5) SmartIntego
(Handbuch)
6.2.4 Scandinavian Round (RS)
6.3 Ausführungen
6.3.1 Antipanik (AP)
Bei dieser Ausführung wird der SI Digital Cylinder AX mit einem
Zylinderprofil für Scandinavian Round geliefert.
Türen können mit Einsteckschlössern mit Panikfunktion ausgestattet
werden. Bei manchen Einsteckschlössern kann die Panikfunktion durch
bestimmte Stellungen des Mitnehmer blockiert werden (Bereich R).
Bereich O: 15° bis 345°
345° 15°
(15)° (15)°
Bereich R: Bereich R:
210° bis 345° 15° bis 150°
210° 150°
Bereich U: 150° bis 210°
Für diese Türen/Einsteckschlösser muss ein SI Digital Cylinder AX mit
Panikfunktion (AP) verwendet werden.
SI Digital Cylinder AX mit Panikfunktion sind mit einem Federmechanismus
ausgestattet, der den Mitnehmer immer in eine unkritische Stellung zieht
(Bereich O oder Bereich U). Damit kann der Mitnehmer die Panikfunktion
eines Panikschlosses nicht mehr blockieren.
Die Montage unterscheidet sich nicht von der Montage des normalen
Comfortzylinders (siehe
einseitig lesend) [ 36]
}
Beachten Sie bei Türen im Verlauf von Rettungswegen, die nach dem 01.
April 2003 eingebaut wurden, folgende Punkte:
6. Grundkonfiguration, Profile und Aus-
Comfortzylinder/Antipanikzylinder (CO/AP,
).
stattung
22 / 218
