3H - Hilti-Montage
Füllung, die nur aus Hilti-Schaum besteht
Bei diesem Einbau empfehlen wir aufgrund der thermischen Ausdehnung der angeschlossenen Rohre in einem
Brandfall die Verwendung einer flexiblen Verbindung (siehe Zubehör FCR). Montieren Sie das Ausgleichsstück so, dass
der flexible Teil einen Mindestabstand von 50 mm von der Kante eines Klappenblatts in geöffneter Position aufweist.
Hinweis: Überschüssiges Material kann für die Füllung bei dieser Montage verwendet werden. Dieses kann in die
Aussparung eingefügt werden, bevor Sie neuen Schaum aus der Montagepistole auftragen.
1. Die Öffnung der Tragkonstruktion muss entsprechend der Darstellung ausgeführt werden. Die Oberflächen der
Öffnung müssen eben und sauber sein. Die flexible Wandöffnung muss gemäß den Normen für Gipskartonwände
verstärkt werden. Die Abmessungen der Öffnungen sind über die Nennabmessungen der Brandschutzklappe zuzüglich
Abstand vorgegeben. Führen Sie die Öffnung bei runden Brandschutzklappen mit einem Durchmesser D1 aus.
2. Setzen Sie die Klappe mittig in die Öffnung ein und befestigen Sie diese mithilfe der flexiblen Halterung (2) und
geeigneten Schrauben (F1) an der Öffnung.
3. Tragen Sie beim Umgang mit Schaum Schutzhandschuhe. Setzen Sie den Lauf der Montagepistole in die Mitte der
Aussparung zwischen der Klappe und der Öffnung ein und füllen Sie diese vollständig mit Schaum (F5).
Heraustretender Schaum kann schnell mit der Hand in die Aussparung zurückgeschoben werden.
4. Nachdem sich die Füllung (F5) verfestigt hat (auch wenn diese stets etwas flexibel bleibt), können Sie den an der
Wand überstehenden Schaum zurückschneiden.
5. Entfernen Sie nach dem Einbau die Abdeckung und säubern Sie die Brandschutzklappe bei Bedarf.
6. Überprüfen Sie die ordnungsgemässe Funktion der Klappe.
Einbau – Standardabstände
Nach EN1366-2 sind die Mindestabstände von Brandschutzklappen zur Wand oder Decke mit 75 mm vorgegeben. Bei
Mehrfachdurchbrüchen durch Brandschutzwände beträgt der Mindestabstand zwischen zwei
Brandschutzklappen200 mm. Dies gilt für die Abstände zwischen der Klappe und angrenzenden Elementen, die die
Brandschutzwanddurchdringen.

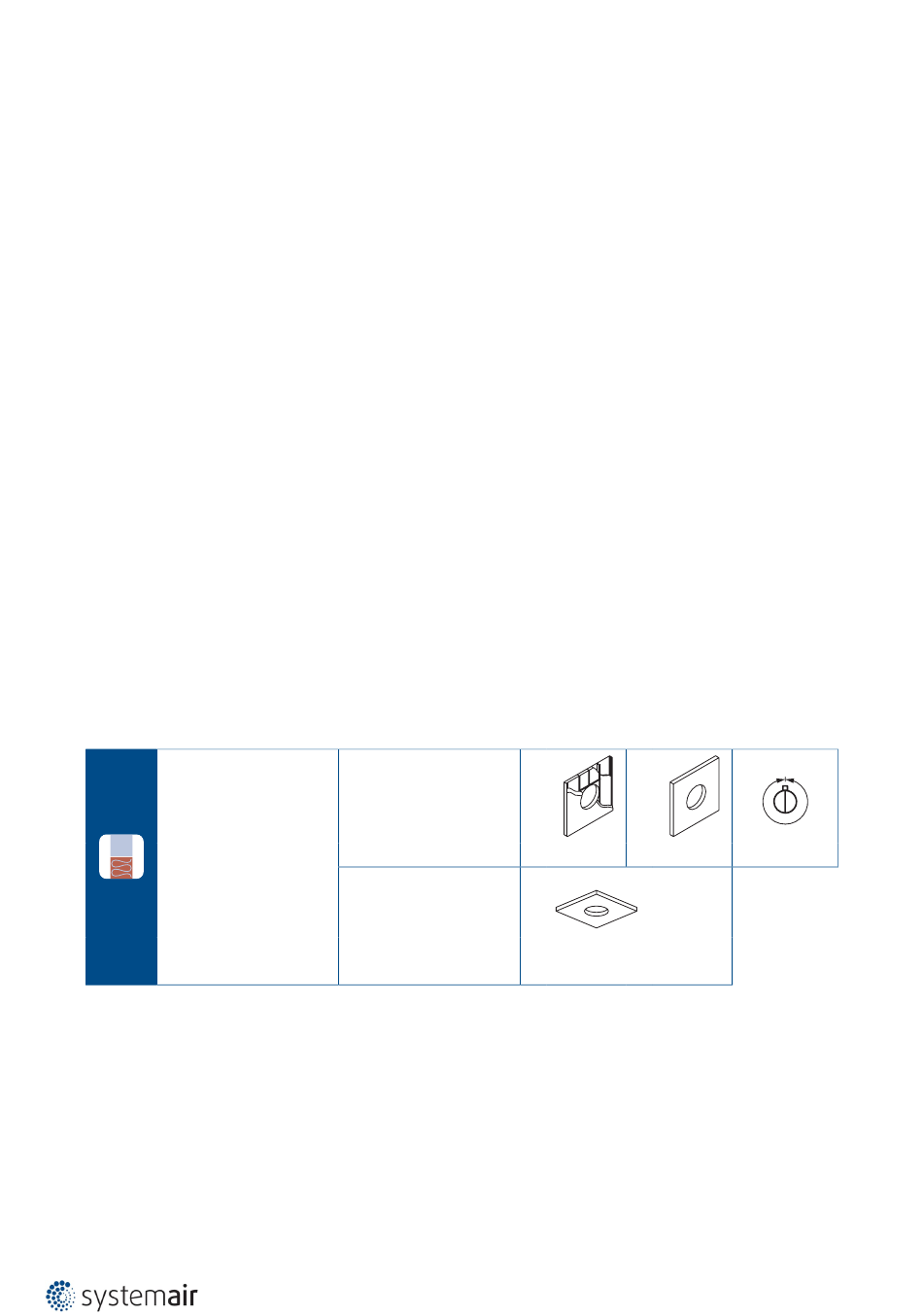

F-R60
DN100 ... DN400
3H Hilti
Hinweise:
a) – Leichtbauwand
b) – Massivwand aus Beton/Mauerwerk/Porenbeton
c) – Massivdecke aus Beton/Porenbeton
v – vertikale Tragkonstruktion - Wandeinbau
e
h - horizontale Tragkonstruktion - Deckeneinbau
o
a)
EI 60 (v - i ↔ o) S
e
≥ 100 mm
c)
EI 60 (h - i ↔ o) S
o
≥ 125 mm
(≥ 620 kg/m
b)
360°
≥ 100 mm
)
