16/61 |
F-R60
Installation 1 - Weichschott-Einbau
Verwendung von Gipsputz-, Mörtel- oder Betonfüllungen
1. Die Öffnung der Tragkonstruktion muss entsprechend der Darstellung ausgeführt werden. Die Oberflächen der
Öffnung müssen eben und sauber sein. Die Öffnung der Trockenbauwand muss gemäß den Normen für
Gipskartonwände verstärkt werden. Die Abmessungen der Öffnungen sind über die Nennabmessungen der
Brandschutzklappe zuzüglich Abstand vorgegeben. Führen Sie die Öffnung bei runden Brandschutzklappen mit einem
Durchmesser D1 aus.
2 Führen Sie die geschlossene Brandschutzklappe in die Mitte der Öffnung ein, sodass sich das Klappenblatt in der
Wand befindet. Verwenden Sie die flexibleLasche (2), um die Klappe an der Wand mithilfe einer geeigneten Schraube
zu befestigen (F1)
3. Vermeiden Sie eine Beschädigung des Gehäuses durch das Gewicht des Abschottungsmaterials
4. Füllen Sie den Bereich zwischen Wand und der Brandschutzklappe vollständig mit Gips, Mörtel oder Beton (2).
Achten Sie dabei darauf, eine Verschmutzung der funktionellen Bauteile der Klappe zu vermeiden, da hierdurch die
korrekte Funktionsweise eingeschränkt werden könnte. Die beste Möglichkeit hier ist, die funktionellen Bauteile bei
der Montage abzudecken. Das Durchsickern von Füllmaterial kann durch Einsatz von Brettern verhindert werden. Diese
sind jedoch beim Nasseinbau nicht erforderlich.
Lassen Sie zuerst die Gips-, Mörtel oder Betonfüllung aushärten und führen Sie danach die nächsten Schritte aus!
5. Entfernen Sie nach dem Einbau die Abdeckung und säubern Sie die Brandschutzklappe bei Bedarf.
6. Überprüfen Sie die ordnungsgemäße Funktion der Klappe.
Montage – Standardabstände
Nach EN1366-2 sind die Mindestabstände von Brandschutzklappen zur Wand oder Decke mit 75 mm vorgegeben. Bei
Mehrfachdurchbrüchen durch Brandschutzwände beträgt der Mindestabstand zwischen zwei
Brandschutzklappen200 mm. Dies gilt für die Abstände zwischen der Klappe und angrenzenden Elementen, die die
Brandschutzwanddurchdringen.

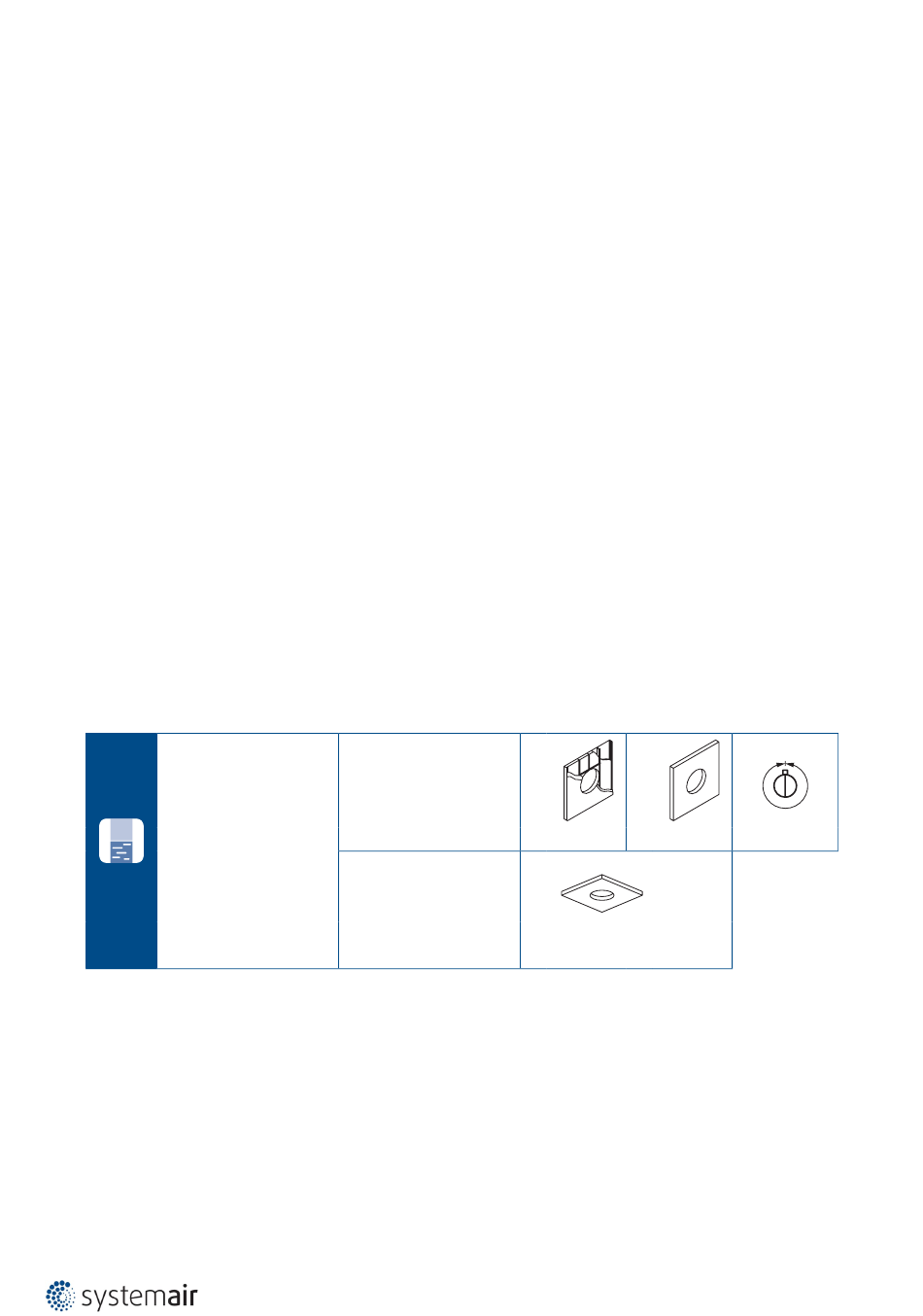

F-R60
DN100 ... DN400
1 Wet
Hinweise:
a) – Leichtbauwand
b) – Massivwand aus Beton/Mauerwerk/Porenbeton
c) – Massivdecke aus Beton/Porenbeton
v
– vertikale Tragkonstruktion - Wandeinbau
e
h
- horizontale Tragkonstruktion - Deckeneinbau
o
a)
EI 60 (v
- i ↔ o) S
e
≥ 100 mm
c)
EI 90 (h
- i ↔ o) S
o
≥ 125 mm
(≥ 620 kg/m
b)
360°
≥ 100 mm
)
3
