Auslöseeinrichtung BST0
• Der Stellantrieb und das Steuermodul sind werkseitig verdrahtet.
• Schliessen Sie die Versorgungsspannung an.
• Schalten Sie vor allen Arbeiten an elektrischen Anlagen die Stromversorgung ab.
• Arbeiten an der elektrischen Anlage dürfen nur von Elektrofachkräften durchgeführt werden.
• Dieser Ansteuerungstyp wird mit einem Belimo Kommunikationsgerät BKN230-24 geliefert.
• Spannungsversorgung des Moduls: AC 230V (50/60 Hz)
• Spannungsversorgung des Antriebs: DC 24 V
Die grüne LED im BKN230-24 leuchtet, wenn Spannung (AC 24 V) am Antrieb anliegt.
1
5
4
AC 24 V
MOTOR
1 2 3 4 5 6 7
Anmerkungen:
• Vorsicht! Hauptnetzanschluss!
• Parallelanschluss mehrerer Stellantriebe möglich.
• Bitte beachten Sie die Stromaufnahme!
• Stromversorgung und Endschalter sind an der gleichen Spannungsversorgung anzuschliessen.

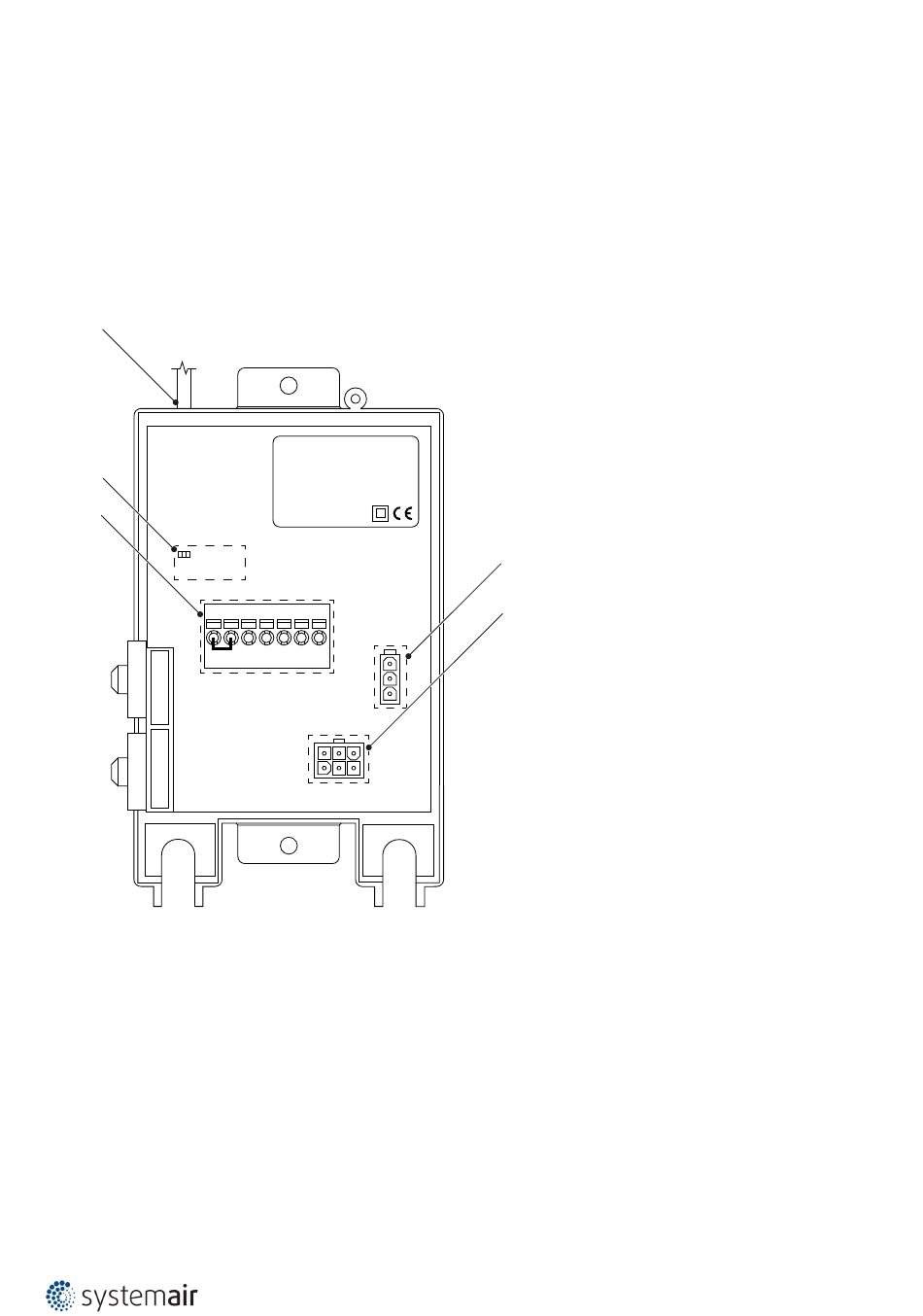

Legende
1 - Spannungsversorgung 230V AC mit Netzstecker
2 - 3 - Pol AMP Stecker für Versorgung Antrieb 24V DC
3 - 6 - Pol AMP Stecker für Endlagenschalter Antrieb
4 - Anschlussklemme für:
BKN230-24
