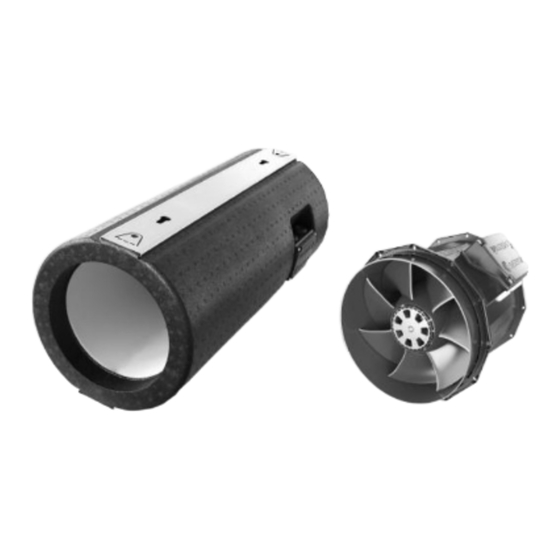

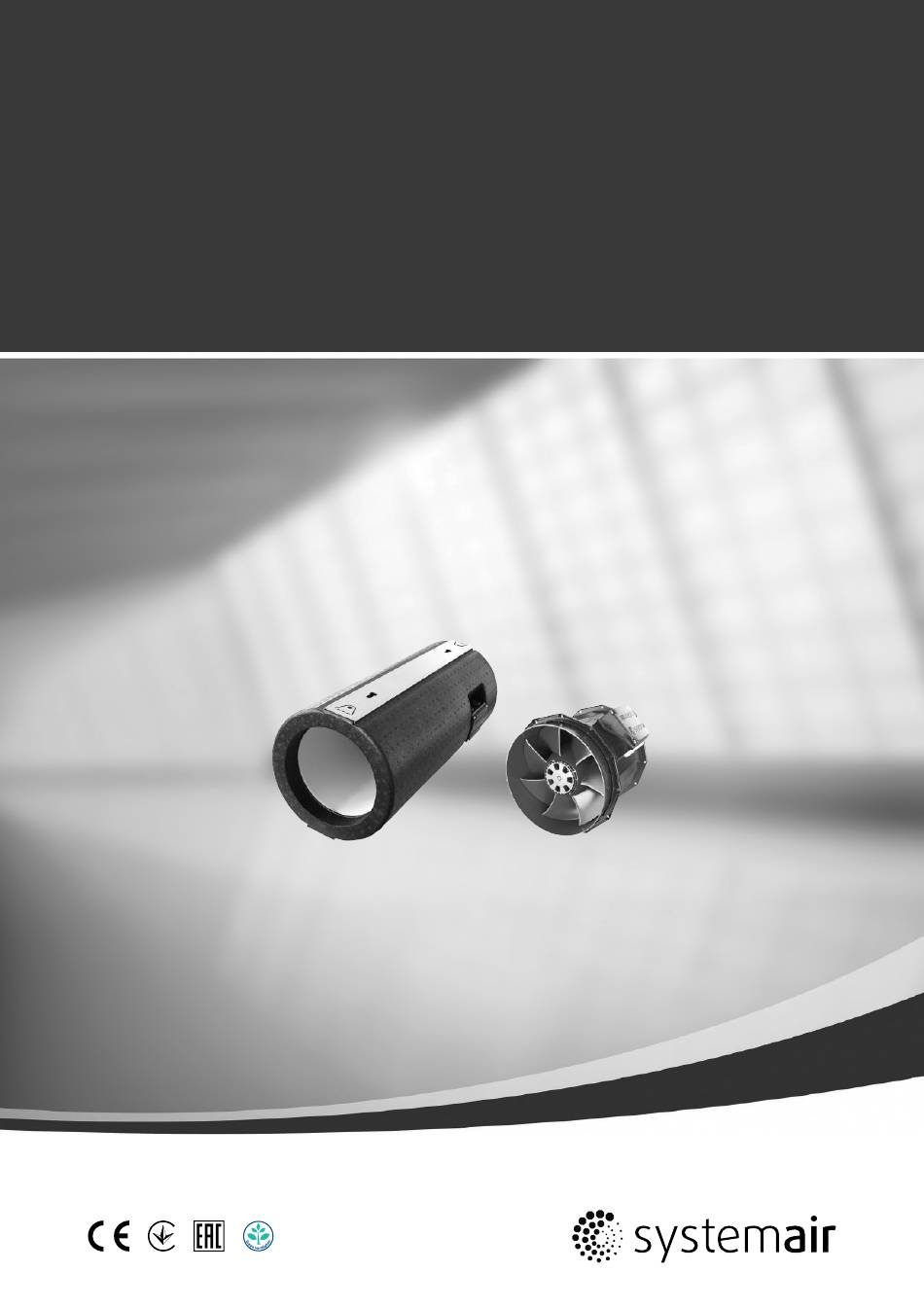

- Seite 1 Rohrventilator prio 150–250, prio silent XP 150–315 Montage- und Betriebsanleitung Aus dem Englischen übersetztes Dokument | · 002...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. | 002...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis EG-Konformitätserklärung .........1 Warnhinweise ..........1 Produktinformationen ........2 Schlüssel für Artikelbezeichnung....2 Bestimmungsgemäße Verwendung .........2 Allgemeines..........2 Technische Daten ........3 3.4.1 Abmessung.......3 3.4.2 Anschlussplan ......4 Transport und Lagerung......5 Installation.............6 Inbetriebnahme ........8 Wartung............8 Wichtige Hinweise........8 Reinigung des Ventilators......8 Fehlersuche ...........8 Demontage/Ausbau ........9 Entsorgung ............9 | 002... -
Seite 5: Eg-Konformitätserklärung
EG-Konformitätserklärung | EG-Konformitätserklärung Der Hersteller: Systemair GmbH Seehöfer Straße 45 97944 Boxberg Deutschland Produktbezeichnung: Rohrventilatoren Typenbezeichnung: prio 150–250, prio silent XP 150–315 2020 Ab Baujahr: Der Hersteller erklärt, dass die oben genannten Produkte in ihrer Bauweise und Konstruktion sowie der von uns vermarkteten Ausführung den nachstehend aufgeführten Harmonisierungsvorschriften entsprechen:... -
Seite 6: Produktinformationen
• Außenmontage ohne Wetterschutz Allgemeines Dieses Handbuch gilt für prio 150–250 und prio silent XP 150–315 (hergestellt von Systemair GmbH). Dieses Handbuch enthält grundlegende Informationen und Empfehlungen hinsichtlich Bauart, Installation, Inbetriebnah- me und Betrieb zur Gewährleistung eines ordnungsgemäßen und fehlerfreien Gerätebetriebs. Für den korrekten und si- cheren Betrieb des Geräts ist es wichtig, dieses Handbuch sorgfältig durchzulesen, das Gerät entsprechend den... -
Seite 7: Technische Daten
Produktinformationen | Technische Daten Max. Umgebungstemperatur [°C] Siehe Datenblatt, verfügbar in unserem Onlinekatalog. Max. Temperatur der transportierten Luft [°C] Siehe Datenblatt, verfügbar in unserem Onlinekatalog. Schalldruckpegel [dB] Siehe Datenblatt, verfügbar in unserem Onlinekatalog. Spannung, Stromstärke, Frequenz, Schutzart, Gewicht Siehe Typenschild des Ventilators. Die Daten auf dem Typenschild des Ventilators gelten bei „Normalluft“... -
Seite 8: Anschlussplan
| Produktinformationen 3.4.2 Anschlussplan prio silent XP 150E2, prio silent XP 160E2, prio silent XP 200E2, prio silent XP 250E2, prio Silent XP 250E2–L, prio Silent XP 315E2–L Funktion/Belegung Spannungsversorgung 230 V AC, 50...60 Hz Neutralleiter Schutzleiter Drehzahlrege- spannungssteuerbar (Siehe Zubehör in lung: unserem Online-Katalog) Motorschutz:... -
