45/61 |
F-R60
Auslöseart BST1
WICHTIG: Gefahr eines elektrischen Schlages! Parallelschaltungen, d.h. ein Rauchmelder an mehreren Geräten, sind
nicht zulässig!
Schalten Sie die Stromversorgung aus, bevor Sie Arbeiten an elektrischen Geräten ausführen.
Nur qualifizierte Elektriker dürfen Arbeiten am elektrischen System ausführen.
Spannungsversorgung des am Kommunikationsgerät angeschlossenen Antriebs: DC 24 V
ANMERKUNGEN:

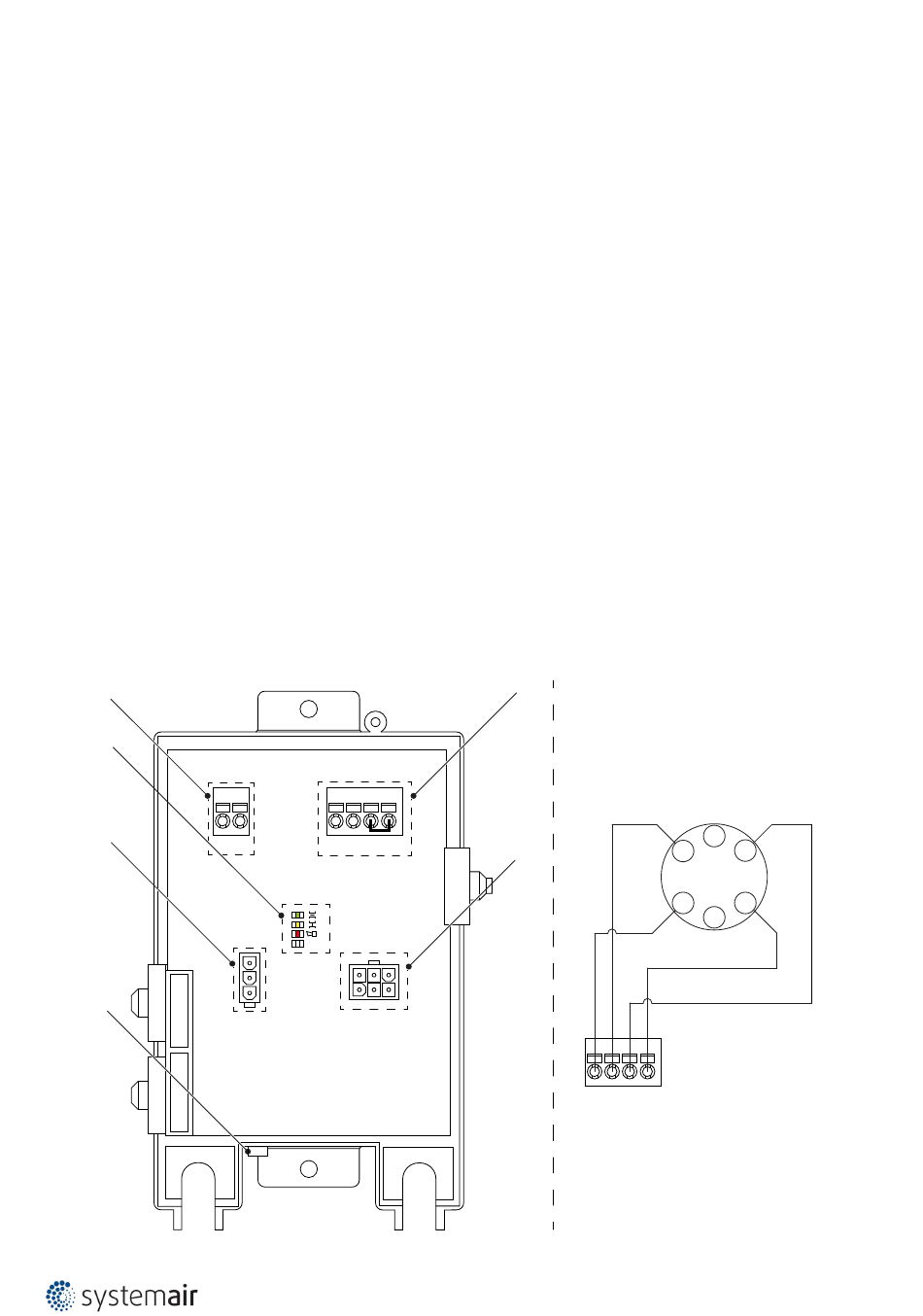

• Links: Anschlussschema für das eingebaute Kommunikations- und Netzgerät BC24-G2 (THC).
• Rechts: Beispielanschlussschema für Rauchmelder ORS 142 K von Hekatron - nicht im Lieferumfang enthalten.
LEDs Statusanzeige (BST1)
LED Farbe | LED Zustand | Zustand der Klappe
Grün | Leuchtet | Klappe offen
Grün | Blinkt | Klappe öffnet
Gelb | Leuchtet | Klappe geschlossen
Gelb | Blinkt | Klappe schliesst
Weiss | Blinkt | SLC-Kommunikation ok – Steuerbefehl „Klappe schliessen"
Weiss | Blitzt | SLC-Kommunikation ok – Steuerbefehl „Klappe öffnen"
Rot | Leuchtet | Sicherheitselement ausgelöst (bei X4)
Rot | Blinkt | Selbsttest aktiviert; Störung anliegend:
• Störung: Kommunikationsverlust;
• Störung: Antrieb nicht angeschlossen;
• Störung: Thermoelement des Antriebs ausgelöst;
• Störung: Laufzeitüberwachungsfehler, mechanischer Fehler ausgelöst
X2
1
X3
1 2
T
1 2 3 4
COM
BC24-G2
X4
ORS 142 K (Hekatron)
2
X6
1
X4
1 2 3 4
3
4
5
6
