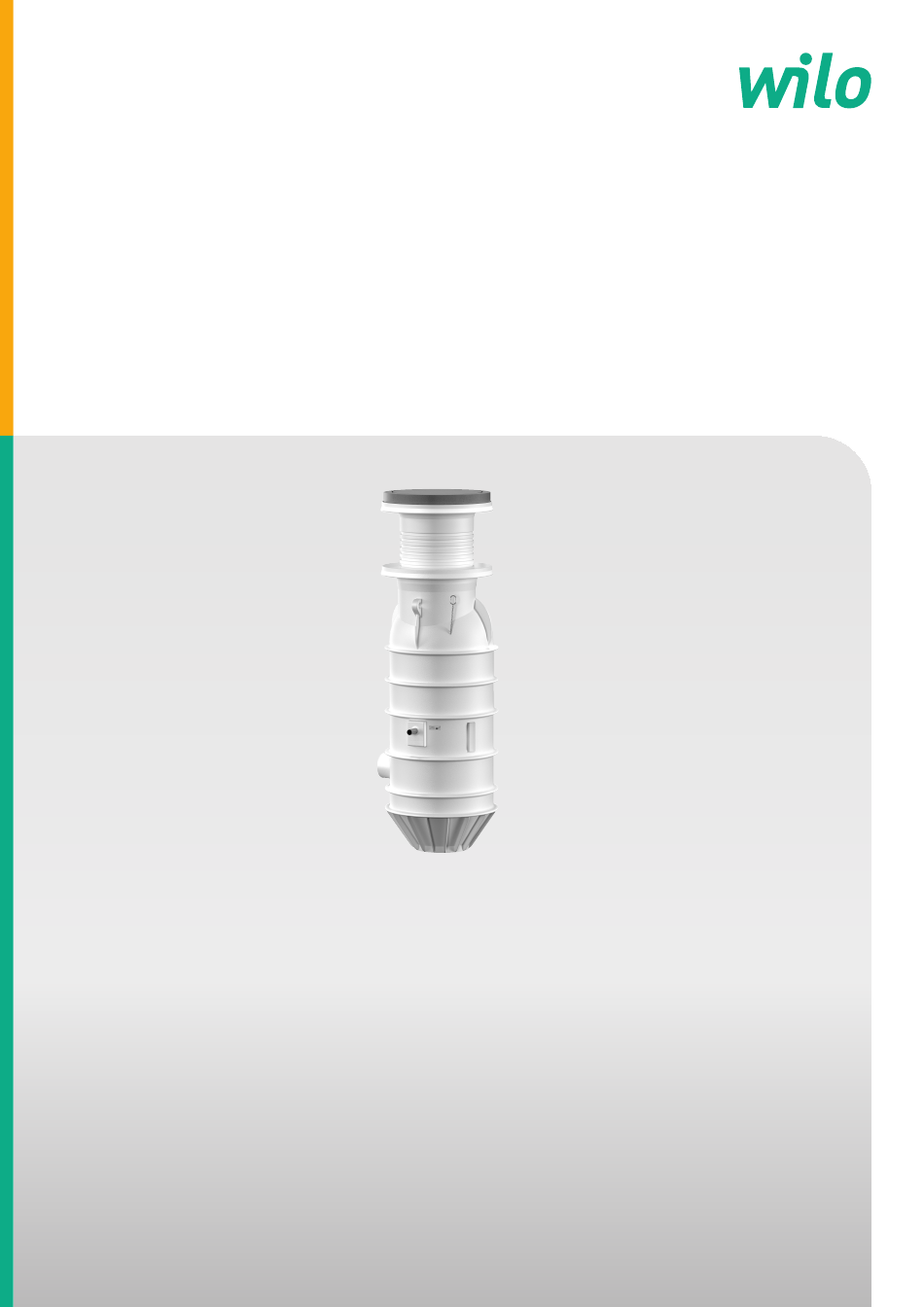

- Seite 1 Pioneering for You Wilo-Port 800 Einbau- und Betriebsanleitung · 2543019 • Ed.02/2025-07...
-
Seite 3: Inhaltsverzeichnis
Elektrischer Anschluss ............ 25 7 Inbetriebnahme................ 26 Betrieb .................. 26 Personalqualifikation............ 26 Pflichten des Betreibers ............. 26 Testlauf ................ 26 Betrieb .................. 27 Während des Betriebs ............ 27 8 Außerbetriebnahme/Ausbau .......... 27 Pflichten des Betreibers ............. 27 Außerbetriebnahme ............ 28 Reinigung und Desinfektion.......... 28 Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 4: Allgemeines
Schadensersatz zu zahlen. Alle Rechte vorbehalten. Änderungen vorbehalten Wilo behält sich vor, die genannten Daten ohne vorherige Ankündigung zu ändern, und übernimmt keine Haftung für technische Ungenauigkeiten und/oder Auslassungen. Die verwendeten Abbildungen können vom Original abweichen und dienen der exemplarischen Darstellung des Produkts. -
Seite 5: Personalqualifikation
Schutzausrüstung: Transport, Montage, Demontage und Wartung • Sicherheitsschuhe: Schutzklasse S1 (uvex 1 sport S1) • Schutzhandschuhe: 4X42C (uvex C500 wet) • Schutzhelm (EN 397): der Norm entsprechend, Schutz auch vor seitlicher Verformung (Bei Einsatz von Hebemitteln) Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 6: Elektrischer Anschluss
Revisionsöffnung nicht öffnen. • Sicherstellen, dass der Betriebsraum gut belüftet ist. • Schutzausrüstung tragen. Betriebsordnung beachten. 2.10 Reinigung und Desinfektion • Desinfektionsmittel verwenden. Herstelleranweisungen beachten: – Angegebene Schutzausrüstung tragen. Im Zweifelsfall an Vorgesetzten wenden. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 7: Wartungsarbeiten
Schlachtabfälle, Beseitigung von Schlachttieren und tierischen Abfällen (Gülle usw.) • Giftige, aggressive und korrosive Medien wie Schwermetalle, Biozide, Pestizide, Säuren, Laugen, Salze, Schwimmbadwasser • Größere Mengen von Reinigungs-, Desinfektions-, Geschirrspül- oder Waschmitteln mit überdurchschnittlich starker Schaumbildung Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 8: Produktbeschreibung
3 Anschlüsse für den Zulauf und 2 Anschlüsse für Lüftung und Kabeldurchführung Eine Pumpenkette als Hebevorrichtung für die Pumpen ist im Lieferumfang enthalten. Schachtabdeckung, erhältlich in den Klassen A 15, B 125 und D 400 Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 9: Maß
Zur Übertragung der Alarmmeldung für eine bessere Zuverlässigkeit und Reaktionszeit des Dienstes sollte ein GSM-Netzwerk verwendet werden. Funktionsweise Der Pumpenschacht arbeitet automatisch in Kombination mit einer Tauchmotorpumpe und einer Niveausteuerung. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 10: Typenschlüssel
Schachtabdeckung Klasse A15 (gemäß EN 124) • Schachtabdeckung Klasse B125 (gemäß EN 124) • Schachtabdeckung Klasse D400 (gemäß EN 124) • Klemmverschraubung für den Anschluss an ein PE-Druckrohr • Vakuumbrecher Pumpensteuerung • Schaltgerät • Unterwassermotorpumpe • Schwimmerschalter • Füllstandssensor Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 11: Transport Und Lagerung
Falls erforderlich (z. B. bei versperrter Sicht ...), ist die Hilfe einer zweiten Person uner- lässlich. – Nicht unterhalb von schwebenden Lasten aufhalten. Schwebende Lasten nicht über Arbeitsplätze hinweg bewegen, wenn Personen anwesend sind. – Aus dem Schwenkbereich fernhalten. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 12: Lagerung
Bei den Installationsarbeiten die lokal geltenden Vorschriften beachten. • Vorhandene Planungsunterlagen (Installationspläne, Aufstellort, Zulaufbedingungen) auf Vollständigkeit und Richtigkeit prüfen. • Beim Verlegen und Vorbereiten der Rohrleitungen die Planungsunterlagen beachten. Planungsinformationen Installationshinweis • EN 1610 für Installation und Erdarbeiten beachten. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 13: Installation
Verletzungsgefahr bei Alleinarbeit! Arbeiten in Schächten und engen Räumen sowie in Bereichen mit Ab- sturzgefahr sind unter Umständen gefährlich. Nicht alleine arbeiten. • Diese Arbeiten nur zusammen mit einer zweiten Person durchführen. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 14: Installationsvorbereitung
Die Platte muss vollständig vom Unterbau, nicht vom Pumpenschacht gestützt wer- den. – Abmessung: Außen Ø: 1700 mm, innen Ø: 700 mm, Dicke: 300 mm – Betongüte: C 35/45; Bewehrung: Betonstahl B500A – Abstand: 150 mm horizontal und vertikal, oben und unten Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 15: Grube Ausheben
Die geltenden Vorschriften für Erdarbeiten im Tief- und Straßenbau (Gefällewinkel, Installation) beachten. Falls aufgrund des Grundwasserspiegels erforderlich, Schä- den an der Grube durch eine Grundwasserabsenkung verhindern. Die tragende Bettungsschicht korrekt verlegen und abdichten. Ausgleichsschicht einbringen und plan abziehen. Bauseitige Rohrleitungen vorbereiten. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 16: Pumpenschacht Aufstellen
Schachtabdeckung und der Schachtverlängerung, sind anhand des Niveaus der Umgebung zu überprüfen und gegebenenfalls zu korrigieren. ▶ Der Pumpenschacht ist installiert. Nächster Schritt: Rohranschlüsse installieren. Rohrleitungen immer spannungsfrei installieren und verlegen. 6.5.5 Rohranschlüsse vorbereiten Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 17: Schachtverlängerung Installieren
Die erforderliche Verlängerung bestimmen. HINWEIS! Die Höhe der Schachtabdeckung berücksichtigen. Das erforderliche Maß wird durch die gewählte Nut am Konus der Verlängerung vorge- geben. Die entsprechende Nut verwenden. HINWEIS! Nicht die Nuten 1, 2 und 10 ver- wenden. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... - Seite 18 Bei hohem Grundwasserpegel und bei Verwendung einer Lastverteiler- platte ist ein erhöhter Wassereintritt in den Pumpenschacht möglich. Durch den erhöhten Wassereintritt kann es zu einer Überlastung der Pumpe kommen. Gefahr einer Fehlfunktion des Pumpensystems! Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07...
-
Seite 19: Befüllen Der Grube
Wand des Pumpenschachts, dem Deckelflansch und der Verlängerung manuell zu füllen und zu verdichten. Verhindern, dass sich der Schacht und eine mögliche Schachtver- längerung aufwärts bewegen. Gegebenenfalls den Pumpenschacht vor dem Befüllen und Verdichten der Grube mit Wasser befüllen. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... - Seite 20 Der Unterbau, falls uneben, hat an der Basis einen Mindestaußendurchmesser von 2,90 m. VORSICHT! Zwischen dem Unterbau für die Lastverteilerplatte und dem Körper der Pumpenschachtes bzw. der Schachtverlängerung ist eine Sandschutzschicht (max. Korngröße: 16 mm) von min. 100 mm zu verwenden. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07...
-
Seite 21: Pumpe Einbauen
Die Kette von der Hebevorrichtung lösen und am Kettenhaken im Pumpenschacht ein- Fig. 14: Pumpe montieren hängen. VORSICHT! Bei einer unsachgemäßen Handhabung der Pumpe kann es zu Schäden kommen. Die Pumpe nur mit einer Kette und nicht mit einem Anschlusska- bel einhängen. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 22: Niveausteuerung Installieren
Membrane (der untere Teil des Niveaugebers) ständig eingetaucht bleibt. Der Niveaugeber darf nicht am Boden des Pumpenschachts angebracht werden. Schwimmerschalter Schwimmerschalter messen den Wasserstand mittels Schwimmkörpern. Darauf achten, dass die Schwimmerschalter genügend Bewegungsfreiheit haben und nicht in den Pum- penschacht stoßen. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 23: Maß Beschreibung
1 Signal „Pumpe aus“ „Pumpe 1 ein“ „Pumpe 2 ein“ Hochwasser: Alarmmeldung und „Pumpe ein“ Untere Kante der Staudruckglo- cke 2 (Hochwasseralarm) Abfall des Wasserstands während der Nachlaufzeit Tab. 2: Schaltpunkte für Doppelpumpenbetrieb Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 24: Anschlusskabel Verlegen
Es kann ein Spülanschluss montiert werden, um das Spülen des Druckrohres mit Druckluft oder Wasserdruck zu ermöglichen. Außerdem kann ein Vakuumbrecher montiert werden, montieren um zu verhindern, dass der Pumpenschacht trocken läuft. Beide Bauteile sind als Zubehör verfügbar. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 25: Spülanschluss Montieren
Schaltschrank mit Regler neben die Grube stellen. – Den Schaltschrank und den Pumpenschacht mit einem Kabelrohr von max. 5 m ver- binden. – Das Kabelrohr und die Lüftung/Kabeldurchführungen des Pumpenschachts anschlie- ßen. – Das Anschlusskabel durch das Kabelrohr führen. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 26: Inbetriebnahme
Pumpstation ohne Schaltgerät: Stecker in die Steckdose stecken. ⇒ Pumpstation mit Schaltgerät: Das Schaltgerät am Hauptschalter einschalten. Auto- matikbetrieb auswählen. Absperrarmatur an der Druckleitung öffnen. ⇒ HINWEIS! Die Absperrarmatur im Zulauf bleibt geschlossen. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 27: Betrieb
In geschlossenen Räumen oder Gebäuden können sich giftige oder erstickende Gase an- sammeln. Schutzausrüstung (z. B. Gaswarngerät) tragen. Betriebsordnung beachten. • Nicht allein in geschlossenen Räumen arbeiten. Diese Arbeiten nur zusammen mit einer zweiten Person durchführen. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 28: Außerbetriebnahme
• Den Schacht nach dem Ausbau desinfizieren. • Betriebsordnung beachten. GEFAHR Lebensgefahr durch Stromschlag! Unsachgemäßes Verhalten bei elektrischen Arbeiten führt zu Tod durch Stromschlag! • Elektrische Arbeiten ausschließlich von einer Elektrofachkraft durch- führen lassen. • Örtliche Vorschriften beachten. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... -
Seite 29: Instandhaltung
Informationen zur Sammlung ge- Um Umweltschäden und eine Gefährdung der Gesundheit von Personen zu verhindern, un- nutzter Elektro- und Elektronik- bedingt sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt und sachgerecht recy- celt wird. produkte Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07... - Seite 30 Das Produkt nur an einer dafür vorgesehenen, zugelassenen Sammelstelle abgeben. • Örtliche Vorschriften beachten. Bei der Kommunalverwaltung, dem nächsten Wertstoffhof oder dem Händler Informationen anfragen, um eine ordnungsgemäße Entsorgung zu gewährleisten. Weitere Informationen zum Recycling unter http://www.wilo-recycling.com. Einbau- und Betriebsanleitung • Wilo-Port 800 • Ed.02/2025-07...
