_ EinBAU DER SiTZSCHALE in FAHRTRiCHTUng (VOn 9 - 18 Kg)
ACHTUNG!
Einbau in Fahrtrichtung erst ab einem Körpergewicht von 9 kg und ohne
Beckeneinlage (siehe „EnTFERnEn DER BECKEnEinLAgE").
Der Einbau der Sitzschale
erfolgt immer ohne Kind!

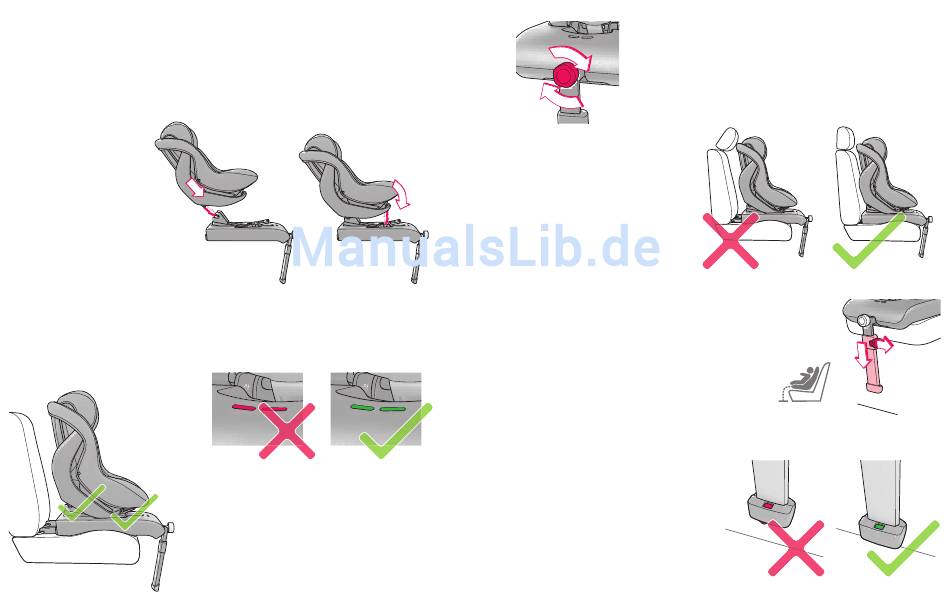

Führen Sie die Sitzschale (a)
wie gezeigt, in Fahrrichtung
über die Basis (B).
Hängen Sie zunächst den
Rahmen des Sitzteils in
die hintere Sitzschalen-
Arretierung (12) der ISOFIX-
Basis ein.
Klappen Sie anschließend die Sitzschale nach vorn, bis die vordere Sitzschalen-
Arretierung (11) an der ISOFIX-Basis hörbar einrastet und die Sicherheitsanzeige (07)
auf der Oberseite grün ist.
10
ACHTUNG!
• Vergewissern Sie sich, dass die Sitzschale
an beiden Verankerungspunkten korrekt
verankert und die Sicherheitsanzeige (07)
grün ist!
Bei Fahrzeugen mit
Serienkopfstütze kann durch
Verstellen bzw. Demontage dieser
Kopfstütze ein besserer Einbau
des Sitzes erzielt werden.
CLiCK
Beachten Sie, dass die
Fahrzeugkopfstütze wieder in
der korrekten Position eingebaut
werden muss, wenn ein
Erwachsener mitreist.
Schieben Sie den Bedienknopf (09) nach außen
und stellen Sie den Stützfuß (10) so ein,
dass er fest auf dem Boden aufsteht und die
Sicherheitsanzeige GRÜN ist.
Lassen Sie den Bedienknopf (09) los und den
Stützfuß einrasten.
ACHTUNG!
• Der Sitz muss auch bei jeder Fahrt ohne
Kind mit dem ISOFIX SYSTEM gesichert
werden!
• Beide ISOFIX-Adapter (15) müssen
korrekt eingerastet und die
Sicherheitsanzeigen (14) an beiden
Seiten der Basis grün sein.
• Der Stützfuß (10) muss fest auf dem
Boden stehen und eingerastet sein.
Drehen Sie den Bedienknopf ISOFIX SYSTEM (08) so lang nach
rechts, bis der CONCORD ULTIMAX möglichst dicht/bündig an
der Rückenlehne des Autositzes anliegt.
11
