AUFSTELLUNG UND INSTALLATION

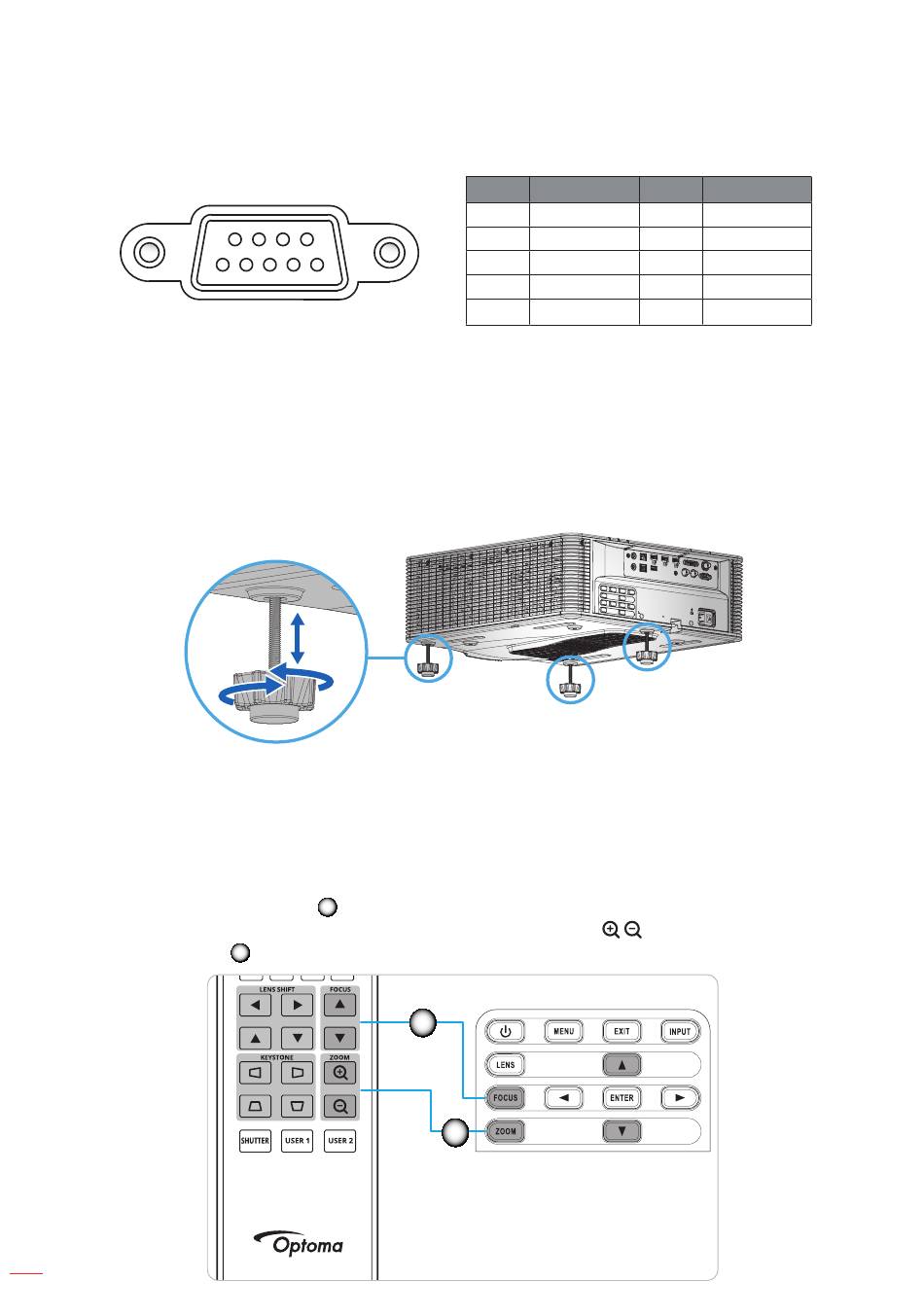

RS232-Pinbelegung

Projektionsbild einstellen

Bildhöhe
Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann.
1. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie
anpassen möchten.
2. Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den
Uhrzeigersinn.
Hinweis:
Die verstellbaren Füße können um bis zu 38mm verlängert oder bei bestimmten Installationen
entfernt werden. Bitte achten Sie darauf, dass genügend Platz rund um den Projektor zur
Belüftung vorhanden ist.
Zoom und Fokus
Passen Sie mit Fernbedienung und Projektorbedienfeld Zoom und Fokus des projizierten Bildes an.
Drücken Sie zur Anpassung des Bildfokus Fokus und die Tasten pq, dadurch lässt sich die
‡
Bildqualität verbessern.
Drücken Sie zur Anpassung der Bildgröße Zoom und die Tasten
‡
erreicht ist.
26 Deutsch
9 8 7 6
5 4 3 2 1
A
B
Pin-Nr. Signal
1 Nicht verfügbar
2 RXD
3 TXD
4 Nicht verfügbar
5 Erde
A
B
Pin-Nr. Signal
6 Nicht verfügbar
7 Nicht verfügbar
8 Nicht verfügbar
9 Nicht verfügbar
, bis die gewünschte Bildgröße
