RS232 – Befehle und
Protokollfunktionen

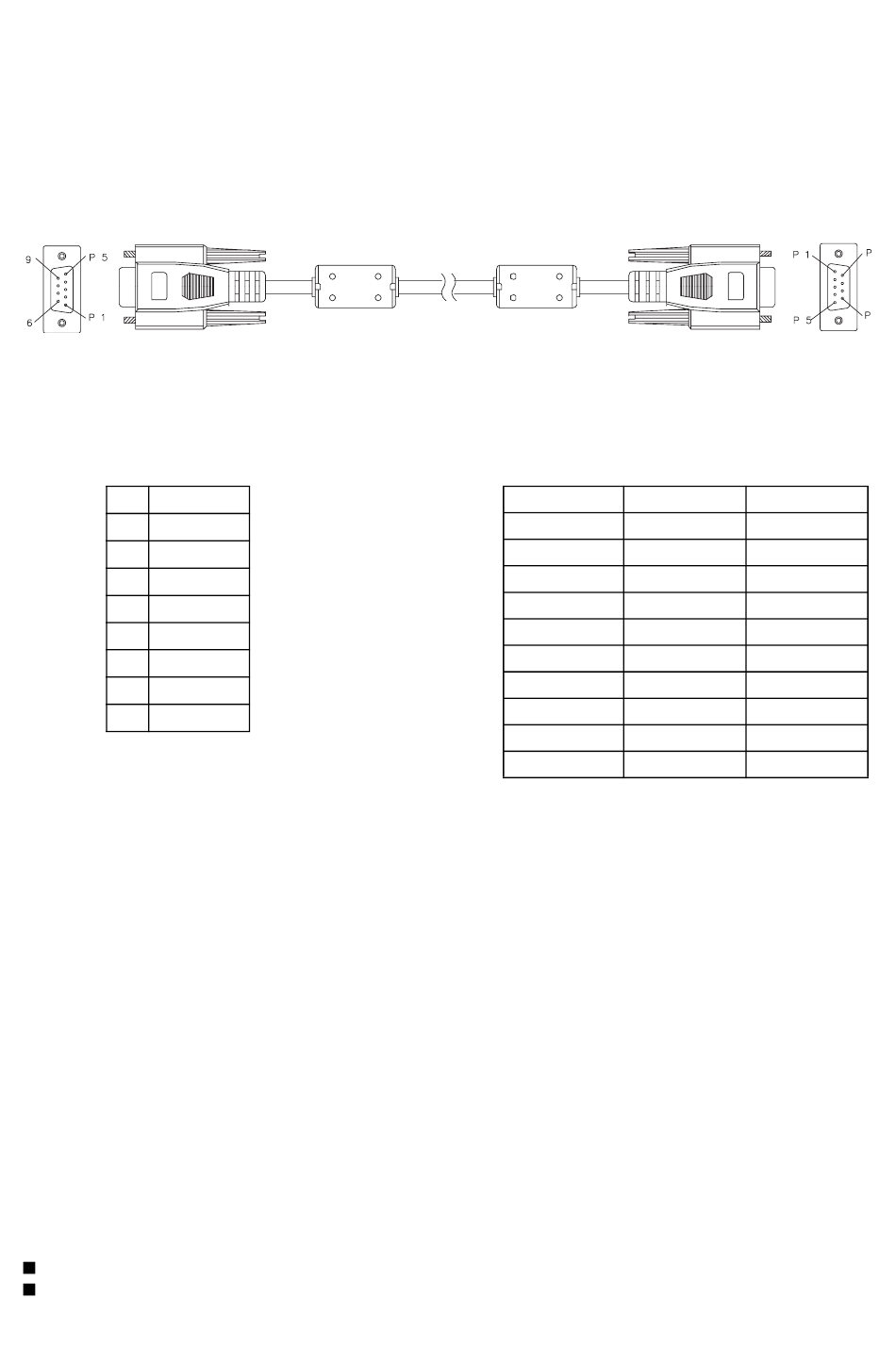

RS232-Pinbelegung

D-Sub, 9-polig
(auf Projektorseite)
1 1 CD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI
RS232-Protokollfunktionen
Baudrate: 9600
Datenbits: 8
Parität: Keine
Stoppbits: 1
Flusssteuerung: Keine
UART16550 FIFO: Deaktivieren
Projektor-Rückmeldung (erfolgreich): P
Projektor-Rückmeldung
(fehlgeschlagen): F
Hinweis
Sämtlichen ASCII-Befehlen wird ein <CR> angehängt.
0D ist der Hexadezimalcode für den ASCII-Code <CR>.
DE-50
Kabel
(auf Kabelseite)
C1 Farbe
1 Schwarz
2 Braun
3 Rot
4 Orange
5 Gelb
6 Grün
7 Blau
8 Purpur
9 Weiß
SHELL DW
XX = 01 - 99, Projektor-ID,
XX = 00 gilt für sämtliche
Projektoren
C2
1
3
2
6
5
4
8
7
9
SHELL
