AUFSTELLUNG UND INSTALLATION
7. Nach der obigen Anpassung der Sichtachse kann das projizierte Bild von Zone A bis Zone I immer
noch keinen klaren Fokus auf der Leinwand erzielen. Bitte entfernen Sie das PJ-Objektiv, drehen Sie
dann die Mittelachsenschrauben
anschließend um 2 Umdrehungen in die Designwertposition im Uhrzeigersinn.
8. Wiederholen Sie zur Anpassung die obigen Schritte 2 bis 6.

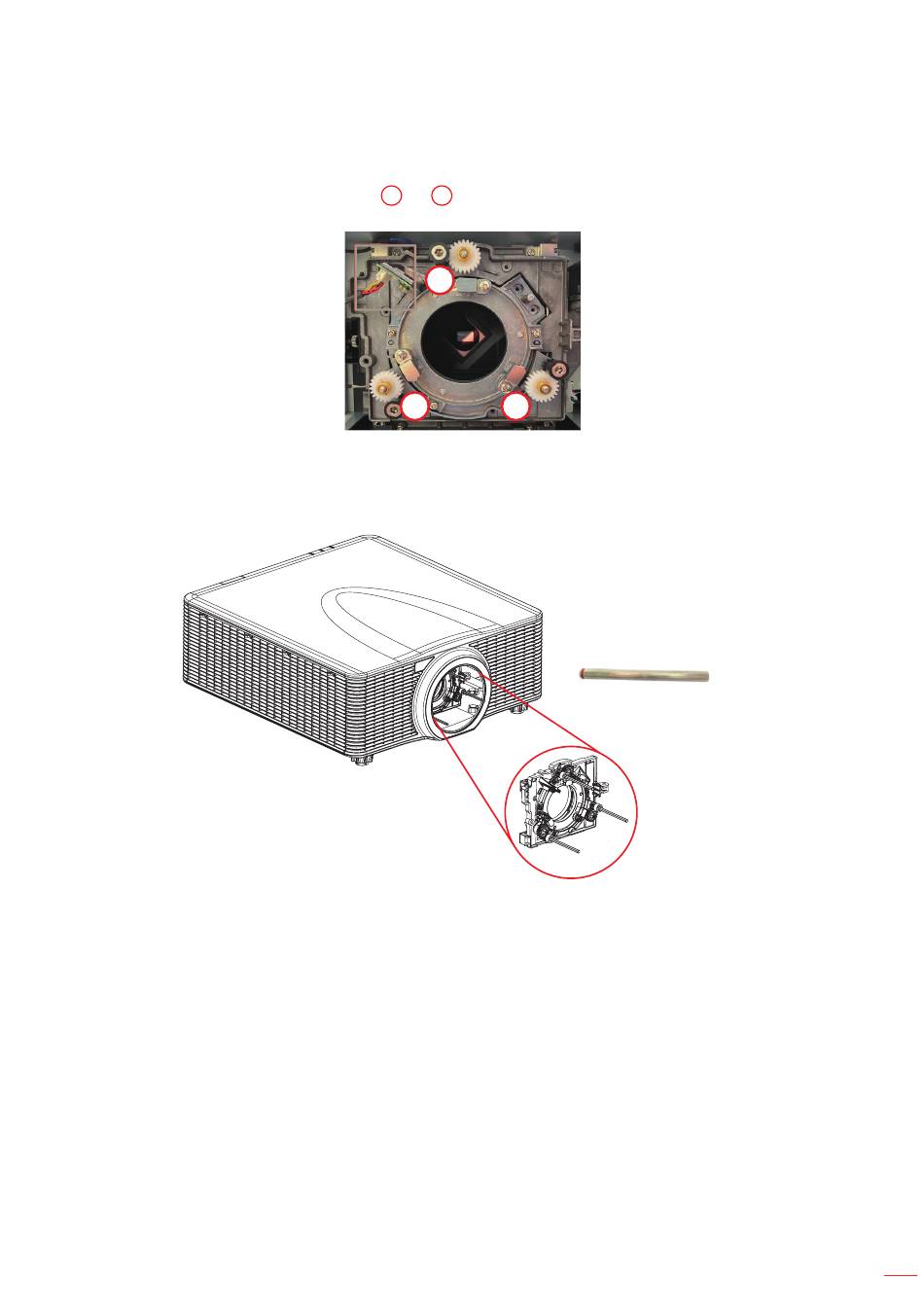

BX-CTA17-Mittelachsen-Werkzeug bedienen

Gehen Sie zur Montage des ST-Objektivs wie folgt vor:
1. Installieren Sie die drei Mittelachsenverlängerungen.
2. Richten Sie die Sechskantschraubenköpfe der Verlängerungen zum Projektor aus.
bis bis zum Anschlag (STOP) gegen den Uhrzeigersinn und
1 3
3
1 2
Sechskantstangen,
Mittelachse
Deutsch 23
