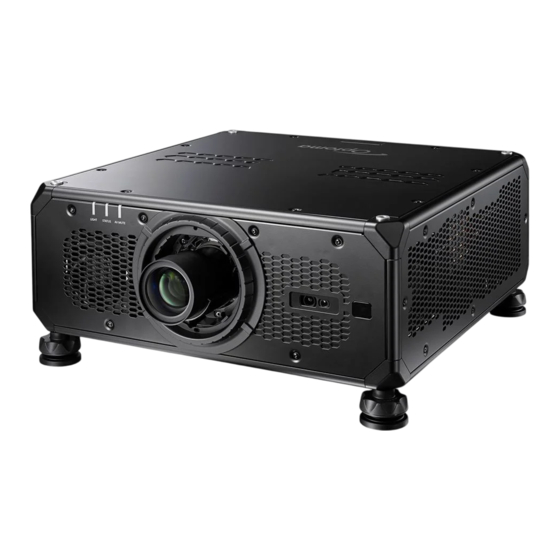

Optoma ZU607TST Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Optoma Anleitungen
  4. Beamer
  5. ZU607TST
  6. Bedienungsanleitung
Optoma ZU607TST Bedienungsanleitung

Optoma ZU607TST Bedienungsanleitung

Dlp-projektor
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
®
DLP
-Projektor
Bedienungsanleitung

Werbung

loading

Verwandte Anleitungen für Optoma ZU607TST

Inhaltszusammenfassung für Optoma ZU607TST

  • Seite 1 ® -Projektor Bedienungsanleitung...
  • Seite 2 INHALTSVERZEICHNIS SICHERHEIT ..................5 Wichtige Sicherheitshinweise ....................5 Gefahrenabstand wegen Lichtintensität ..................6 Sicherheitshinweise zur Laserstrahlung ..................7 Produktsicherheitsschilder......................7 Auf Lichtstrahl bezogene Sicherheitsschilder ............... 7 Urheberrecht..........................8 Haftungsausschluss ........................8 Anerkennung von Marken ......................8 FCC ............................8 Konformitätserklärung für EU-Länder ..................9 WEEE ............................
  • Seite 3 Kontrast ..........................50 Schärfe ..........................50 Gamma ..........................50 Dynamischer Kontrast ......................51 Farbeinstellung ........................51 Wandfarbe ........................... 52 3D-Setup ..........................52 Speichern unter Benutzer ....................54 Für Nutzer übernehmen ...................... 54 Zurücksetzen ........................54 Menü ANZEIGE ........................55 Seitenverhältnis ........................55 Digitalzoom ..........................
  • Seite 4 Steuerung ..........................73 Baudrate ..........................74 Zurücksetzen ........................74 Webbedienfeld verwenden ....................75 RS-232-Befehl per Telnet verwenden ................. 77 Menü Infos ..........................77 ZUSÄTZLICHE INFORMATIONEN ..........78 Kompatible Au昀氀ösungen ......................78 Bildgröße und Projektionsabstand................... 107 Projektorabmessungen und Deckenmontage ................. 110 IR-Fernbedienungscodes ......................111 Problemlösung.........................
  • Seite 5 Versuchen Sie niemals den Projektor in Eigenregie zu reparieren. Durch Ö昀昀nen des Gehäuses setzen ‡ Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. Achten Sie auf die Sicherheitshinweise am Projektorgehäuse. ‡...
  • Seite 6 Blicken Sie während des Betriebs nicht direkt in der Projektorobjektiv. Das helle Licht kann Ihren ‡ Augen schaden. Ausschalten des Gerätes und Ziehen des Netzsteckers vor dem Reinigen. ‡ Reinigen des Gehäuses mit einem weichen, trockenen Tuch und einem milden Reinigungsmittel. ‡...
  • Seite 7 Sicherheitshinweise zur Laserstrahlung Lesen Sie zur Gewährleistung eines sicheren Betriebs alle Lasersicherheitshinweise, bevor Sie den Projektor installieren und in Betrieb nehmen. Dieser Projektor ist ein Laserprodukt der Klasse1 von IEC/EN 60825-1:2014 und der Risikogruppe 2 mit den ‡ Anforderungen von IEC 62471-5:2015. Dieser Projektor nutzt einen extrem hellen Laser.
  • Seite 8 Dieser Projektor kann als Produkt der Risikogruppe 3 zugeordnet This projector may become RG3 when an interchangeable Laser Aperture lens with throw ratio greater than 2.0 is installed. Do not look into the Lens Refer to the manual for the lens list and hazard Ouverture Rayonnement Laser werden, wenn ein Wechselobjektiv mit einem Projektionsverhältnis distance before operation.
  • Seite 9 Hinweis: Abgeschirmte Kabel Um weiterhin die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden. Vorsicht Durch Änderungen oder Modi昀椀 kationen, die nicht ausdrücklich von dem Hersteller genehmigt wurden, kann die von der Federal Communications Commission erteilte Projektorbetriebsbefugnis des Benutzers ungültig werden. Betriebsbedingungen Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen.
  • Seite 10 ‡ (*) Die Fernbedienung benötigt zwei AAA-Batterien. Siehe „Batterien installieren/auswechseln“ auf Seite 27 für weitere Informationen. (**) Informationen zur europäischen Garantie 昀椀nden Sie unter www.optoma.com. ‡ Bitte scannen Sie den QR-Code der OPAM-Garantiekarte ein oder besuchen Sie die folgende URL: https://www.optoma.com/us/support/warranty-and-return-policy/ Bitte scannen Sie den QR-Code ein oder besuchen Sie die folgende URL: https://www.optoma.com/support/download...
  • Seite 11 EINFÜHRUNG Produktübersicht Ansicht von vorne Element Element Vorderer IR-Sensor Status-LED Belüftungsö昀昀nungen (Zuluft) Kamerafenster Projektionsobjektiv Einstellfüße Ansicht von hinten Element Element Oberen IR-Sensor Ein-/Ausschalter Belüftungsö昀昀nungen (Abluft) Sicherung Wechselspannungseingang (C20- Kensington-Schloss Eingänge) Deutsch...
  • Seite 12 EINFÜHRUNG Ansicht von unten Element Sicherheitsleiste Hinweis: Sicherung ersetzen Benötigte Teile Sicherungstyp T20A/250 V Wechselspannung So ersetzen Sie die Sicherung Zum Ausschalten des Projektors. Entfernen Sie die Schraube an der Sicherung mit einem Schlitzschraubendreher. Ersetzen Sie die Sicherung wie abgebildet. Montieren Sie die Schraube mit dem Schlitzschraubendreher wieder am Projektor.
  • Seite 13 EINFÜHRUNG Ansicht von der Seite REMOTE IN REMOTE OUT Element Element Belüftungsö昀昀nungen (Zuluft) Integrierte Tastatur Anschlussblende (I/O) Blockieren Sie keine Zu-/Abluftö昀昀nungen des Projektors. Hinweis: Deutsch...
  • Seite 14 EINFÜHRUNG Anschlüsse Seitliche I/O-Blende REMOTE IN REMOTE OUT Element Element 10. HDBaseT Ethernet 11. DisplayPort + 12V 12. HDMI-1 IN RS232-IN 13. HDMI-2 IN RS232-OUT 14. HDMI-Ausgang 3D-Sync-Eingang 15. VGA-Eingang 3D-Sync-Ausgang 16. DVI-D 17. 3G-SDI-Ausgang Fernbedienungseingang 18. 3G-SDI-Eingang Fernbedienungsausgang Hinweis: Der USB-Anschluss dient nur der Stromversorgung (5 V, 0,5 A).
  • Seite 15 EINFÜHRUNG Tastenfeld Element Element Ein/Aus-Taste Menü Blende Eingabe Autom. Beenden 10. ZOOM Pfeiltasten 11. Objektiv Eingabe Fokus Deutsch...
  • Seite 16 EINFÜHRUNG Fernbedienung Element Element Element 17. ID Einschalten Helligkeit Zi昀昀erntasten 10. Objektivversatz (horizontal) 18. Eingabe 11. Objektivversatz (vertikal) 19. Beenden Info 12. Trapezkorrektur (horizontal) 20. Muster Autom. 13. Trapezkorrektur (vertikal) 21. Kontrast Bestätigen 14. Blende 22. Fokus Pfeiltasten 15. Benutzer1 23.
  • Seite 17 AUFSTELLUNG UND INSTALLATION Projektionsobjektiv installieren Installieren Sie vor Einrichtung des Projektors das Projektionsobjektiv im Projektor. Wichtig! ‡ Stellen sie vor Installieren oder Auswechseln des Objektivs sicher, dass der Ein-/Ausschalter des Projektors ausgeschaltet ist. ‡ Passen Sie während der Objektivinstallation Objektivversatz, Zoom oder Fokus weder über die Fernbedienung noch über das Projektorbedienfeld an.
  • Seite 18 AUFSTELLUNG UND INSTALLATION Projektorposition einstellen Berücksichtigen Sie bei der Wahl der Projektorposition die Größe und Form Ihrer Projektions昀氀äche, die Verfügbarkeit von Steckdosen und den Abstand zwischen dem Projektor und Ihrer restlichen Ausrüstung. Beachten Sie dabei die folgenden Richtlinien: Positionieren Sie den Projektor auf einer 昀氀achen Aufstell昀氀äche in einem rechten Winkel zur ‡...
  • Seite 19 AUFSTELLUNG UND INSTALLATION Es ist wichtig, für Luftzirkulation und Kühlung immer genügend Platz rund um den Projektor zu lassen. ‡ Achten Sie bei 360°-Installation und mehreren Projektoren darauf, mindestens 600 mm (23,6 in) Platz rund um die Zu- und Abluftö昀昀nungen des Projektors zu lassen. Lufteinlass Luftauslass 600 mm/23,6 in...
  • Seite 20 AUFSTELLUNG UND INSTALLATION Mittelachsenanpassung Wenden Sie eine Mittelachsenanpassung nur an, wenn der Fokus des projizierten Bildes insgesamt nicht gleichmäßig scharf ist. Die Mittelachsenanpassung hilft beim Ausgleichen der Neigung der Objektivhalterung, damit unscharfe Bildabschnitte scharf werden. Sie neigt den Objektivhalter parallel zu Objektivplatte und DMD-Platte. Hinweis: Diese Mittelachsenanpassung kann dazu führen, dass andere Bildbereiche aus dem Fokus geraten.
  • Seite 21 AUFSTELLUNG UND INSTALLATION Passen Sie mit dem L-förmigen Schraubendreher die drei Mittelachsenschrauben an. Stellen Sie den Objektivzoom auf die weiteste Ö昀昀nung an. Passen Sie die Fokussteuerung zur Suche nach der optimalen Schärfe für das projizierte Bild an. Zone-A/C-Mittelachse. Wenn Zone A an der Leinwand im Fokus ist, prüfen Sie bitte die Brennebene von Zone C. ‡...
  • Seite 22 AUFSTELLUNG UND INSTALLATION Zone-D/E-Mittelachse. Wenn Zone E an der Leinwand im Fokus ist, prüfen Sie bitte die Brennebene von Zone D. ‡ Wenn die klare Position nur auf der Leinwand ist, ist keine Anpassung erforderlich. Wenn sich die klare Position außerhalb der Leinwand (nahe dem Projektor) be昀椀ndet, drehen ‡...
  • Seite 23 AUFSTELLUNG UND INSTALLATION Nach der obigen Anpassung der Sichtachse kann das projizierte Bild von Zone A bis Zone I immer noch keinen klaren Fokus auf der Leinwand erzielen. Bitte entfernen Sie das PJ-Objektiv, drehen Sie bis zum Anschlag (STOP) gegen den Uhrzeigersinn und dann die Mittelachsenschrauben anschließend um 2 Umdrehungen in die Designwertposition im Uhrzeigersinn.
  • Seite 24 AUFSTELLUNG UND INSTALLATION Quellen mit dem Projektor verbinden REMOTE IN REMOTE OUT Element Element RJ-45-Kabel 10. Netzkabel USB-Stromkabel 11. 3G-SDI-Kabel 12. 3G-SDI-Kabel HDMI-Dongle 12-V-Auslöserkabel 13. DVI-D-Kabel RS-232-Kabel 14. VGA-Kabel RS-232-Kabel 15. HDMI-Kabel 3D-Sync-Kabel 16. HDMI-Kabel 3D-Emitter-Kabel 17. DisplayPort-Kabel 18. RJ-45-Kabel Fernbedienungseingangs-/- ausgangskabel Deutsch...
  • Seite 25 AUFSTELLUNG UND INSTALLATION RS232-Pinbelegung Pin-Nr. Signal Pin-Nr. Signal Nicht verfügbar Nicht verfügbar Nicht verfügbar Nicht verfügbar Nicht verfügbar Nicht verfügbar Erde Projektionsbild einstellen Bildhöhe Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß aus昀椀ndig, den Sie anpassen möchten.
  • Seite 26 AUFSTELLUNG UND INSTALLATION Zoom und Fokus Passen Sie mit Fernbedienung und Projektorbedienfeld Zoom und Fokus des projizierten Bildes an. Drücken Sie zur Anpassung des Bildfokus Fokus und die Tasten pq, dadurch lässt sich die ‡ Bildqualität verbessern. ‡ Drücken Sie zur Anpassung der Bildgröße Zoom und die Tasten , bis die gewünschte Bildgröße erreicht ist.
  • Seite 27 AUFSTELLUNG UND INSTALLATION Remote-Setup Batterien installieren/auswechseln Zwei AAA-Batterien werden für die Fernbedienung mitgeliefert. Entfernen Sie die Batteriefachabdeckung an der Rückseite der Fernbedienung. Legen Sie AAA-Batterien wie abgebildet in das Batteriefach ein. Bringen Sie die Abdeckung wieder an der Fernbedienung an. Hinweis: Ersetzen Sie die Batterien nur durch den gleichen und einen gleichwertigen Batterietyp.
  • Seite 28 AUFSTELLUNG UND INSTALLATION Fernbedienungs-ID einrichten Die Infrarot- (IR) Fernbedienung unterstützt die individuelle Adressierung von Projektoren. Der Fernbedienungsempfänger am Projektor kann mit einer spezi昀椀schen Nummer von 00 bis 99 versehen werden. In diesem Fall reagiert der Projektor nur auf die IR-Fernbedienung, die auf dieselbe Nummer eingestellt ist. Der Standard-ID-Code der IR-Fernbedienung lautet 00, was Ihnen die Steuerung aller Projektoren innerhalb ihrer Reichweite ermöglicht.
  • Seite 29 AUFSTELLUNG UND INSTALLATION E昀昀ektive Reichweite Der Infrarot- (IR) Fernbedienungssensor be昀椀ndet sich an der Vorder- und Oberseite des Projektors. Damit die Fernbedienung richtig funktioniert, halten Sie die Fernbedienung in einem Winkel von ±30° horizontal oder ±20° vertikal innerhalb eines Abstands von 20 m oder in einem Winkel von 0° innerhalb des Abstands von 30 m zum IR- Fernbedienungssensor des Projektors.
  • Seite 30 AUFSTELLUNG UND INSTALLATION Kabelfernbedienung Der Fernbedienungseingang unterstützt eine Kabelfernbedienung oder ein IR-Bedienfeld mit längerer Reichweite und ermöglicht schnelle, einfache Einrichtung und zuverlässige individuelle Steuerung eines spezi昀椀schen Projektors. Bei Verwendung mehrerer Projektoren sendet der Fernbedienungsausgang das IR-Steuersignal an den nächsten Projektor. REMOTE IN REMOTE OUT Beim Anschluss handelt es sich um einen 3,5-mm-Klinkenanschluss.
  • Seite 31 PROJEKTOR VERWENDEN Projektor ein-/ausschalten Einschalten Stellen Sie sicher, dass Netzkabel und Signal-/Eingangskabel richtig mit dem Projektor verbunden sind. Bringen Sie den Ein-/Ausschalter in die Position „I“ (Ein) und warten Sie, bis die Ein-/Austaste „ “ auf dem Bedienfeld des Projektors durchgehend orange leuchtet. Schalten Sie den Projektor durch Drücken der Ein-Taste „...
  • Seite 32 PROJEKTOR VERWENDEN Abschalten Schalten Sie den Projektor durch Drücken der Ein-/Austaste „ “ auf dem Bedienfeld des Projektors oder der Aus-Taste „ “ auf der Fernbedienung aus. Eine Meldung erscheint zur Bestätigung, dass Sie den Projektor ausschalten möchten. Drücken Sie die Ein-/Austaste oder die Aus-Taste zur Bestätigung erneut. Andernfalls verschwindet die Warnmeldung nach 10 Sekunden und der Projektor bleibt eingeschaltet.
  • Seite 33 PROJEKTOR VERWENDEN Menünavigation und -funktionen Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Drücken Sie zum Ö昀昀nen des OSD-Menüs die Menü-Taste an der Fernbedienung oder am Bedienfeld. Wählen Sie ein Haupt- oder Untermenü, indem Sie es mit p und q hervorheben. Drücken Sie dann zum Aufrufen des Untermenüs die Eingabe-Taste.
  • Seite 34 PROJEKTOR VERWENDEN OSD-Menübaum Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Bild Bildmodus Präsentation Hell Superhell (je nach Modell) Kino sRGB DICOM SIM. Vermischung 2D-High-Speed Benutzer Dynamikumfang Autom. HDR-Bildmodus Hell Standard Film Detail 0 bis 100 Helligkeit 0 bis 100 Kontrast...
  • Seite 35 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte 0 bis 100 Bild Farbeinstellung Farbe 0 bis 100 Farbton Farbtemp Warm Standard Kühl Rotverstärkung 0 bis 100 Weißabgleich 0 bis 100 Grünverstärkung 0 bis 100 Blauverstärkung Rot-O昀昀set 0 bis 100...
  • Seite 36 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Bild Wandfarbe Schwarze Tafel Hellgelb Hellgrün Hellblau Rosa Gray 3D-Setup 3D-Modus Aktiv 3D Passiv 3D 3D-Format Autom. Frame-Packing Side-by-Side Top/Bottom Frame-Sequential 3D-Tech DLP-Link 3D-Sync. 3D-2D Links Rechts 3D-Sync-Ausgang Zu Emitter...
  • Seite 37 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Anzeige Seitenverhältnis Autom. 16:9 16:10 Native Digitalzoom Proportional 50 bis 400 % Horizontal 50 bis 400 % Vertikal 0 bis 100 Horizontal Versatz 0 bis 100 Vertikal Versatz Ja / Cancel Zurücksetzen...
  • Seite 38 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Unten Anzeige Geometriekorrektur Erweiterte Krümmung Schwarzwert Bereich Oben Aktivieren Bereich editieren Helligkeit Helligkeit 0 bis 255 0 bis 255 Grün 0 bis 255 Blau Grenze Beenden 0 bis 255 0 bis 255 Grün...
  • Seite 39 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Anzeige BiB / BuB Bildschirm Hauptquelle HDMI1 HDMI2 DVI-D DisplayPort 3G-SDI HDBaseT Teilquelle HDMI1 HDMI2 DVI-D DisplayPort 3G-SDI HDBaseT Tauschen Größe Klein Mittel Groß Position BnB, links primär BnB, oben primär BuB, rechts primär BnB, unten primär...
  • Seite 40 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Input Sicherungseingang Auto-Wechsel Settings Aktuelles Signal (schreibgeschützt) Erster Eingang HDMI1 HDMI2 HDBaseT DisplayPort Zweiter Eingang HDMI1 HDMI2 HDBaseT DisplayPort Status des Aktiv/Inaktiv Sicherungseingangs (schreibgeschützt) Änderung der Geändert/ Keine Änderung Sicherungseingang...
  • Seite 41 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Device Setup Sprache Projektion Decke Autom. Rückseite Objektiveinstellungen Fokus Zoom Objektivversatz Objektivspeicher Speicher Speicher 1bis Speicher 5 abspeichern Speicher Speicher 1bis Speicher 5 übernehmen Ja / Cancel Speicher löschen (Dialogfenster) Objektivkalibrierung...
  • Seite 42 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Datum und Uhrzeit ----/--/-- --:-- Device Setup Zeitplan Zeitplanmodus Aus / Ein Heute anzeigen Montag / Dienstag / Mittwoch / Donnerstag / Freitag / Samstag / Sonntag Montag / Dienstag Zeitplanaktivierung...
  • Seite 43 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Device Setup Datum und Uhrzeit UTC+10:00 Zeitzone UTC+09:30 UTC+09:00 UTC+08:45 UTC+08:00 UTC+07:00 UTC+06:30 UTC+06:00 UTC+05:45 UTC+05:30 UTC+05:00 UTC+04:30 UTC+04:00 UTC+03:30 UTC+03:00 UTC+02:00 UTC+01:00 UTC+00:00 UTC-01:00 UTC-02:00 UTC-03:00 UTC-03:30 UTC-04:00...
  • Seite 44 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Device Setup Lichtq.-Einst. Lichtleistung Normal Ökomodus Benutzerde昀椀nierte Leistung 30 bis 100 % Helligkeitsanpassung Helligkeitsstufe Konstante Helligkeit 0,5 bis 5 s Blende Einblenden 0,5 bis 5 s Ausblenden Betriebsstart Verschluss aus...
  • Seite 45 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Device Setup Große Höhe Nutzerdaten Alle Einstellungen Speicher 1 bis Speicher 5 speichern Alle Einstellungen Speicher 1 bis Speicher 5 laden Systemaktualisierung Autom. (FOTA) Ja / Cancel Aktualisierung (Dialogfenster) Ja / Cancel...
  • Seite 46 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte RJ-45 Kommuni- Netzwerk-Setup LAN-Schnittstelle kation HDBaseT MAC-Adresse (schreibgeschützt) Netzwerkstatus (schreibgeschützt) Verbunden / Getrennt DHCP IP-Adresse - - - . - - - . - - - . - - - Subnet-Maske - - - .
  • Seite 47 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Ja / Cancel Kommuni- Steuerung Zurücksetzen kation (Dialogfenster) 1200 Baudrate Serieller Eingang 2400 4800 9600 19200 38400 57600 115200 1200 Serieller Ausgang 2400 4800 9600 19200 38400 57600 Baudrate...
  • Seite 48 PROJEKTOR VERWENDEN Hauptmenü Untermenü 2 Untermenü 3 Untermenü 4 Untermenü 5 Untermenü 6 Werte Informationen Signal Eingangssignal Au昀氀ösung Signal-Format Pixeluhr Horizontale Aktualisierung Vert. Akt. Farbraum Bildmodus Zweites Signal Au昀氀ösung Signal-Format Pixeluhr Horizontale Aktualisierung Vert. Akt. Farbraum Sicherungseingang Aktuelles Signal Status des Sicherungseingangs Änderung der Sicherungseingang...
  • Seite 49 PROJEKTOR VERWENDEN Menü BILD Erfahren Sie, wie Bildeinstellungen kon昀椀guriert werden. Untermenüs ‡ Bildmodus Dynamikumfang ‡ ‡ Helligkeit ‡ Kontrast ‡ Schärfe ‡ Gamma Dynamischer Kontrast ‡ ‡ Farbeinstellung ‡ Wandfarbe 3D-Setup ‡ Bildmodus Das Bildmodus-Menü bietet verschiedene Funktionen zur Optimierung des projizierten Bildes, um unter Berücksichtigung von Faktoren, wie Eingangsquelle, Leinwandfarbe und Umgebungsbeleuchtung, in allen Umgebungen optimale Bildqualität zu erzielen.
  • Seite 50 PROJEKTOR VERWENDEN Benutzer Vom Nutzer gespeicherte Bildeinstellungen. Dynamikumfang Kon昀椀gurieren Sie die HDR-Einstellung und ihren E昀昀ekt bei Anzeige eines Videos von 4K-Blu-ray-Playern und Streaminggeräten. HDR-Verarbeitung de-/aktivieren. HDR-Bildmodus Hell: Wählen Sie diesen Modus für stärker gesättigte Farben. ‡ Standard: Wählen Sie diesen Modus für natürlich aussehende Bilder. ‡...
  • Seite 51 PROJEKTOR VERWENDEN 1.8 / 2.0 / 2.4 / 2.6 Wählen Sie einen voreingestellten Gamma-Wert zur Anpassung der Bildleistung. Im Allgemeinen werden dunkle Bildteile umso heller, je kleiner der Wert ist. Dynamischer Kontrast Stellen Sie Dynamischer Kontrast zur Maximierung des Kontrasts bei dunklen Inhalten ein. Dynamisches Schwarz Aktivieren Sie diese Funktion zur automatischen Anpassung des Kontrastverhältnisses bei Videoquellen.
  • Seite 52 PROJEKTOR VERWENDEN Weißabgleich Passen Sie den Weißabgleich des projizierten Bildes über Verstärkung und Versatz an. Verstärkung und Versatz sind individuelle Regler für jeden verwendeten RGB-Kanal zur Festlegung der Grauskala. Verstärkung kalibriert die Farbe der dunklen Bereiche und Tendenz kalibriert die weißen Bereiche. Rot / Grün / Blauverstärkung: Passen Sie die Farbe heller Bildbereiche an.
  • Seite 53 PROJEKTOR VERWENDEN 3D-Tech Wählen Sie geeignete 3D-Technologie entscheidend der Art der Verarbeitung des 3D-Sync-Signals. DLP-Link: Wählen Sie DLP-Link, wenn das 3D-Sync-Signal durch die in den Projektor integriert DLP- ‡ Link-Technologie erzeugt wird. DLP-Link funktioniert nur mit einer Brille, die mit DLP-3D-Technologie kompatibel ist, und bei aktivierter 3D-Funktion.
  • Seite 54 PROJEKTOR VERWENDEN Wenn keine der beiden oben erwähnten Methoden das Problem löst, verwenden Sie bitte einen anderen 3D-IR-Emitter/3D-HF-Emitter oder versuchen Sie es mit einer der folgenden beiden Methoden. Verwenden Sie das Kabelfernbedienung-Eingangskabel für die IR-Fernbedienung. ‡ REMOTE IN REMOTE OUT Verwenden Sie die IR-Fernbedienung über das HDBaseT-Gerät (nicht im Lieferumfang enthalten).
  • Seite 55 PROJEKTOR VERWENDEN Menü ANZEIGE Erfahren Sie, wie Einstellungen kon昀椀guriert werden müssen, damit Bilder entsprechend Ihren Installationsbedingungen richtig projiziert werden. Untermenüs ‡ Seitenverhältnis ‡ Digitalzoom ‡ Bildversatz ‡ Geometriekorrektur ‡ Kantenmaske ‡ Standbild ‡ Testmuster ‡ BiB / BuB Seitenverhältnis Zum Einstellen des Seitenverhältnisses des projizierten Bildes. Die verfügbaren Optionen sind Autom., 4:3, 16:9, 16:10, LBX und Native.
  • Seite 56 PROJEKTOR VERWENDEN Geometriekorrektur Zum Kon昀椀gurieren der Geometrieeinstellungen, um die Bildform für verschiedene Projektions昀氀ächen anzupassen. Krümmungssteuerung Zum Kon昀椀gurieren der Verzerrungseinstellungen. Wählen Sie zwischen Grundlegend, Erweitert und AP. Grundlegend: Zum Kon昀椀gurieren von Trapezkorrektur, Kissenentzerrung und 4 Ecken. ‡ Erweitert: Stellen Sie Gitterfarbe und Gitterhintergrund ein und kon昀椀gurieren Sie die Einstellungen ‡...
  • Seite 57 PROJEKTOR VERWENDEN 4 Ecken: Zum Umformen des Bildes durch Bewegen der 4 Ecken des Bildes, damit es auf die ‡ angegebene Projektions昀氀äche passt. Erweiterte Krümmung Zum Kon昀椀gurieren erweiterter Verzerrungseinstellungen. ‡ Gitterfarbe: Wählen Sie eine Gitterfarbe für Verzerrungs- und Vermischungsmuster zwischen Grün, Magenta, Rot und Zyan.
  • Seite 58 PROJEKTOR VERWENDEN Bereich: Unterstützt zwei Ebenen Schwarzwert-Einstellung, oben und unten. Bitte vermeiden ± Sie überlappenden Bereiche der beiden Schichten, nur oberer Schwarzwert wird im überlappenden Bereich angezeigt. ± Aktivieren: Zum De-/Aktivieren des Schwarzwertes im ausgewählten Bereich. ± Bereich editieren: Die Bereichsanpassung des Schwarzwertes. Bei Aufrufen der Bereichseinstellungsansicht kann der Nutzer die „INFO“-Taste an der Fernbedienung drücken, damit die Schnelltaste Punkte hinzufügt oder entfernt.
  • Seite 59 PROJEKTOR VERWENDEN Bildschirm Zur Auswahl des geeigneten BiB- / BuB-Modus oder zum Deaktivieren der Funktion. ‡ Aus: Zum Deaktivieren des BiB- / BuB-Modus. ‡ BiB: Zur Anzeige einer Eingangsquelle im Hauptfenster und einer weiteren Eingangsquelle in einem eingefügten Fenster. ‡ BnB: Zeigt zwei Bilder in derselbe Größe an der Leinwand.
  • Seite 60 PROJEKTOR VERWENDEN Hinweis: Beachten Sie die nachstehende Tabelle bezüglich der BiB-/BuB-Kompatibilität. PIP/PBP-Kompatibilität PIP/PBP- DVI-D HDMI-1 HDMI-2 3G-SDI HDBaseT DisplayPort Matrix — — DVI-D — — HDMI-1 — HDMI-2 — 3G-SDI — HDBaseT — DisplayPort — Zurücksetzen Alle Einstellungen auf die werkseitigen Standardwerte zurücksetzen. Deutsch...
  • Seite 61 PROJEKTOR VERWENDEN Menü Input Settings Erfahren Sie, wie die Projektoreingangseinstellungen kon昀椀guriert werden. Untermenüs Automatische Quelle ‡ ‡ Active Inputs ‡ Anpassung der Latenzzeit ‡ Sicherungseingang ‡ ‡ HDMI ‡ HDBaseT Automatische Quelle Wenn Automatische Quelle aktiviert ist, erkennt und wählt der Projektor das Eingangssignal automatisch. Sobald eine Eingangsquelle ausgewählt ist, drücken Sie die INPUT-Taste an der Fernbedienung oder am Bedienfeld zum Umschalten zu anderen verfügbaren Quellen.
  • Seite 62 PROJEKTOR VERWENDEN Status des Sicherungseingangs Zur Anzeige des Funktionsstatus. Das Status des Sicherungseingangs ist aktiv, wenn folgende Bedingungen erfüllt werden: ‡ Auto-Wechsel ist ausgewählt. Die beiden Quellen weisen dieselbe Timing-Spezi昀椀kation auf. ‡ Die beiden Quellen sind aktiv. ‡ Der Projektor zeigt eine der beiden Quellen. ‡...
  • Seite 63 PROJEKTOR VERWENDEN Menü Device Setup Erfahren Sie, wie die Systemeinstellungen für den Projektor kon昀椀guriert werden. Untermenüs ‡ Sprache Projektion ‡ Objektiveinstellungen ‡ ‡ Aktiv-Bild-Setup ‡ Zeitplan Datum und Uhrzeit ‡ ‡ Energieeinst. ‡ Lichtq.-Einst. ‡ Blende ‡ Sicherheit ‡ ‡ Logo-Setup ‡...
  • Seite 64 PROJEKTOR VERWENDEN Hinweis: Schwebender Ring BX-CTA11 ‡ Für bessere optische Leistung passen Sie vor Anpassung von Zoom und Fokus den schwebenden Ring an. ‡ Die Schildskala des schwebenden Rings zeigt die Projektionsentfernung. ‡ Die Projektionsentfernung meint die Entfernung vom Projektorobjektiv zur Leinwand. Wenn bspw. Der Abstand zwischen Leinwand und Projektorobjektiv 2,1 m beträgt, passen Sie die Skala des schwebenden Rings für bessere Leistung auf „2,10“...
  • Seite 65 Die Funktionen im Menü Aktiv-Bild-Setup sind bei Projektionen von 120 bis 300 Zoll verfügbar und der Bildbereich muss die gesamte Projektions昀氀äche abdecken. Sie sollten die Software Optoma Visual Suite für nahtlose Einrichtungen und Kalibrierung verwenden. Sie sollten die Kalibrierung in einer dunklen Umgebung durchführen, damit andere Lichte昀昀ekte ‡...
  • Seite 66 PROJEKTOR VERWENDEN Zeitplanmodus Aktivieren oder deaktivieren Sie die Zeitplan-Funktion. Falls der Projektor über externe Geräte oder Software gesteuert wird, zeigt der Zeitplanmodus den AP-Modus und die Zeitplanfunktionen des Projektors werden ausgegraut. Heute anzeigen Zur Anzeige der für heute geplanten Ereignisliste. Hinweis: Achten Sie nach Einrichtung des Zeitplans darauf, alle Einstellungen zu speichern.
  • Seite 67 PROJEKTOR VERWENDEN Ereignisliste Seite Ereignisliste Seite - - : - - - -- -- -- -- - - 08:00 Einschalten - - : - - - -- -- -- -- - - 08:01 HDMI 1 - - : - - - -- -- -- -- - - Normaler Modus 08:01...
  • Seite 68 PROJEKTOR VERWENDEN Uhrzeit Stellen Sie die Zeit für den Projektor ein. Sommerzeit Aktivieren oder deaktivieren Sie die Sommerzeit-Funktion. NTP-Server Wählen Sie einen NTP-Server für den Netzwerkuhrmodus. Zeitzone Stellen Sie eine Zeitzone für den Netzwerkuhrmodus ein. Update-Intervall Stellen Sie das Aktualisierungsintervall von Datum und Uhrzeit ein. Anwenden Zur Anwendung von Änderungen an Datum und Uhrzeit.
  • Seite 69 PROJEKTOR VERWENDEN Energieeinst. Zur Kon昀椀guration der Energieeinstellungen der Projektors. Betriebsmod. (Standby) Zum Einrichten des Bereitschaftsmodus des Projektors. Öko: Minimale Leistungsaufnahme (< 0,5 Watt), ermöglicht keine Netzwerksteuerung. ‡ Aktiv: Geringe Leistungsaufnahme: (< 2 Watt), ermöglicht dem LAN-Modul das Aufrufen des ‡ Ruhezustands und unterstützt das Aufwecken über Wake on LAN (WoL).
  • Seite 70 PROJEKTOR VERWENDEN Helligkeitsstufe: Zur Anpassung der Helligkeit von 30 % auf 100 %. ‡ ‡ Konstante Helligkeit: Aktivieren Sie dies, damit die Bildhelligkeit bei der eingestellten Helligkeit gewahrt wird. Ein spezieller Algorithmus zur Kompensation der natürlichen Helligkeitsabnahme, damit das Bild bei einer festen Helligkeit angezeigt werden kann. Blende Zur Einrichtung des Blendenverhaltens.
  • Seite 71 PROJEKTOR VERWENDEN Logo-Setup Zur Festlegung des Logos im Startbild. Logo ändern Zum Ändern des Logos im Startbild. Neben Standardlogo können Benutzer aus Neutral, Benutzer Logo und Aufgenommenes Logobild wählen. Standardlogo: Standardlogo des Projektors. ‡ ‡ Neutral: Das Logo wird nicht im Startbild angezeigt. Benutzer Logo: Benutzerde昀椀niertes Logo.
  • Seite 72 PROJEKTOR VERWENDEN Menü Kommunikation Über das Menü Kommunikation können Sie die Einstellungen kon昀椀gurieren, mit deren Hilfe der Projektor mit anderen Projektoren oder Steuergeräten kommunizieren kann. Untermenüs Projektor-ID ‡ Remote-Setup ‡ ‡ Netzwerk-Setup ‡ E-Mail-Benachrichtigung ‡ Steuerung ‡ Baudrate Zusätzliche Informationen ‡...
  • Seite 73 PROJEKTOR VERWENDEN Netzwerk-Setup Zur Kon昀椀guration der Netzwerkeinstellungen der Projektors. LAN-Schnittstelle Legen Sie zur Vermeidung von Kon昀氀ikten die LAN-Schnittstelle auf RJ-45 oder HDBaseT fest. MAC-Adresse Zeigt die MAC-Adresse. (schreibgeschützt) Netzwerkstatus Zeigt den Netzwerkverbindungsstatus. (schreibgeschützt) DHCP Schalten Sie DHCP ein, damit IP-Adresse, Subnet-Maske, Gateway und DNS automatisch bezogen werden. IP-Adresse Weisen Sie die IP-Adresse des Projektors zu.
  • Seite 74 Zur Steuerung des Projektors mit einem Webbrowser. (Port: 80) Weitere Informationen 昀椀nden Sie unter „Webbedienfeld verwenden“ auf Seite 75. Optoma Management Suite (OMS) Zur Steuerung des Projektors mit OMS. Weitere Informationen 昀椀nden Sie auf der Webseite https://www.optoma.com. Zurücksetzen Zum Zurücksetzen der Steuerungsfunktionen auf die werkseitigen Standardwerte. Projektor...
  • Seite 75 PROJEKTOR VERWENDEN Webbedienfeld verwenden Das Webbedienfeld ermöglicht die Benutzer die Kon昀椀guration verschiedener Projektoreinstellungen über einen Webbrowser von einem PC oder Mobilgerät aus. Systemanforderungen Stellen Sie zur Nutzung des Webbedienfeldes sicher, dass Ihre Geräte und die Software die Mindestsystemanforderungen erfüllen. RJ45-Kabel (CAT-5e) oder WLAN-Dongle ‡...
  • Seite 76 PROJEKTOR VERWENDEN Auf das Webbedienfeld zugreifen Wenn ein Netzwerk verfügbar ist, verbinden Sie Projektor und Computer mit demselben Netzwerk. Verwenden Sie die Projektoradresse als Web-URL zum Ö昀昀nen des Webbedienfeldes in einem Browser. Prüfen Sie die Projektoradresse über das OSD-Menü. Wählen Sie in einem Kabelnetzwerk Kommunikation > Netzwerk-Setup > IP-Adresse. ‡...
  • Seite 77 PROJEKTOR VERWENDEN RS-232-Befehl per Telnet verwenden Dieser Projektor unterstützt den Einsatz von RS232-Befehlen durch Telnet-Verbindung. Richten Sie eine direkte Verbindung zwischen dem Projektor und Computer ein. Beachten Sie bitte Projektor direkt mit einem Computer verbinden auf Seite 76. Deaktivieren Sie die Firewall am Computer. Ö昀昀nen Sie den Befehlsdialog auf dem Computer.
  • Seite 78 ZUSÄTZLICHE INFORMATIONEN Kompatible Au昀氀ösungen Timing-Tabelle Au昀氀ösung V. Sync (Hz) Signaltyp Signalformat Seitenverhältnis YPbPr 640 x 350 Nicht zutre昀昀end 16:10 640 x 400 Nicht zutre昀昀end Nicht zutre昀昀end Nicht zutre昀昀end Nicht zutre昀昀end 1,33 Nicht zutre昀昀end 640 x 480 Nicht zutre昀昀end Nicht zutre昀昀end Nicht zutre昀昀end 720 x 400 Nicht zutre昀昀end...
  • Seite 79 ZUSÄTZLICHE INFORMATIONEN Au昀氀ösung V. Sync (Hz) Signaltyp Signalformat Seitenverhältnis YPbPr Nicht zutre昀昀end WUXGA RB 1920 x 1200RB 16:10 Nicht zutre昀昀end Nicht zutre昀昀end 2560 x 1440RB 1,78 16:9 Nicht zutre昀昀end Nicht zutre昀昀end SDTV (480i) 720 x 480 59,94 Nicht zutre昀昀end SDTV (480i) 720 x 480 Nicht zutre昀昀end SDTV (576i)
  • Seite 80 ZUSÄTZLICHE INFORMATIONEN Au昀氀ösung V. Sync (Hz) Signaltyp Signalformat Seitenverhältnis YPbPr Nicht zutre昀昀end Nicht zutre昀昀end Frame-Packing 1280 x 720 1,78 16:9 59,94 Nicht zutre昀昀end Nicht zutre昀昀end (720p) Nicht zutre昀昀end Nicht zutre昀昀end Nicht zutre昀昀end Nicht zutre昀昀end Side-by-Side 1920 x 1080 1,78 16:9 59,94 Nicht zutre昀昀end Nicht zutre昀昀end (1080i)
  • Seite 81 ZUSÄTZLICHE INFORMATIONEN HDMI 1/HDMI 2 Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit 640 x 350 16:10 640 x 400 1,33 640 x 480 720 x 400 800 x 600 1,33...
  • Seite 82 ZUSÄTZLICHE INFORMATIONEN HDMI 1/HDMI 2 Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit WUXGA RB 1920 x 1200RB 16:10 2560 x 1440RB 1,78 16:9 SDTV (480i)
  • Seite 83 ZUSÄTZLICHE INFORMATIONEN HDMI 1/HDMI 2 Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit Nicht Nicht Nicht Nicht Nicht Nicht Nicht 23,98 zutref- zutref- zutref- zutref-...
  • Seite 84 ZUSÄTZLICHE INFORMATIONEN HDMI 1/HDMI 2 Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit Top/Bottom 1280 x 720 1,78 16:9 59,94 (720p) Obligatorisches 23,98 Top/Bottom 1920 x 1080...
  • Seite 85 ZUSÄTZLICHE INFORMATIONEN Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit 640 x 350 16:10 640 x 400 1,33 640 x 480 720 x 400 Nicht Nicht Nicht...
  • Seite 86 ZUSÄTZLICHE INFORMATIONEN Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit 1280x960 1,33 SXGA 1280 x 1024 1,25 Nicht Nicht Nicht Nicht Nicht 1360 x 765 zutref- zutref-...
  • Seite 87 ZUSÄTZLICHE INFORMATIONEN Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit Nicht Nicht Nicht Nicht Nicht Nicht Nicht SDTV (480i) 720 x 480 59,94 zutref- zutref-...
  • Seite 88 ZUSÄTZLICHE INFORMATIONEN Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit Nicht Nicht Nicht Nicht Nicht Nicht Nicht zutref- zutref- zutref- zutref- zutref- zutref- zutref- fend...
  • Seite 89 ZUSÄTZLICHE INFORMATIONEN Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit Nicht Nicht Nicht Nicht Nicht Nicht Nicht 23,98 zutref- zutref- zutref- zutref- zutref- zutref- zutref-...
  • Seite 90 ZUSÄTZLICHE INFORMATIONEN Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit Nicht Nicht Nicht Nicht Nicht Nicht Nicht zutref- zutref- zutref- zutref- zutref- zutref- zutref- fend...
  • Seite 91 ZUSÄTZLICHE INFORMATIONEN 3G-SDI Au昀氀ösung V. Sync (Hz) Signaltyp Signalformat Seitenverhältnis YCbCr 4:2:2 10 Bit 640 x 350 Nicht zutre昀昀end 16:10 640 x 400 Nicht zutre昀昀end Nicht zutre昀昀end 1,33 Nicht zutre昀昀end 640 x 480 Nicht zutre昀昀end Nicht zutre昀昀end Nicht zutre昀昀end 720 x 400 Nicht zutre昀昀end Nicht zutre昀昀end Nicht zutre昀昀end...
  • Seite 92 ZUSÄTZLICHE INFORMATIONEN 3G-SDI Au昀氀ösung V. Sync (Hz) Signaltyp Signalformat Seitenverhältnis YCbCr 4:2:2 10 Bit SDTV (480i) 720 x 480 59,94 Nicht zutre昀昀end SDTV (480i) 720 x 480 Nicht zutre昀昀end SDTV (576i) 720 x 576 1,25 Nicht zutre昀昀end EDTV (480p) 720 x 480 59,94 Nicht zutre昀昀end EDTV (480p)
  • Seite 93 ZUSÄTZLICHE INFORMATIONEN 3G-SDI Au昀氀ösung V. Sync (Hz) Signaltyp Signalformat Seitenverhältnis YCbCr 4:2:2 10 Bit Nicht zutre昀昀end Frame-Packing 1280 x 720 1,78 16:9 59,94 Nicht zutre昀昀end (720p) Nicht zutre昀昀end Nicht zutre昀昀end Side-by-Side 1920 x 1080 1,78 16:9 59,94 Nicht zutre昀昀end (1080i) Nicht zutre昀昀end Nicht zutre昀昀end Nicht zutre昀昀end...
  • Seite 94 ZUSÄTZLICHE INFORMATIONEN HDBaseT Signalfor- Seitenver- YCbCr Au昀氀ösung Signaltyp Sync YCbCr 4:4:4 hältnis 4:2:2 (Hz) 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit 640 x 350 16:10 640 x 400 1,33 640 x 480 720 x 400 800 x 600 1,33 SVGA...
  • Seite 95 ZUSÄTZLICHE INFORMATIONEN HDBaseT Signalfor- Seitenver- YCbCr Au昀氀ösung Signaltyp Sync YCbCr 4:4:4 hältnis 4:2:2 (Hz) 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit 1600 x 900 1,78 16:9 WXGA++ UXGA 1600 x 1200 1,33 Nicht zutref- fend 1680 x 1050...
  • Seite 96 ZUSÄTZLICHE INFORMATIONEN HDBaseT Signalfor- Seitenver- YCbCr Au昀氀ösung Signaltyp Sync YCbCr 4:4:4 hältnis 4:2:2 (Hz) 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit Nicht Nicht Nicht Nicht Nicht Nicht Nicht zutref- zutref- zutref- zutref- zutref- zutref- zutref- fend...
  • Seite 97 ZUSÄTZLICHE INFORMATIONEN HDBaseT Signalfor- Seitenver- YCbCr Au昀氀ösung Signaltyp Sync YCbCr 4:4:4 hältnis 4:2:2 (Hz) 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit 23,98 Frame- Obligatorisches 1920 x 1080 1,78 16:9 Packing (1080p) Frame- 1280 x 720 1,78 16:9 59,94...
  • Seite 98 ZUSÄTZLICHE INFORMATIONEN HDBaseT Signalfor- Seitenver- YCbCr Au昀氀ösung Signaltyp Sync YCbCr 4:4:4 hältnis 4:2:2 (Hz) 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit Nicht Nicht Nicht Nicht 3840 x 2160 3840 x 2160 1,78 16:9 zutref- zutref- zutref-...
  • Seite 99 ZUSÄTZLICHE INFORMATIONEN DisplayPort Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit 640 x 350 16:10 640 x 400 Nicht 1,33 zutref- fend 640 x 480 Nicht zutref-...
  • Seite 100 ZUSÄTZLICHE INFORMATIONEN DisplayPort Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit Nicht Nicht Nicht Nicht Nicht 1360 x 765 zutref- zutref- zutref- zutref- zutref- fend...
  • Seite 101 ZUSÄTZLICHE INFORMATIONEN DisplayPort Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit 23,98 29,97 HDTV (1080p) 1920 x 1080 1,78 16:9 Fernsehen 59,94 Nicht Nicht Nicht...
  • Seite 102 ZUSÄTZLICHE INFORMATIONEN DisplayPort Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit Nicht Nicht Nicht Nicht Nicht Nicht Nicht zutref- zutref- zutref- zutref- zutref- zutref- zutref-...
  • Seite 103 ZUSÄTZLICHE INFORMATIONEN DisplayPort Seitenver- V. Sync YCbCr Au昀氀ösung Signaltyp Signalformat YCbCr 4:4:4 (Hz) hältnis 4:2:2 8 Bit 10 Bit 12 Bit 8 Bit 10 Bit 12 Bit 8 Bit Nicht Nicht Nicht Nicht Nicht Nicht Nicht zutref- zutref- zutref- zutref- zutref- zutref- zutref-...
  • Seite 104 ZUSÄTZLICHE INFORMATIONEN EDID-Tabelle Etabliertes Timing: Standard-Timing: Detailtiming: 720 x 400 bei 70 Hz 1440 900 bei 75 Hz 1920 1200 bei 59 Hz 400 bei 88 Hz 1280 800 bei 75 Hz 1920 1080 bei 60 Hz 480 bei 60 Hz 1280 1024 bei 60 Hz 480 bei 67 Hz...
  • Seite 105 ZUSÄTZLICHE INFORMATIONEN HDMI 1.4 Etabliertes Timing: Standard-Timing: Detailtiming: 720 x 400 bei 70 Hz 1024 768 bei 120 Hz 1920 1200 bei 59 Hz 400 bei 88 Hz 1280 800 bei 75 Hz 1920 1080 bei 60 Hz 480 bei 60 Hz 1280 1024 bei 60 Hz 480 bei 60 Hz...
  • Seite 106 ZUSÄTZLICHE INFORMATIONEN HDMI 2.0 Etabliertes Timing: Standard-Timing: Detailtiming: 720 x 400 bei 70 Hz 1024 768 bei 120 Hz 1920 1200 bei 59 Hz 400 bei 88 Hz 1280 800 bei 75 Hz 1920 1080 bei 60 Hz 480 bei 60 Hz 1280 1024 bei 60 Hz 480 bei 60 Hz...
  • Seite 107 ZUSÄTZLICHE INFORMATIONEN Bildgröße und Projektionsabstand Plattform WUXGA (16:10) 0,96 Zoll Projektionsobjektiv BX-CTA11 BX-CTA18 BX-CTA19 BX-CTA20 BX-CTA21 BX-CTA22 BX-CTA23 BX-CTA27 Verhältnis des Projektionsabstands 0,65 0,75 0,84 1,02 1,02 1,36 1,50 2,00 2,00 4,00 4,00 7,20 10,8 (Weitwinkel/Tele) Zoomverhältnis 1.15x 1.2x 1.33x 1.25x 1.33x 1.8x...
  • Seite 108 ZUSÄTZLICHE INFORMATIONEN Projektionsentfernung Der Abstand zwischen Projektor und Leinwand ermittelt die ungefähre Bildgröße. Je weiter der Projektor von der Leinwand entfernt ist, desto größer ist das projizierte Bild. Die Bildgröße variiert zudem je nach Seitenverhältnis, Zoom und anderen Einstellungen. Projektionsentfernung Motorisierter Objektivversatzbereich Optischer Objektivversatzbereich Mechanischer Versatzbereich...
  • Seite 109 ZUSÄTZLICHE INFORMATIONEN Optischer Objektivversatzbereich Mechanischer Versatzbereich Projektionsobjektiv ∆Ho ∆Vo Max. von ∆Hm Max. von ∆Vm BX-CTA20, BX-CTA21, BX-CTA22, BX-CTA23, 50 % 120% 50 % 120% BX-CTA27 lmage circle V: Höhe des projizierten Bildes H: Breite des projizierten Bildes ∆V ∆V Projiziertes Bild Wenn das Objektiv über den beschriebenen Betriebsbereich hinaus verschoben wird, könnten die Bildränder dunkler oder die Bilder unscharf...
  • Seite 110 ZUSÄTZLICHE INFORMATIONEN Projektorabmessungen und Deckenmontage Falls Sie ein Deckenmontageset eines Drittherstellers nutzen möchten, vergewissern Sie sich bitte, dass die Schrauben zur Befestigung einer Halterung am Projektor mit den folgenden Spezi昀椀kationen übereinstimmen: Schraubentyp: M8 x 1.25P x 4 ‡ Min. 10 mm - Max. 15mm ‡...
  • Seite 111 ZUSÄTZLICHE INFORMATIONEN IR-Fernbedienungscodes Schlüs- Adresse Daten Wieder- Tastenlegen- holungs- Beschreibung Byte 1 Byte 2 Byte 3 Byte 4 format Position Zum Einschalten des Projektors drücken. Ein ( Zum Ausschalten des Projektors drücken. Aus ( Als Zi昀昀erntasten „1“ nutzen. Als Zi昀昀erntasten „2“ nutzen. Als Zi昀昀erntasten „3“...
  • Seite 112 ZUSÄTZLICHE INFORMATIONEN Schlüs- Adresse Daten Wieder- Tastenlegen- holungs- Beschreibung Byte 1 Byte 2 Byte 3 Byte 4 format Position Als Zi昀昀erntasten „6“ nutzen. Als Zi昀昀erntasten „7“ nutzen. Als Zi昀昀erntasten „8“ nutzen. Als Zi昀昀erntasten „9“ nutzen. Zur Anzeige von Informationen über das Info ( Eingangsbild drücken Als Zi昀昀erntasten „0“...
  • Seite 113 ZUSÄTZLICHE INFORMATIONEN Schlüs- Adresse Daten Wieder- Tastenlegen- holungs- Beschreibung Byte 1 Byte 2 Byte 3 Byte 4 format Position Zum Anpassen der horizontalen Trapezkorrektur Trapezkorrek- drücken. Zur Anpassung des Zooms drücken, damit eine Zoom gewünschte Bildgröße erreicht wird. Zum Anpassen der vertikalen Trapezkorrektur Trapezkorrek- drücken.
  • Seite 114 Die Funktionen im Menü Aktiv-Bild-Setup sind bei Projektionen aus 120 bis 300 Zoll verfügbar. ‡ Installieren Sie keine starken Lichtquellen oder re昀氀ektierenden Flächen zwischen Kameraansicht und ‡ projiziertem Bild. ‡ Falls eine Fehlermeldung während der Kalibrierung erscheint, beachten Sie „Kamera- Problemlösungsanleitung oder wenden Sie sich zur Unterstützung an Optoma. Deutsch...
  • Seite 115 ZUSÄTZLICHE INFORMATIONEN Sonstige Probleme Der Projektor reagiert auf keine Steuerung Schalten Sie den Projektor nach Möglichkeit aus, ziehen Sie das Netzkabel und warten Sie ‡ mindestens 20 Sekunden, bevor Sie das Netzkabel wieder anschließen. Fernbedienungsprobleme Wenn die Fernbedienung nicht funktioniert Prüfen Sie den Betriebswinkel der Fernbedienung innerhalb ±...
  • Seite 116 ZUSÄTZLICHE INFORMATIONEN LED-Statusanzeigen 1. Hell 2. Status 3. AV stumm Die LED-Statusanzeigen be昀椀nden sich an der Rückseite des Projektors. Jede LED ist nachstehend de昀椀niert. Hell Status AV stumm Nachricht Grün Grün Grün Orange Orange Orange Bereitschaftsmo- Eingeschaltet Blinkt (Aufwärmung) Eingeschaltet und Laserdiode Leuchtet Leuchtet...
  • Seite 117 ZUSÄTZLICHE INFORMATIONEN Technische Daten Optisch Beschreibung Au昀氀ösung WUXGA (1920 x 1200) Objektiv Motorisierter Zoom/Fokus und vollständiger Objektivversatz 50 Zoll bis 500 Zoll Bildgröße (diagonal) Bitte beachten Sie die „Projektionsabstand“-Spezi昀椀kationen in „Bildgröße und Projektionsentfernung Projektionsabstand“ auf Seite 107. Elektrisch Beschreibung 2 x HDMI-Eingang (Version 2.0) (mit Sperrschraube) 1 x DisplayPort 1.2a 1 x DVI-D Eingänge...
  • Seite 118 ZUSÄTZLICHE INFORMATIONEN Anweisungen zur manuellen Verzerrungssteuerung Die Option Verzerrungs-/Vermischungsregelung muss auf die OSD-Option eingestellt werden. Schritte: Menü -> Anzeige -> Geometriekorrektur -> Verzerrungsregelung -> Erweitert. Eine Änderung der Rasterfarbe kann dabei helfen, die Rasterfarblinien an jedem Projektor bei Abschluss der Verzerrungsanpassung zu unterscheiden. Die Optionen Warp/Blend Grid Color beinhalten: Grün (Standard), Magenta, Rot und Cyan.
  • Seite 119 ZUSÄTZLICHE INFORMATIONEN Die linke Seite des überlappenden Bereichs verschiebt sich entlang der Werte der Vermischungseinstellung. Der überlappende Bereich wird durch ein Quadrat mit heller Farbe gezeigt. Passen Sie die Überlappungsgröße an, bis die linke Seite des überlappenden Bereichs des linken Projektors nicht mehr über den linken Rand des rechten Projektors hinausragt. 3.3 Passen Sie die Überlappungsgröße des linken Rands des rechten Projektors an.
  • Seite 120 ZUSÄTZLICHE INFORMATIONEN Verschieben Sie dann mit  ,  ,  oder  die ausgewählte Punktposition. Drücken Sie , um zur vorherigen Seite zurückzukehren. Innere Krümmung: Innensteuerung ein-/ausschalten. Verzerrung innen unterstützt den Rasterpunkt 2x2 nicht. Hinweis: Der überlappende Bereiche ist im Verzerrungsmuster in vier gleiche Teile unterteilt. Verwenden Sie die Verzerrungseinstellung zur Ausrichtung der Rasterlinien der Überlappung mit den beiden Projektoren zum Abschließen der manuellen Vermischung.
  • Seite 121 ZUSÄTZLICHE INFORMATIONEN RS232-Protokollfunktionsliste Baudrate: 115200 (Standard, von Nutzereinstellung abhängig) Datenbit: 8 Parität: Kein Stoppbit: 1 Flusskontrolle: Kein UART16550 FIFO: Deaktivieren Write Command Lead Code Projector ID Command space variable carriage return Prefix 00~99 0~9999 suffix 000~999 (Default: 00) Pass: Fail: Read Command Projector ID Command...
  • Seite 122 ZUSÄTZLICHE INFORMATIONEN Character to HEX table Character Space CR (Enter) e.g. ASCII to HEX RS232 Command Hauptmenü: Bild Main Menu: Image Write Command Read Command User Command Response Command Response Level 2 Level 3 Level 4 Level 5 Option / Value Step Data Pass...
  • Seite 123 ZUSÄTZLICHE INFORMATIONEN Write Command Read Command User Command Response Command Response Level 2 Level 3 Level 4 Level 5 Option / Value Step Data Set Para. Fail Pass Value Fail Pass ● Blue Offset 0-100 ~XX29 0~100 ● White Enhancement 0-10 ~XX34 0~10...
  • Seite 124 ZUSÄTZLICHE INFORMATIONEN Hauptmenü: Anzeige Main Menu: Display Write Command Read Command User Command Response Command Response Level 2 Level 3 Level 4 Level 5 Level 6 Option / Value Step Data Set Para. Fail Pass Value Fail Pass Aspect Ratio Auto ~XX60 ~XX127...
  • Seite 125 ZUSÄTZLICHE INFORMATIONEN Write Command Read Command User Command Response Command Response Level 2 Level 3 Level 4 Level 5 Level 6 Option / Value Step Data Pass Set Para. Fail Pass Value Fail Blend Setting Blend Width Overlap Grid ~XX169 Number ~XX169 ~XX169...
  • Seite 126 ZUSÄTZLICHE INFORMATIONEN Write Command Read Command User Command Response Command Response Level 2 Level 3 Level 4 Level 5 Level 6 Option / Value Step Data Set Para. Fail Pass Value Fail Pass Reset ~XX561 ● Edge Mask 0-10 ~XX61 0~10 Freeze Screen Unfreeze...
  • Seite 127 ZUSÄTZLICHE INFORMATIONEN Hauptmenü: Input Settings Main Menu:Input Settings Write Command Read Command Command Response Command Response Level 2 Level 3 Level 4 Option / Value Step User Data Pass Set Para. Fail Pass Value Fail Auto Source ~XX563 ● ~XX563 Quick Resync ~XX315 ●...
  • Seite 128 ZUSÄTZLICHE INFORMATIONEN Hauptmenü: Device Setup Main Menu:Device Setup Write Command Read Command Level 2 Level 3 Level 4 Level 5 Option / Value Step User Data Command Response Command Response Set Para. Fail Pass Fail Pass Value Language English ~XX70 Deutsch ~XX70 Français...
  • Seite 129 ZUSÄTZLICHE INFORMATIONEN Main Menu:Device Setup Write Command Read Command Level 2 Level 3 Level 4 Level 5 Option / Value Step User Data Command Response Command Response Pass Set Para. Fail Pass Value Fail Monday / Schedule Enable ~XX284 0 ~n ●...
  • Seite 130 ZUSÄTZLICHE INFORMATIONEN Main Menu:Device Setup Write Command Read Command Level 2 Level 3 Level 4 Level 5 Option / Value Step User Data Command Response Command Response Set Para. Fail Pass Fail Pass Value ~XX482 UTC+08:45 UTC+08:00 ~XX482 UTC+07:00 ~XX482 UTC+06:30 ~XX482 UTC+06:00...
  • Seite 131 ZUSÄTZLICHE INFORMATIONEN Hauptmenü: Kommunikation Main Menu: Communication Write Command Read Command Level 3 Level 4 Level 5 Option / Value Step User Data Command Response Command Response Level 2 Pass CMD space Set Para. Fail Pass CMD space Value Fail ●...
  • Seite 132 ZUSÄTZLICHE INFORMATIONEN Main Menu: Communication Write Command Read Command Level 2 Level 3 Level 4 Level 5 Option / Value Step User Data Command Response Command Response Pass CMD space Set Para. Fail Pass CMD space Value Fail ● ~XX454 ●...
  • Seite 133 ZUSÄTZLICHE INFORMATIONEN Sonstiges RS232 Other RS232 Write Command Read Command Command Response Command Response Level 1 Level 2 Level 3 Set Para. Fail CMD Value Fail Pass When projector in standby, RS232 have to support Power On ~XX00 ~XX124 Power On with password ~XX00 1 ~nnnn Information...
  • Seite 134 ~XX155 Fan Status Level Green/Normal ~XX159 Orange/Notice ~XX159 Red/Warning ~XX159 Projector Device Type ~XX149 Model Name Optoma WUXGA ~XX151 Camera Status ~XX221 k a=0 Camera disconnect a=1 Camera supported OSD Lock On(~nnnn: security password) ~XX239 1 ~nnnn ~XX229 ~XX239 2 ~nnnn...
  • Seite 135 ZUSÄTZLICHE INFORMATIONEN Other RS232 Write Command Read Command Level 2 Command Response Command Response Level 1 Level 3 Display message on the OSD ~XX210 nn…n (50 charactors) Filter Wheel Index ~XX528 0000~9999 ~XX530 k 0000~9999 Phosphor Wheel Index ~XX529 0000~9999 ~XX531 k 0000~9999 Remote Control Simulation...
  • Seite 136 Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. Japan Optoma Technology, Inc. 888-289-6786 https://www.optoma.com/jp/ 47697 Westinghouse Drive. 510-897-8601 Fremont, Ca 94539 services@optoma.com Taiwan https://www.optoma.com/tw/ Kanada Optoma Technology, Inc. 888-289-6786 China 47697 Westinghouse Drive. 510-897-8601...
  • Seite 137 www.optoma.com...
