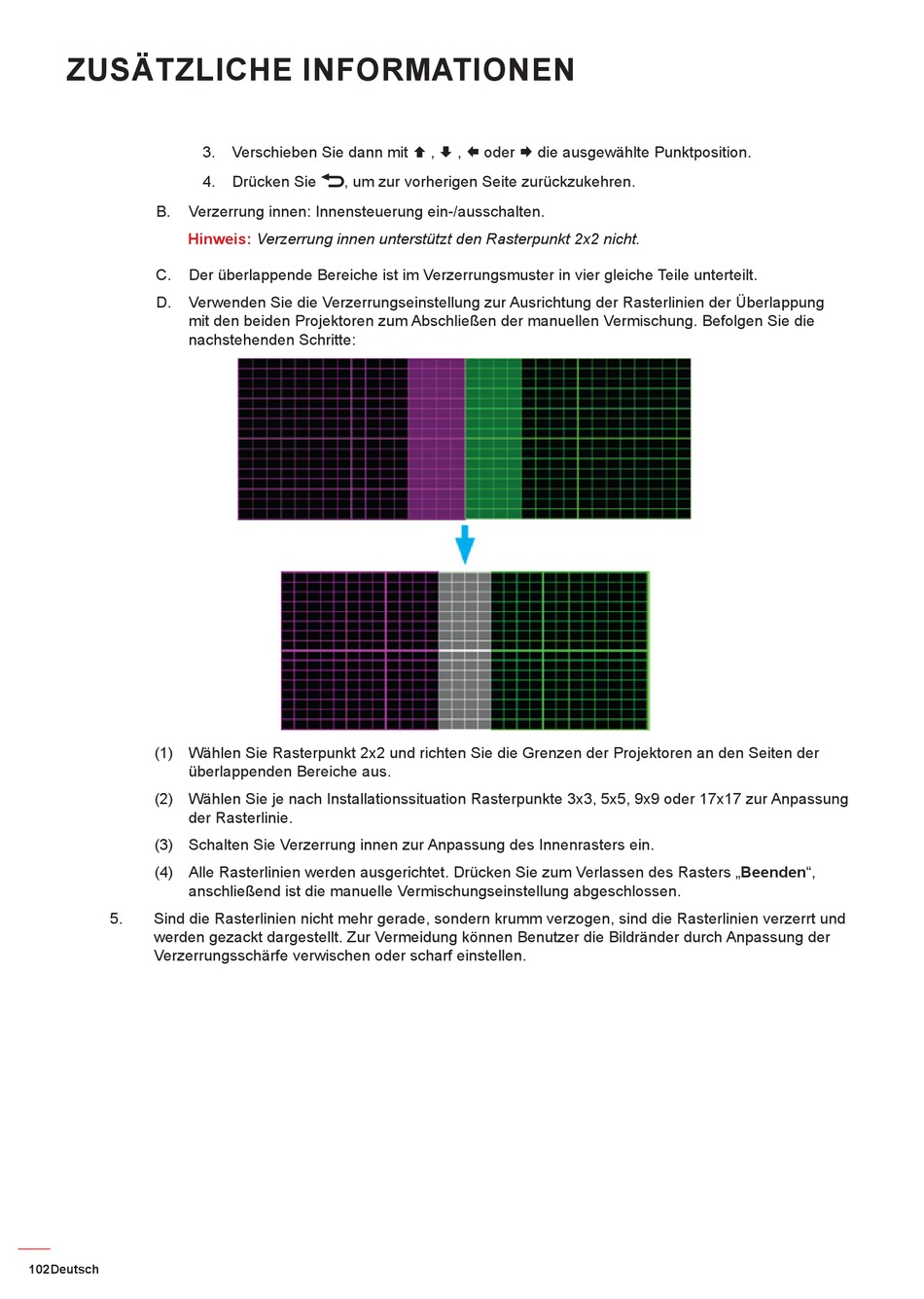

Optoma ZU1300 Bedienungsanleitung Seite 102

ZUSÄTZLICHE INFORMATIONEN
B. Verzerrung innen: Innensteuerung ein-/ausschalten.
Hinweis:
C. Der überlappende Bereiche ist im Verzerrungsmuster in vier gleiche Teile unterteilt.
D. Verwenden Sie die Verzerrungseinstellung zur Ausrichtung der Rasterlinien der Überlappung
mit den beiden Projektoren zum Abschließen der manuellen Vermischung. Befolgen Sie die
nachstehenden Schritte:
(1) Wählen Sie Rasterpunkt 2x2 und richten Sie die Grenzen der Projektoren an den Seiten der
überlappenden Bereiche aus.
(2) Wählen Sie je nach Installationssituation Rasterpunkte 3x3, 5x5, 9x9 oder 17x17 zur Anpassung
der Rasterlinie.
(3) Schalten Sie Verzerrung innen zur Anpassung des Innenrasters ein.
(4) Alle Rasterlinien werden ausgerichtet. Drücken Sie zum Verlassen des Rasters „Beenden",
anschließend ist die manuelle Vermischungseinstellung abgeschlossen.
5. Sind die Rasterlinien nicht mehr gerade, sondern krumm verzogen, sind die Rasterlinien verzerrt und
werden gezackt dargestellt. Zur Vermeidung können Benutzer die Bildränder durch Anpassung der
Verzerrungsschärfe verwischen oder scharf einstellen.
102 Deutsch
3. Verschieben Sie dann mit  ,  ,  oder  die ausgewählte Punktposition.
4. Drücken Sie , um zur vorherigen Seite zurückzukehren.
Verzerrung innen unterstützt den Rasterpunkt 2x2 nicht.
