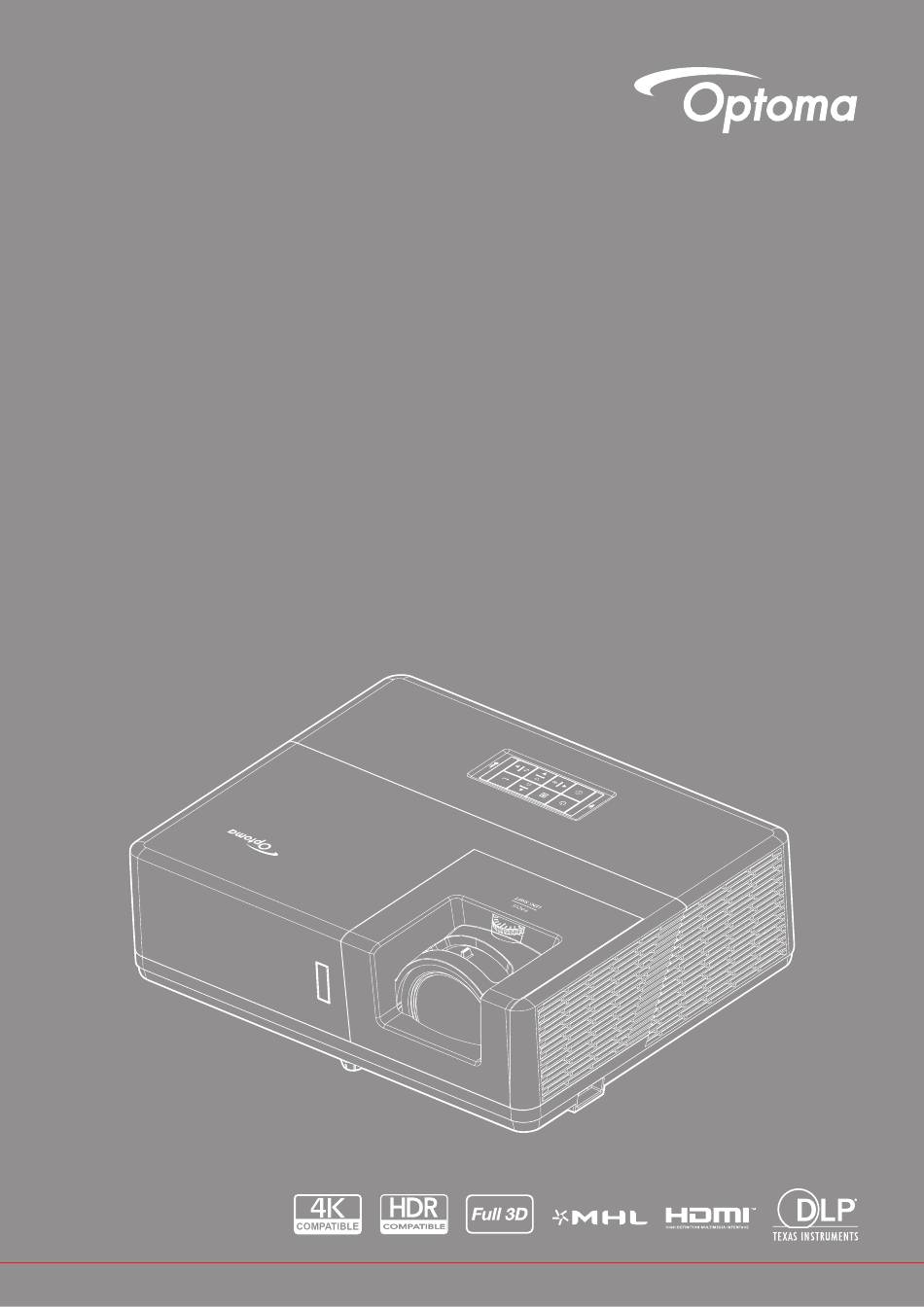

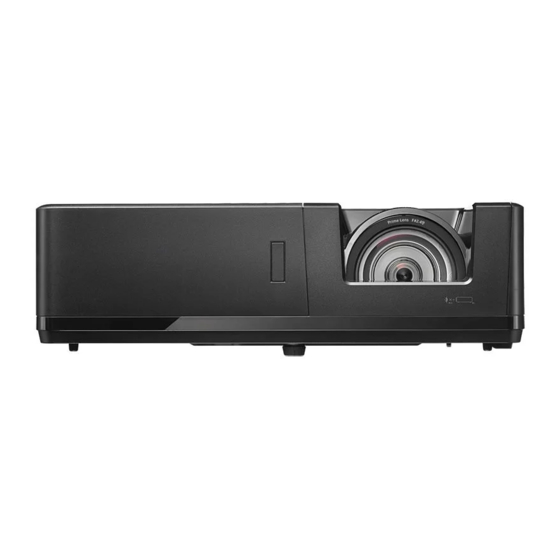

- Seite 1 -Projektor ® Bedienungsanleitung...
- Seite 2 INHALTSVERZEICHNIS SICHERHEIT ..................4 Wichtige Sicherheitshinweise ....................4 Sicherheitsinformationen zur Laserstrahlung ................5 Laserhinweis..........................5 Urheberrecht..........................6 Haftungsausschluss ........................6 Anerkennung von Marken ......................6 FCC ............................6 Konformitätserklärung für EU-Länder ..................7 WEEE ............................7 EINFÜHRUNG ..................8 Lieferumfang..........................8 Standardzubehör ........................
- Seite 3 Staubfilter installieren und reinigen ..................53 ZUSÄTZLICHE INFORMATIONEN ............ 54 Kompatible Auflösungen ......................54 Bildgröße und Projektionsabstand.................... 57 Projektorabmessungen und Deckenmontage ................59 IR-Fernbedienungscodes ......................60 Problemlösung.......................... 62 Warnanzeigen .......................... 64 Technische Daten ........................65 Optoma-Niederlassungen weltweit ................... 66 Deutsch...
- Seite 4 Versuchen Sie niemals den Projektor in Eigenregie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. ‡ Achten Sie auf die Sicherheitshinweise am Projektorgehäuse.
- Seite 5 ‡ Verwenden Sie nur vom Hersteller angegebene Zubehörteile/Zusatzgeräte. ‡ Blicken Sie während des Betriebs nicht direkt in der Projektorobjektiv. Das helle Licht kann Ihren Augen schaden. ‡ Der Projektor erkennt automatisch die Lebensdauer der Lichtquelle. ‡ Lassen Sie nach Ausschalten des Projektors das Gebläse noch einige Minuten in Betrieb, bevor Sie die Stromversorgung trennen.
- Seite 6 Urheberrecht Diese Publikation, einschließlich aller Fotos, Abbildungen und Software, ist durch internationale Urheberrechte geschützt, wobei alle Rechte vorbehalten werden. Weder diese Anleitung noch irgendwelche hierin enthaltenen Materialien dürfen ohne schriftliche Genehmigung des Urhebers reproduziert werden. © Copyright 2019 Haftungsausschluss Die Informationen in diesem Dokument können ohne Ankündigung geändert werden. Der Hersteller macht keine Zusicherungen oder Garantien bezüglich der Inhalte dieses Dokuments und lehnt insbesondere jegliche implizierten Garantien bezüglich der Marktgängigkeit oder Eignung für einen bestimmten Zweck ab.
- Seite 7 Betriebsbedingungen Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: 1. Das Gerät darf keine schädlichen Interferenzen verursachen. 2. Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Hinweis: Anwender in Kanada Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003.
- Seite 8 DisplayPort Projektor Fernbedienung Netzkabel Dokumentation Hinweis: ‡ Die Fernbedienung wird mit der Batterie geliefert. ‡ * Informationen zur europäischen Garantie finden Sie unter www.optoma.com. Optionales Zubehör Objektivabdeckung CD mit Tragetasche VGA-Kabel Bedienungsanleitung Hinweis: ‡ Optionales Zubehör kann je nach Modell, technischen Daten und Region variieren.
- Seite 9 EINFÜHRUNG Produktübersicht Hinweis: ‡ Blockieren Sie die Zu- und Abluftöffnungen des Projektors nicht. ‡ Halten Sie bei Betrieb des Projektors in einem eingeschlossenen Raum einen Mindestabstand von 30 cm rund um die Zu- und Abluftöffnungen ein. Eintrag Eintrag IR-Empfänger Winkelverstellfüße Bedienfeld Anschluss für Kensington™-Schloss Objektivversatzregler...
- Seite 10 EINFÜHRUNG Anschlüsse Eintrag Eintrag HDMI 2-Anschluss 10. Anschluss für Kensington -Schloss HDMI 1 / MHL-Anschluss 11. Audioausgang USB-Stromversorgungsausgang 12. Audioeingang 2 (5 V 1,5 A) VGA-Eingang 1 13. VGA-Ausgang VGA-Eingang 2 14. RS232 S-VIDEO-Anschluss 15. RJ-45-Anschluss Videoanschluss 16. HDBaseT-Anschluss Audioeingang 1- / MIC-Eingang- 17.
- Seite 11 EINFÜHRUNG Bedienfeld Eintrag Eintrag Lampen-LED Temperatur-LED Ein-/Austaste und Betriebsanzeige-LED Erneute Synchronisierung Menü Vier Richtungstasten Trapezkorrektur Quelle Bestätigen 10. Information Deutsch...
- Seite 12 EINFÜHRUNG Fernbedienung Geometric Correction PIP/PBP Mode AV Mute ENTER Info. Source Re-Sync Volume D Zoom Menu Format Freeze Remote S-Video HDMI1 HDMI2 HDBaseT Video HDMI3 YPbPr DisplayPort Eintrag Eintrag Einschalten 18. YPbPr (nicht unterstützt) Geometrische Korrektur 19. Zifferntasten (0 bis 9) Funktionstaste (F1) (zuweisbar) 20.
- Seite 13 Projektor darf nicht horizontal aufgestellt und nicht nach vorne/hinten oder links/rechts geneigt werden. Jede andere Ausrichtung lässt die Garantie erlöschen und kann die Lebenszeit der Projektorlichtquelle oder des Projektors selbst verkürzen. Bitte wenden Sie sich für eine nicht standardmäßige Installation an Optoma. Deutsch...
- Seite 14 AUFSTELLUNG UND INSTALLATION Hinweis zur Projektorinstallation Hinweis: Projektor verdunkelt sich auf 60 % und Lüfter arbeitet bei voller Last. 195°~345° ‡ Hochformat Luftaustrittsseite 10° 10° 10° 10° 10° 10° ‡ Halten Sie rund um die Abluftöffnungen einen Abstand von mindestens 30 cm ein. Mindestens Mindestens Mindestens...
- Seite 15 AUFSTELLUNG UND INSTALLATION Mindestens Mindestens 100 mm 100 mm ‡ Stellen Sie sicher, dass die Zuluftöffnungen die Abluft von den Abluftöffnungen nicht wieder ansaugen. ‡ Beim Betrieb des Projektors in einem Einbau müssen Sie sicherstellen, dass die Temperatur der Umgebungsluft innerhalb des Einbaus die Betriebstemperatur während des Projektorbetriebs nicht übersteigt.
- Seite 16 AUFSTELLUNG UND INSTALLATION Quellen mit dem Projektor verbinden Eintrag Eintrag HDMI-Kabel 10. Audioeingangskabel MHL-Kabel 11. 12-V-Gleichspannung-Anschluss HDMI-Dongle 12. Mikrofonkabel USB-Stromkabel 13. Audioausgangskabel VGA-Eingangskabel 14. VGA Ausgangkabel Cinch-Komponentenkabel 15. RS232-Kabel S-Video-Kabel 16. RJ-45-Kabel Videokabel 17. RJ-45-Kabel (Cat5-Kabel) Audioeingangskabel 18. Netzkabel Deutsch...
- Seite 17 AUFSTELLUNG UND INSTALLATION Projektionsbild einstellen Bildhöhe Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie anpassen möchten. Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den Uhrzeigersinn.
- Seite 18 AUFSTELLUNG UND INSTALLATION Fernbedienung in Betrieb nehmen Batterien installieren/auswechseln Zwei AAA-Batterien werden für die Fernbedienung mitgeliefert. Entfernen Sie die Batteriefachabdeckung an der Rückseite der Fernbedienung. Legen Sie AAA-Batterien wie abgebildet in das Batteriefach ein. Bringen Sie die Abdeckung wieder an der Fernbedienung an. Hinweis: Ersetzen Sie die Batterien nur durch den gleichen und einen gleichwertigen Batterietyp.
- Seite 19 AUFSTELLUNG UND INSTALLATION Effektive Reichweite Der Infrarot- (IR) Fernbedienungssensor befindet sich an der Ober- und Vorderseite des Projektors. Achten Sie darauf, die Fernbedienung in einem Winkel von 30 Grad lotrecht zum IR-Fernbedienungssensor des Projektors zu halten. Der Abstand zwischen Fernbedienung und Sensor sollte nicht mehr als 6 Meter betragen, während ein Winkel von ±15°...
- Seite 20 PROJEKTOR VERWENDEN Projektor ein-/ausschalten oder Geometric Correction PIP/PBP Mode AV Mute ENTER Info. Source Re-Sync Volume D Zoom Menu Format Freeze Remote Objektivabdeckung S-Video HDMI1 HDMI2 HDBaseT Video HDMI3 Einschalten YPbPr DisplayPort Entfernen Sie die Objektivabdeckung. Stellen Sie sicher, dass Netzkabel und Signal-/Eingangskabel richtig verbunden sind. Die Betriebs- LED leuchtet rot, sobald das Gerät mit Strom versorgt wird.
- Seite 21 PROJEKTOR VERWENDEN Geometric Correction PIP/PBP Eine Eingangsquelle wählen Mode AV Mute Schalten Sie die angeschlossene Quelle, wie Computer, Notebook, Videoplayer etc, ein, die Sie anzeigen lassen möchten. Der Projektor erkennt die Quelle automatisch. Falls mehrere Quellen angeschlossen sind, wählen Sie mit am Bedienfeld des Projektors oder mit der Eingangstaste an der Fernbedienung die gewünschte Quelle.
- Seite 22 PROJEKTOR VERWENDEN Menünavigation und -funktionen Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Drücken Sie zum Einblenden des OSD-Menüs die -Taste am Projektorbedienfeld oder die Menü- Taste an der Fernbedienung. Bei angezeigtem OSD können Sie mit den Tasten pq Elemente im Hauptmenü...
- Seite 23 PROJEKTOR VERWENDEN OSD-Menübaum Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Präsentation Hell Kino Spiel Anzeigemodus sRGB DICOM SIM. Benutzer Drei Dimensionen Aus [Standard] Tafel Hellgelb Wandfarbe Hellgrün Hellblau Pink Grau Auto [Standard] Anzeige Bildeinstellungen Hell Dynamic Range Standard [Standard] HDR Bildmodus Film Detail...
- Seite 24 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Warm Standard Farbtemperatur Kühl Kühl Rot [Standard] Grün Blau Farbe Zyan Gelb Magenta Farbabstimmung Weiß(*) Farbton/R(*) -50 bis 50 [Standard: 0] Sättigung/G(*) -50 bis 50 [Standard: 0] Verstärkung/B(*) -50 bis 50 [Standard: 0] Abbrechen [Standard] Zurücksetzen Beenden...
- Seite 25 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte -5 bis 5 (variiert je nach Signal) H.Position [Standard: 0] Signal -5 bis 5 (variiert je nach Signal) V.Position [Standard: 0] DynamicBlack Bildeinstellungen Power Modus Helligkeit (Leistung = 100 %/ 95 %/ 90 %/ 85 %/ 80 %/ 75 %/ 70 %/ 65 %/ 60 %/ 55 %/ 50 %) Zurücksetzen...
- Seite 26 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Audio 1 Audio 2 HDMI1 / MHL Standard [Standard] Audio 1 HDMI2 Audio 2 Standard [Standard] Audio 1 HDBaseT [Nur beim HDBaseT- Audio 2 Modell] Standard [Standard] VGA [Nur beim Audioeingang Audio 1 Modellen ohne...
- Seite 27 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Sicherheit Monat Sicherheit Sicherheits-Timer Stunde Kennwort ändern [Standard: 1234] Aus [Standard] HDMI Verbindung Nein [Standard] Inklusive TV Einstellungen HDMI wechselseitig [Standard] Verbindung Anschluß Power PJ->Gerät Gerät->PJ Aus [Standard] Anschluß Power Green Grid Magenta Grid Testbild...
- Seite 28 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Testbild Helligkeit Kontrast Fernbedienungs- Zeitsteuerung einstellungen Farbabstimmung [je nach Farbtemperatur Fernbedienung] Gamma Projektion Projektor-ID 00 ~ 99 12V Trigger Ethernet Aus [Standard] HDBaseT RS232 Steuerung Aus [Standard] Auto HDBaseT-Modus HDBaseT [Standard] English [Standard] Deutsch...
- Seite 29 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Closed Caption Aus [Standard] Oben links Oben rechts Menüposition Mitte [Standard] Menü Unten links Einstellungen Unten rechts Menü Timer 5 Sek 10 Sek [Standard] Aus [Standard] Auto-Quelle HDMI1 / MHL HDMI2 HDBaseT Eingabequelle...
- Seite 30 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Aus [Standard] Tastenfeldsperre Aus [Standard] Info ausblenden Standard [Standard] Neutral Logo Benutzer Kein [Standard bei Video/Pro-AV- Optionen Modell] Hinweis: „Kein“ bedeutet schwarze Setup Hintergrundfarbe. Blau [Standard bei Datenmodell] Hintergrundfarbe Grün Grau Logo...
- Seite 31 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Regulatory Seriennummer Quelle Auflösung 00x00 Refresh Rate 0,00Hz Anzeigemodus Fernbedienungs- 00 ~ 99 code Fernbedienungs- 00 ~ 99 code (aktiv) Infos Betriebsmodus (Standby) Laufzeit Lichtquelle 0 hr Netzwerkstatus IP-Adresse Projektor-ID 00 ~ 99 Modus Helligkeit...
- Seite 32 PROJEKTOR VERWENDEN Menü ANZEIGE Menü Anzeige: Bildeinstellungen Anzeigemodus Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen. ‡ Präsentation: Dieser Modus eignet sich zur öffentlichen Präsentation in Verbindung mit dem PC. ‡ Hell: Maximale Helligkeit für PC-Quellen. HDR: Dekodiert und präsentiert Inhalte mit hohem Dynamikumfang für dunkelste Schwarztöne, ‡...
- Seite 33 PROJEKTOR VERWENDEN Schärfe Hier stellen Sie die Bildschärfe ein. Farbe Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen. Farbton Hier können Sie die Balance der Farben Rot und Grün einstellen. Gamma Richten Sie die Art der Gammakurve ein. Nach der Anfangseinrichtung und Feinabstimmung können Sie mit Hilfe der Gammaeinstellung Ihre Bildausgabe optimieren.
- Seite 34 PROJEKTOR VERWENDEN ± Zurücksetzen: Setzt RGB-Verstärkung/-Tendenz auf die werkseitigen Standardeinstellungen zurück. ± Beenden: Schließt das „RGB Verst./Grundein.“-Menü. ‡ Farbraum (nur bei Nicht-HDMI-Quellen): Wählen Sie einen geeigneten Farbmatrixtyp: Auto, RGB oder YUV. Farbraum (nur bei HDMI-Quellen): Wählen Sie einen geeigneten Farbmatrixtyp: Auto, RGB (0-255), ‡...
- Seite 35 PROJEKTOR VERWENDEN Menü Anzeige: Drei Dimensionen Hinweis: ‡ Dieser Projektor ist ein 3D-fähiger Projektor mit DLP-Link-3D-Lösung. ‡ Bitte achten Sie darauf, dass Ihre 3D-Brille für DLP-Link-3D geeignet ist. ‡ Dieser Projektor unterstützt Frame-Sequential-(Seitenumkehr) 3D über HDMI1/HDMI2/VGA- Anschlüsse. ‡ Zur Aktivierung der 3D-Modus sollte die Eingangsbildfrequenz nur auf 60 Hz eingestellt werden; eine geringere oder höhere Bildfrequenz wird nicht unterstützt.
- Seite 36 PROJEKTOR VERWENDEN Menü Anzeige: Seitenverhältnis Seitenverhältnis Wählen Sie das Seitenverhältnis des angezeigten Bildes zwischen den folgenden Optionen: ‡ 4:3: Dieses Format eignet sich für 4:3-Eingangsquellen. 16:9: Dieses Format eignet sich für 16:9-Eingangsquellen wie auf Breitbildfernseher angepasstes ‡ HDTV und DVD. ‡...
- Seite 37 PROJEKTOR VERWENDEN 1080p-Auto-Abbildung-Regel: Autom./Skala Eingangsauflösung Auto V. Auflösung 1920 1080 H. Auflösung 1440 1080 1440 1080 1440 1080 1024 1024 1440 1080 1280 1050 1440 1080 1400 1200 1440 1080 1600 1920 1080 1280 1800 1080 Breitbild-Notebook 1280 1728 1080 1280 1350 1080...
- Seite 38 PROJEKTOR VERWENDEN WUXGA-Auto-Abbildungsregel (Bildschirmtyp 16:10): Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1920 1200 1600 1200 1600 1200 1024 1600 1200 1280 1024 1600 1200 1400 1050 1600 1200 1600 1200 1600 1200 1280 1920 1080 Breitbild-Notebook 1280 1920 1152 1280 1920 1200...
- Seite 39 PROJEKTOR VERWENDEN WUXGA-Auto-Abbildungsregel (Bildschirmtyp 16:9): Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1920 1080 1440 1080 1440 1080 1024 1440 1080 1280 1024 1440 1080 1400 1050 1440 1080 1600 1200 1440 1080 1280 1920 1080 Breitbild-Notebook 1280 1800 1080 1280 1728 1080...
- Seite 40 PROJEKTOR VERWENDEN Auto. Trapezkor. Korrigiert Trapezkorrektur digital so, dass das projizierte Bild den Bereich der Projektionsfläche ausfüllt. Hinweis: ‡ Die Bidlgröße verringert sich bei Anpassung horizontaler und vertikaler Trapezkorrektur geringfügig. ‡ Bei Verwendung von Auto. Trapezkor. wird die Funktion Vier Ecken deaktiviert. Zurücksetzen Setzt die Einstellungen der Geometriekorrektur auf die werkseitigen Standardeinstellungen zurück.
- Seite 41 PROJEKTOR VERWENDEN Menü Setup Menü Setup: Projektion Projektion Wählen Sie die bevorzugte Projektionsart zwischen Front, Hinten, Decke oben und Hinten oben. Menü Setup: Bildschirmtyp Bildschirmtyp (nur bei WUXGA-Modell) Wählen Sie den Bildschirmtyp zwischen 16:9 und 16:10. Menü Setup: Stromeinstellungen Direkt einschalten Wählen Sie zum Aktivieren des “Direkt einschalten”-Modus “Ein”.
- Seite 42 PROJEKTOR VERWENDEN Menü Setup: Sicherheit Sicherheit Aktivieren Sie diese Funktion zur Kennwortabfrage vor Benutzung des Projektors. ‡ Ein: Wählen Sie zum Aktivieren der Kennwortabfrage bei Einschalten des Projektors „Ein“. ‡ Aus: Wählen Sie zum Einschalten des Projektors ohne Kennwortabfrage „Aus“. Sicherheits-Timer Hier können Sie Zeiten (Monat/Tag/Stunde) zur Nutzung des Projektors festlegen.
- Seite 43 PROJEKTOR VERWENDEN Menü Setup: Werkseinstellungen Infrarot Funktion Hier legen Sie die Einstellungen der Infrarot Funktion fest. ‡ Ein: Wählen Sie „Ein“; der Projektor kann über die Fernbedienung von oberen oder vorderen IR- Empfängern gesteuert werden. ‡ Aus: Wählen Sie „Aus“; der Projektor kann nicht über die Fernbedienung gesteuert werden. Wenn Sie „Aus“...
- Seite 44 PROJEKTOR VERWENDEN Menü Setup: Optionen Sprache Wählen Sie die Sprache des OSD-Menüs: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Polnisch, Niederländisch, Schwedisch, Norwegisch/Dänisch, Finnisch, Griechisch, Chinesisch traditionell, Chinesisch vereinfacht, Japanisch, Koreanisch, Russisch, Ungarisch, Tschechisch, Arabisch, Thai, Türkisch, Farsi, Vietnamesisch, Indonesisch, Rumänisch und Slowenisch. Closed Caption Closed Caption ist eine Textversion von Programmton und anderen angezeigten Informationen.
- Seite 45 PROJEKTOR VERWENDEN Logo Hier stellen Sie das gewünschte Startbild ein. Änderungen treten beim nächsten Einschalten des Projektors in Kraft. ‡ Standard: Das Standard-Startbild. ‡ Neutral: Im Startbild wird das Logo nicht angezeigt. ‡ Benutzer: Verwenden Sie das gespeicherte Bild als Startbild. Hintergrundfarbe Über diese Funktion können Sie ein blaues, rotes, grünes, graues, gar kein oder ein Logobild anzeigen, wenn kein Signal verfügbar ist.
- Seite 46 PROJEKTOR VERWENDEN So nutze ich den Webbrowser zum Steuern Ihres Projektors Setzen Sie die DHCP-Option am Projektor auf „Ein“, damit ein DHCP-Server automatisch eine IP- Adresse zuweisen kann. Öffnen Sie den Webbrowser an Ihrem PC und geben Sie die IP-Adresse des Projektors ein („Netzwerk”...
- Seite 47 PROJEKTOR VERWENDEN Telnet Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 23). HTTP Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 80). Menü Netzwerk: Steuerungseinstellungen LAN_RJ45-Funktion Für einen einfachen Betrieb bietet der Projektor verschiedene Netzwerk- und Fernverwaltungsfunktionen. Die LAN/ RJ45-Funktion des Projektors über ein Netzwerk, bspw. zur externen Verwaltung: Ein-/Abschaltung, Helligkeits- und Kontrasteinstellungen.
- Seite 48 PROJEKTOR VERWENDEN LAN/RJ45 Verbinden Sie ein RJ45-Kabel mit den RJ45-Ports an Projektor und PC (Notebook). Wählen Sie am PC (Notebook) Start > Systemsteuerung > Netzwerkverbindungen. Rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften. Wählen Sie im Eigenschaften-Fenster das Allgemein-Register und dann Internetprotokoll (TCP/ IP).
- Seite 49 PROJEKTOR VERWENDEN Klicken Sie auf „Eigenschaften“. Geben Sie IP-Adresse und Subnetzmaske ein, drücken Sie dann „OK“. Drücken Sie die „Menü“-Taste am Projektor. Öffnen Sie am Projektor Netzwerk > LAN. Geben Sie die folgenden Verbindungsparameter ein: ± DHCP: Aus ± IP-Adresse: 192.168.0.100 ±...
- Seite 50 PROJEKTOR VERWENDEN Informationen-Seite Haupt-Seite Werkzeuge-Seite IT-Helpdesk kontaktieren Deutsch...
- Seite 51 PROJEKTOR VERWENDEN Funktion RS232 per Telnet Es gibt eine alternative Methode zur RS232-Befehlssteuerung, das sogenannte „RS232 by TELNET“ für die LAN- / RJ-45-Schnittstelle. Kurzanleitung für „RS232 by Telnet“ ‡ Prüfen und beziehen Sie die IP-Adresse im OSD des Projektors. ‡ Stellen Sie sicher, dass der PC/das Notebook auf die Webseite des Projektors zugreifen kann.
- Seite 52 PROJEKTOR VERWENDEN Menü Infos Menü Infos Zur Anzeige der Projektorinformationen wie nachstehend aufgelistet: ‡ Regulatory ‡ Seriennummer ‡ Quelle ‡ Auflösung ‡ Refresh Rate ‡ Anzeigemodus ‡ Fernbedienungscode ‡ Fernbedienungscode (aktiv) ‡ Betriebsmodus (Standby) ‡ Laufzeit Lichtquelle ‡ Netzwerkstatus ‡ IP-Adresse ‡...
- Seite 53 WARTUNG Staubfilter installieren und reinigen Staubfilter installieren Hinweis: Staubfilter werden nur in ausgewählten Regionen mit übermäßigem Staub benötigt/mitgeliefert. Staubfilter reinigen Sie sollten den Staubfilter einmal alle drei Monate reinigen. Reinigen Sie ihn häufiger, falls der Projektor in einer staubigen Umgebung verwendet wird. Verfahren: Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die „...
- Seite 54 ZUSÄTZLICHE INFORMATIONEN Kompatible Auflösungen Digital (HDMI 1.4) Native Auflösung: 1920 x 1080 bei 60 Hz (ZH606TST); 1920 x 1200 bei 60 Hz (ZU606TST) B0/Hergestellt- B0/Standard-Timing B0/Detail-Timing: B1/Videomodus B1/Detail-Timing: Timing 720 x 400 bei 70 Hz 1080P/WUXGA: Natives Timing: 640 x 480p bei 60 Hz (4:3) 1366 x 768 bei 60 Hz 1080P: 640 x 480 bei 60 Hz...
- Seite 55 ZUSÄTZLICHE INFORMATIONEN B0/Hergestellt- B0/Standard-Timing B0/Detail-Timing: B1/Videomodus B1/Detail-Timing: Timing 3840 x 2160 bei 25 Hz (16:9) 3840 x 2160 bei 30 Hz (16:9) 4096 x 2160 bei 24 Hz (256:135) 3840 x 2160 bei 50 Hz (16:9) 3840 x 2160 bei 60 Hz (16:9) 4096 x 2160 bei 50 Hz (256:135) 4096 x 2160 bei 60 Hz (256:135) 4096 x 2160 bei 25 Hz (256:135)
- Seite 56 Wenn der 3D-Eingang 1080p bei 24 Hz ist, sollte das DMD mit ganzzahligem Vielfachem mit 3D-Modus wiedergeben. ‡ Unterstützt NVIDIA 3DTV Play, falls keine Patentgebühr von Optoma existiert. ‡ 1080i bei 25 Hz und 720p bei 50 Hz laufen in 100 Hz, andere 3D-Timings laufen in 120 Hz und 1080p bei 24 Hz laufen in 144 Hz.
- Seite 57 ZUSÄTZLICHE INFORMATIONEN Bildgröße und Projektionsabstand 1080p Gewünschte Bildgröße Projektionsentfernung (C) Diagonale Breite Höhe Weitwinkel Zoll Zoll Zoll Fuß 0,91 0,80 31,38 0,45 17,65 2,07 1,02 0,89 34,86 0,50 19,61 2,30 1,27 1,11 43,58 0,62 24,51 2,87 1,52 1,33 52,29 0,75 29,42 3,44 1,78...
- Seite 58 ZUSÄTZLICHE INFORMATIONEN Gewünschte Bildgröße Projektionsentfernung (C) Diagonale Breite Höhe Weitwinkel Zoll Zoll Zoll Fuß 1,52 1,29 50,88 0,81 31,80 3,35 1,78 1,51 59,36 0,94 37,10 3,91 2,03 1,72 67,84 1,08 42,40 4,47 2,29 1,94 76,32 1,21 47,70 5,02 2,54 2,15 84,80 1,35 53,00...
- Seite 59 ZUSÄTZLICHE INFORMATIONEN Projektorabmessungen und Deckenmontage Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset. Möchten Sie ein Deckenmontageset von einem anderen Anbieter verwenden, achten Sie bitte darauf, dass die Befestigungsschrauben den folgenden Angaben entsprechen: ‡ Schraubentyp: M4*5 ‡...
- Seite 60 ZUSÄTZLICHE INFORMATIONEN IR-Fernbedienungscodes Geometric Correction PIP/PBP Mode AV Mute ENTER Info. Source Re-Sync Volume D Zoom Menu Format Freeze Remote S-Video HDMI1 HDMI2 HDBaseT Video HDMI3 YPbPr DisplayPort Schlüsselcode Druckschlüssel- Schlüssel Byte 1 Byte 2 Byte 3 Byte 4 Wiederholen definition Kunde 0 Kunde 1...
- Seite 61 ZUSÄTZLICHE INFORMATIONEN Schlüsselcode Druckschlüssel- Schlüssel Byte 1 Byte 2 Byte 3 Byte 4 Wiederholen definition Kunde 0 Kunde 1 Daten 0 Daten 1 Nicht Nicht Nicht Nicht Nicht Laser Laser verfügbar verfügbar verfügbar verfügbar verfügbar Quelle Quelle # Byte 3 # Byte 3 Erneute Erneute...
- Seite 62 ZUSÄTZLICHE INFORMATIONEN Problemlösung Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. Bildprobleme Es wird kein Bild angezeigt. ‡ Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt “Installation” beschrieben, richtig und fest angeschlossen sind.
- Seite 63 ZUSÄTZLICHE INFORMATIONEN Sonstige Probleme Der Projektor reagiert auf keine Steuerung ‡ Schalten Sie den Projektor nach Möglichkeit aus, ziehen Sie das Netzkabel und warten Sie mindestens 20 Sekunden, bevor Sie das Netzkabel wieder anschließen. Fernbedienungsprobleme Die Fernbedienung funktioniert nicht ‡ Achten Sie darauf, dass die Fernbedienung innerhalb eines Winkels von ±15°...
- Seite 64 ZUSÄTZLICHE INFORMATIONEN Warnanzeigen Wenn die Warnanzeigen (siehe unten) aufleuchten oder blinken, schaltet sich der Projektor automatisch aus: ‡ Lampen-LED leuchtet rot, Betriebsanzeige blinkt rot. ‡ Temperatur-LED leuchtet rot, Betriebsanzeige blinkt rot. Dies zeigt an, dass der Projektor überhitzt ist. Unter normalen Bedingungen kann der Projektor anschließend wieder eingeschaltet werden. ‡...
- Seite 65 ZUSÄTZLICHE INFORMATIONEN Technische Daten Optisch Beschreibung Maximale Auflösung WUXGA ‡ 1080p Native Auflösung ‡ WUXGA Objektiv Manueller Fokus ‡ 1080p: 28,59” ~ 303” Bildgröße (diagonal) ‡ WUXGA: 29,38” ~ 305,6” ‡ 1080p: 0,5 ± 5,3 m Projektionsentfernung ‡ WUXGA: 0,5 ± 5,2 m Elektrisch Beschreibung ‡...
- Seite 66 ZUSÄTZLICHE INFORMATIONEN Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. Japan 47697 Westinghouse Drive, 888-289-6786 東京都足立区綾瀬3-25-18 Fremont, CA 94539, USA 510-897-8601 株式会社オーエス info@os-worldwide.com www.optomausa.com services@optoma.com コンタク トセンター: 0120-380-495 www.os-worldwide.com Kanada Taiwan 47697 Westinghouse Drive, 888-289-6786 12F., No.213, Sec.
- Seite 67 *36.7FJ01G001-A* P/N:36.7FJ01G001-A www.optoma.com...
