ZUSÄTZLICHE INFORMATIONEN

Anweisungen zur manuellen Verzerrungssteuerung

1. Die Option Verzerrungs-/Vermischungsregelung muss auf die OSD-Option eingestellt werden.
Schritte: Menü -> Anzeige -> Geometriekorrektur -> Verzerrungsregelung -> Erweitert.
2. Eine Änderung der Rasterfarbe kann dabei helfen, die Rasterfarblinien an jedem Projektor
bei Abschluss der Verzerrungsanpassung zu unterscheiden. Die Optionen Warp/Blend Grid
Color beinhalten: Grün (Standard), Magenta, Rot und Cyan. Schritte: Menü -> Anzeige ->
Geometriekorrektur -> Erweiterte Krümmung -> Gitterfarbe.
3. Stellen Sie die Vermischungsüberlappungsgröße ein. Schritte: Menü -> Anzeige -> Geometriekorrektur
-> Erweiterte Krümmung -> Vermischungseinstellung -> Vermischungsbreite. Optionen und effektiver
Bereich der überlappenden Größe sind wie folgt:
(a) Links: 0 (0 %) / 192 (10 %) bis 960 (50 %)
(b) Rechts: 0 (0 %) / 192 (10 %) bis 960 (50 %)
(c) Top: 0 (0 %) / 120 (10 %) bis 600 (50 %)
(d) Unten: 0 (0 %) / 120 (10 %) bis 600 (50 %)

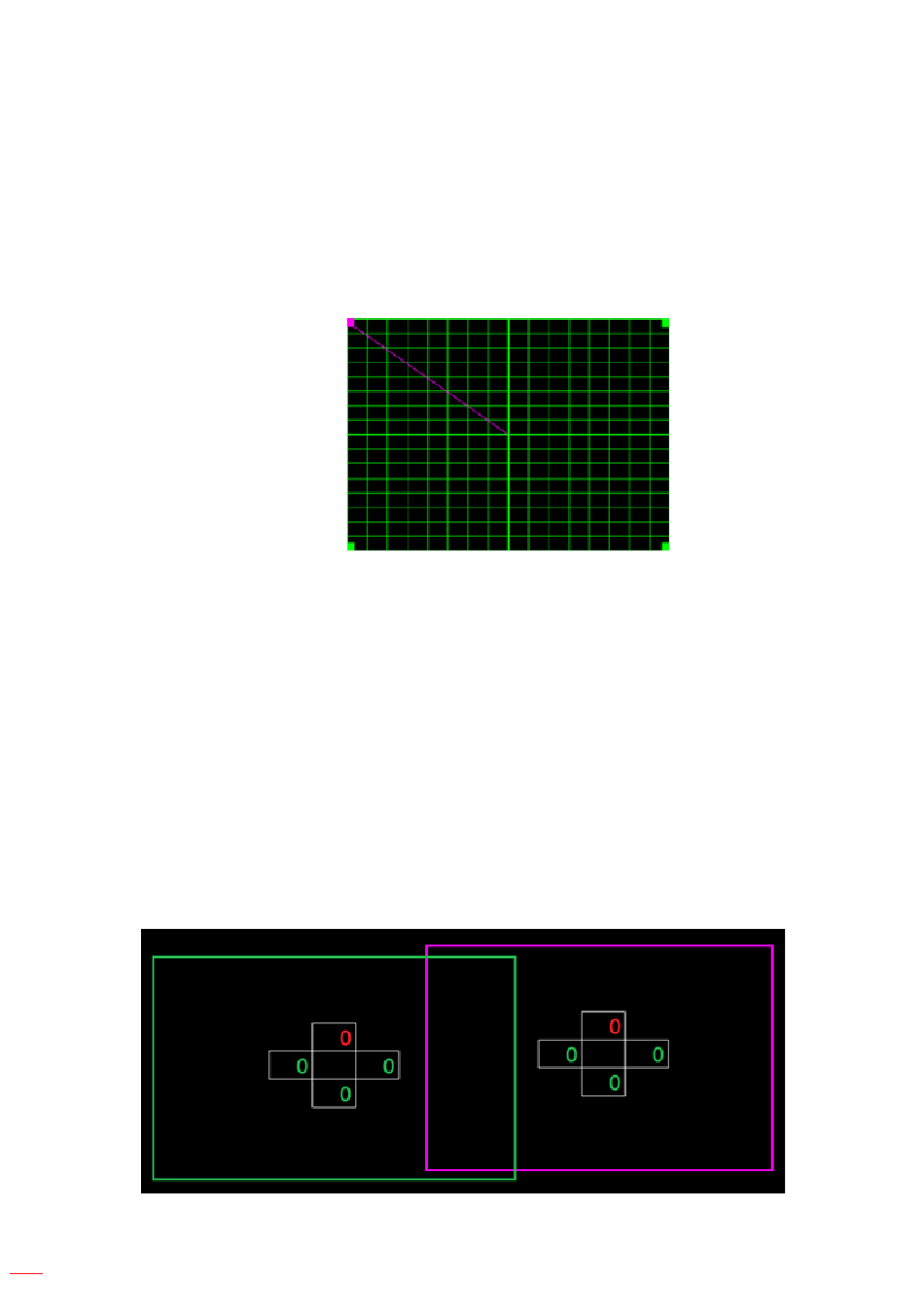

3.1 Stellen Sie die Projektoren ein und legen Sie die Überlappungsgröße entsprechend der tatsächlichen
Überlappung der Projektion fest.
A.
B.
3.2 Passen Sie zunächst die Überlappungsgröße des rechten Rands des linken Projektors an.
100 Deutsch
Vergewissern Sie sich, dass die Überlappungsgrößer kleiner ist als die Überlappungsgröße
der tatsächlichen Projektion.
Durch Einschalten des Vermischungsbreite-Bildschirms für alle Projektoren können Sie den
effektiven Überlappungsbereich ermitteln.
Nachstehend erfahren Sie mehr über Einstellungen für ein 1x2-Layout als Beispiel, befolgen
Sie die nachstehenden Schritte:
