Inhaltszusammenfassung für Optoma ZU506Te

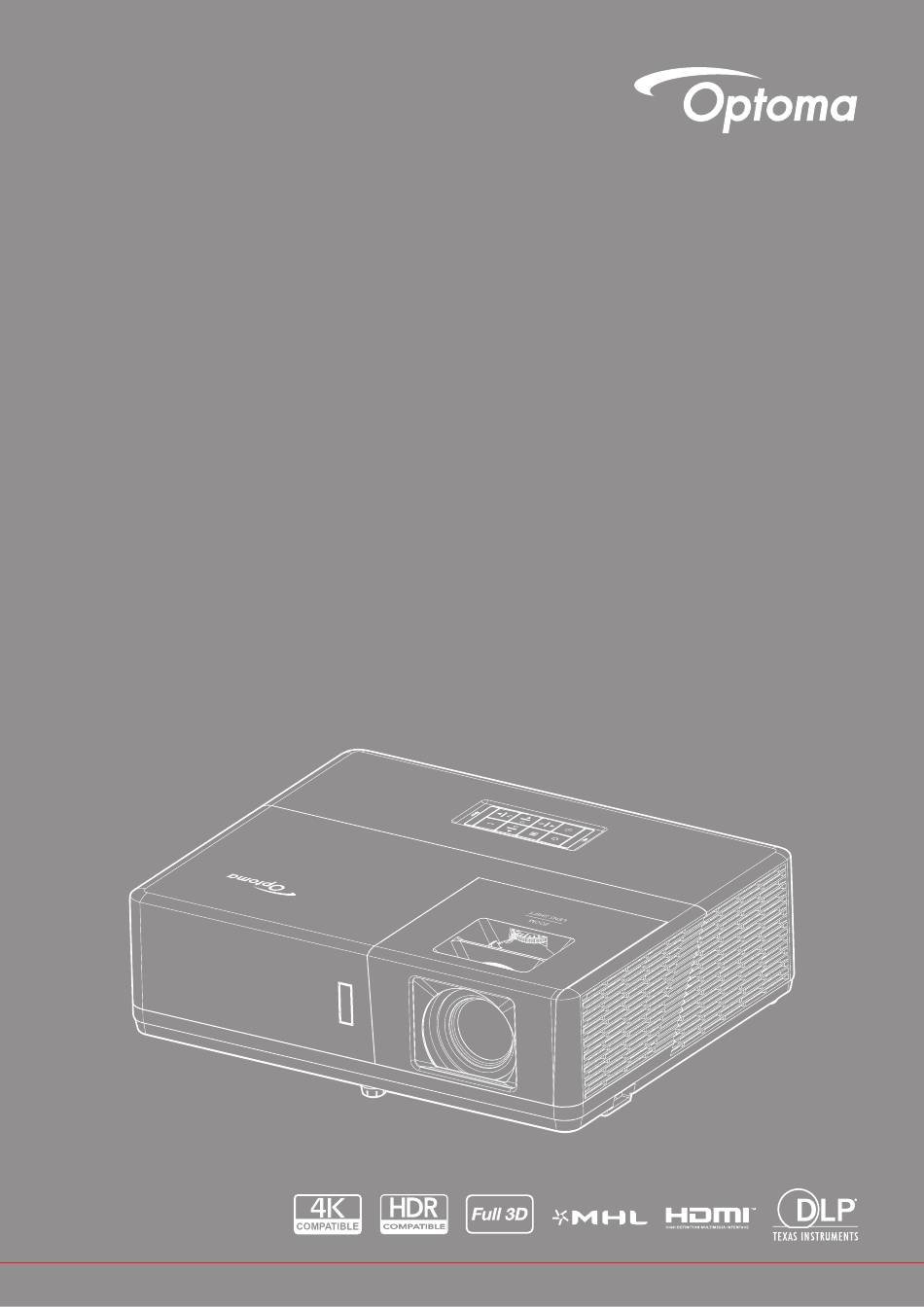

- Seite 1 -Projektor ® Bedienungsanleitung...
- Seite 2 INHALTSVERZEICHNIS SICHERHEIT ..................4 Wichtige Sicherheitshinweise ....................4 Sicherheitsinformationen zur Laserstrahlung ................5 Laserhinweis..........................5 Urheberrecht..........................6 Haftungsausschluss ........................6 Anerkennung von Marken ......................6 FCC ............................6 Konformitätserklärung für EU-Länder ..................7 WEEE ............................7 EINFÜHRUNG ..................8 Lieferumfang..........................8 Standardzubehör ........................
- Seite 3 Staubfilter installieren und reinigen ..................58 ZUSÄTZLICHE INFORMATIONEN ............ 59 Kompatible Auflösungen ......................59 Bildgröße und Projektionsabstand.................... 62 Projektorabmessungen und Deckenmontage ................65 IR-Fernbedienungscodes ......................66 Problemlösung.......................... 68 Warnanzeigen .......................... 70 Technische Daten ........................71 Optoma-Niederlassungen weltweit ................... 72 Deutsch...
- Seite 4 Versuchen Sie niemals den Projektor in Eigenregie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. ‡ Achten Sie auf die Sicherheitshinweise am Projektorgehäuse.
- Seite 5 ‡ Verwenden Sie nur vom Hersteller angegebene Zubehörteile/Zusatzgeräte. ‡ Blicken Sie während des Betriebs nicht direkt in der Projektorobjektiv. Das helle Licht kann Ihren Augen schaden. ‡ Der Projektor erkennt automatisch die Lebensdauer der Lichtquelle. ‡ Lassen Sie nach Ausschalten des Projektors das Gebläse noch einige Minuten in Betrieb, bevor Sie die Stromversorgung trennen.
- Seite 6 Urheberrecht Diese Publikation, einschließlich aller Fotos, Abbildungen und Software, ist durch internationale Urheberrechte geschützt, wobei alle Rechte vorbehalten werden. Weder diese Anleitung noch irgendwelche hierin enthaltenen Materialien dürfen ohne schriftliche Genehmigung des Urhebers reproduziert werden. © Copyright 2018 Haftungsausschluss Die Informationen in diesem Dokument können ohne Ankündigung geändert werden. Der Hersteller macht keine Zusicherungen oder Garantien bezüglich der Inhalte dieses Dokuments und lehnt insbesondere jegliche implizierten Garantien bezüglich der Marktgängigkeit oder Eignung für einen bestimmten Zweck ab.
- Seite 7 Betriebsbedingungen Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: 1. Das Gerät darf keine schädlichen Interferenzen verursachen. 2. Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Hinweis: Anwender in Kanada Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003.
- Seite 8 DisplayPort Projektor Fernbedienung Netzkabel Dokumentation Hinweis: ‡ Die Fernbedienung wird mit der Batterie geliefert. ‡ *(1) Informationen zur europäischen Garantie finden Sie unter www.optoma.com. ‡ *(2) Nur für die Region Asien verfügbar. Optionales Zubehör CD mit Objektivabdeckung Tragetasche VGA-Kabel Bedienungsanleitung...
- Seite 9 EINFÜHRUNG Produktübersicht Hinweis: ‡ Blockieren Sie die Zu- und Abluftöffnungen des Projektors nicht. ‡ Halten Sie bei Betrieb des Projektors in einem eingeschlossenen Raum einen Mindestabstand von 30 cm rund um die Zu- und Abluftöffnungen ein. Eintrag Eintrag IR-Empfänger Belüftung (Ausgang) Bedienfeld Winkelverstellfüße Objektivversatzregler...
- Seite 10 EINFÜHRUNG Anschlüsse Typ 1 (12 IO) Typ 2 (15 IO) Deutsch...
- Seite 11 EINFÜHRUNG Eintrag Typ 1 (12 IO) Typ 2 (15 IO) √ √ HDMI 2-Anschluss HDMI 1 / MHL-Anschluss √ √ USB-Stromversorgungsausgang (5 V 1,5A) √ √ VGA-Eingang/VGA-Eingang 1 √ √ Videoanschluss √ √ Audioeingang 1- / MIC-Eingang-Anschluss √ √ 12-V-Ausgang √...
- Seite 12 EINFÜHRUNG Bedienfeld Eintrag Eintrag Lampen-LED Temperatur-LED Ein-/Austaste und Betriebsanzeige-LED Erneute Synchronisierung Menü Vier Richtungstasten Trapezkorrektur Quelle Bestätigen 10. Information Deutsch...
- Seite 13 EINFÜHRUNG Fernbedienung Geometric Correction PIP/PBP Mode AV Mute ENTER Info. Source Re-Sync Volume D Zoom Menu Format Freeze Remote S-Video HDMI1 HDMI2 HDBaseT Video HDMI3 YPbPr DisplayPort Eintrag Eintrag Einschalten 18. YPbPr (nicht unterstützt) Geometrische Korrektur 19. Zifferntasten (0 bis 9) Funktionstaste (F1) (zuweisbar) 20.
- Seite 14 Projektor darf nicht horizontal aufgestellt und nicht nach vorne/hinten oder links/rechts geneigt werden. Jede andere Ausrichtung lässt die Garantie erlöschen und kann die Lebenszeit der Projektorlichtquelle oder des Projektors selbst verkürzen. Bitte wenden Sie sich für eine nicht standardmäßige Installation an Optoma. Deutsch...
- Seite 15 AUFSTELLUNG UND INSTALLATION Hinweis zur Projektorinstallation ‡ Stellen Sie den Projektor horizontal auf. Der Neigungswinkel des Projektors sollte 15 Grad nicht übersteigen. Außerdem sollte der Projektor entweder auf einem Tisch aufgestellt oder an der Decke montiert werden. Andernfalls könnte sich die Lampenlebensdauer dramatisch verkürzen und es könnten andere unvorhersehbare Schäden auftreten.
- Seite 16 AUFSTELLUNG UND INSTALLATION Hinweis: Projektorhelligkeit wird um 70 % verringert und Lüfter bei voller Last Deutsch...
- Seite 17 AUFSTELLUNG UND INSTALLATION Quellen mit dem Projektor verbinden Typ 1 (12 IO) Deutsch...
- Seite 18 AUFSTELLUNG UND INSTALLATION Typ 2 (15 IO) Deutsch...
- Seite 19 AUFSTELLUNG UND INSTALLATION Eintrag Typ 1 (12 IO) Typ 2 (15 IO) HDMI-Kabel √ √ MHL-Kabel √ √ HDMI-Dongle √ √ USB-Stromkabel √ √ √ √ VGA-Eingangskabel Cinch-Komponentenkabel √ √ Videokabel √ √ √ √ Audioeingangskabel Audioeingangskabel √ √ 12-V-Gleichspannung-Anschluss √...
- Seite 20 AUFSTELLUNG UND INSTALLATION Projektionsbild einstellen Bildhöhe Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie anpassen möchten. Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den Uhrzeigersinn.
- Seite 21 AUFSTELLUNG UND INSTALLATION Fernbedienung in Betrieb nehmen Batterien installieren/auswechseln Zwei AAA-Batterien werden für die Fernbedienung mitgeliefert. Entfernen Sie die Batteriefachabdeckung an der Rückseite der Fernbedienung. Legen Sie AAA-Batterien wie abgebildet in das Batteriefach ein. Bringen Sie die Abdeckung wieder an der Fernbedienung an. Hinweis: Ersetzen Sie die Batterien nur durch den gleichen und einen gleichwertigen Batterietyp.
- Seite 22 AUFSTELLUNG UND INSTALLATION Effektive Reichweite Der Infrarot- (IR) Fernbedienungssensor befindet sich an der Ober- und Vorderseite des Projektors. Achten Sie darauf, die Fernbedienung in einem Winkel von 60 Grad lotrecht zum IR-Fernbedienungssensor des Projektors zu halten. Der Abstand zwischen Fernbedienung und Sensor sollte nicht mehr als 12 Meter betragen. ‡...
- Seite 23 PROJEKTOR VERWENDEN Projektor ein-/ausschalten oder Geometric Correction PIP/PBP Mode AV Mute ENTER Info. Source Re-Sync Volume D Zoom Objektiv- Menu abdeckung Format Freeze Remote S-Video HDMI1 HDMI2 Einschalten HDBaseT Video HDMI3 Entfernen Sie die Objektivabdeckung. YPbPr DisplayPort Stellen Sie sicher, dass Netzkabel und Signal-/Eingangskabel richtig verbunden sind. Die Betriebs- LED leuchtet rot, sobald das Gerät mit Strom versorgt wird.
- Seite 24 PROJEKTOR VERWENDEN Geometric Correction PIP/PBP Eine Eingangsquelle wählen Mode AV Mute Schalten Sie die angeschlossene Quelle, wie Computer, Notebook, Videoplayer etc, ein, die Sie anzeigen lassen möchten. Der Projektor erkennt die Quelle automatisch. Falls mehrere Quellen angeschlossen sind, wählen Sie mit am Bedienfeld des Projektors oder mit der Eingangs-taste an der Fernbedienung die gewünschte Quelle.
- Seite 25 PROJEKTOR VERWENDEN Menünavigation und -funktionen Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Drücken Sie zum Einblenden des OSD-Menüs die -Taste am Projektorbedienfeld oder die Menü- Taste an der Fernbedienung. Bei angezeigtem OSD können Sie mit den Tasten pq Elemente im Hauptmenü...
- Seite 26 PROJEKTOR VERWENDEN OSD-Menübaum Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Präsentation Hell Kino Spiel Anzeigemodus sRGB DICOM SIM. Benutzer Drei Dimensionen Aus [Standard] Tafel Hellgelb Wandfarbe Hellgrün Hellblau Pink Grau Auto [Standard] Hell Dynamic Range Standard [Standard] Anzeige Bildeinstellungen HDR Bildmodus Film...
- Seite 27 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Warm Standard Farbtemperatur Kalt Kühl Rot [Standard] Grün Blau Farbe Zyan Gelb Magenta Farbabstimmung Weiß(*) Farbton/R(*) -50 bis 50 [Standard: 0] Sättigung/G(*) -50 bis 50 [Standard: 0] Verstärkung/B(*) -50 bis 50 [Standard: 0] Abbrechen [Standard] Zurücksetzen Beenden...
- Seite 28 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte -50 bis 50 (variiert je nach Signal) H.Position [Standard: 0] Signal -50 bis 50 (variiert je nach Signal) V.Position [Standard: 0] DynamicBlack Bildeinstellungen Power Modus Helligkeit (Leistung = 100 %/ 95 %/ 90 %/ 85 %/ 80 %/ 75 %/ 70 %/ 65 %/ 60 %/ 55 %/ 50 %) Zurücksetzen...
- Seite 29 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Audio 1 HDMI2 Audio 2 Standard [Standard] Audio 1 HDBaseT [Nur beim Audio 2 HDBaseT-Modell] Standard [Standard] Audio 1 [Nur beim Modellen Audio 2 ohne HDBaseT] Audioeingang VGA 1 Audio 1 [Nur beim Audio...
- Seite 30 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Sicherheit Monat Sicherheit Sicherheits-Timer Stunde Kennwort ändern [Standard: 1234] Aus [Standard] HDMI Verbindung Einstellungen HDMI Verbindung Nein [Standard] Inklusive TV wechselseitig [Standard] Anschluß Power PJ->Gerät Einstellungen Gerät->PJ HDMI Verbindung Aus [Standard] Anschluß...
- Seite 31 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Testbild [Standard] Helligkeit Kontrast Fernbedienungs- Zeitsteuerung einstellungen Farbabstimmung [je nach Farbtemperatur Fernbedienung] Gamma Projektion Projektor-ID 00 ~ 99 12V Trigger English [Standard] Deutsch Français Italiano Español Português Polski Nederlands Svenska Setup Norsk/Dansk...
- Seite 32 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Oben links Oben rechts Menüposition Mitte [Standard] Menü Unten links Einstellungen Unten rechts Menü Timer 5 Sek. 10 Sek. [Standard] Aus [Standard] Auto-Quelle HDMI1 / MHL HDMI2 Eingabequelle Video Standard [Standard] HDMI1 / MHL Benutzerdefiniert...
- Seite 33 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Kein Blau [Standard] Optionen Hintergrundfarbe Grün Grau Setup Logo Abbrechen [Standard] OSD zurücksetzen Zurücksetzen Abbrechen [Standard] Einstellungen zurücksetzen Netzwerkstatus (schreibgeschützt) MAC-Adresse (schreibgeschützt) Aus [Standard] DHCP IP-Adresse 192.168.0.100 [Standard] Subnetzmaske 255.255.255.0 [Standard] Gateway 192.168.0.254 [Standard]...
- Seite 34 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Regulatory Seriennummer Quelle Auflösung 00x00 Refresh Rate 0,00Hz Anzeigemodus Betriebsmodus (Standby) Laufzeit Lichtquelle 0 Std. Fernbedienungs- 00 ~ 99 Infos code Fernbedienungs- 00 ~ 99 code (aktiv) Netzwerkstatus IP-Adresse Projektor-ID 00 ~ 99 Modus Helligkeit...
- Seite 35 PROJEKTOR VERWENDEN Menü ANZEIGE Menü Display : Bildeinstellungen Anzeigemodus Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen. ‡ Präsentation: Dieser Modus eignet sich zur öffentlichen Präsentation in Verbindung mit dem PC. ‡ Hell: Maximale Helligkeit für PC-Quellen. HDR: Dekodiert und präsentiert Inhalte mit hohem Dynamikumfang für dunkelste Schwarztöne, ‡...
- Seite 36 PROJEKTOR VERWENDEN Schärfe Hier stellen Sie die Bildschärfe ein. Farbe Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen. Farbton Hier können Sie die Balance der Farben Rot und Grün einstellen. Gamma Richten Sie die Art der Gammakurve ein. Nach der Anfangseinrichtung und Feinabstimmung können Sie mit Hilfe der Gammaeinstellung Ihre Bildausgabe optimieren.
- Seite 37 PROJEKTOR VERWENDEN Farbraum (nur bei Nicht-HDMI-Quellen): Wählen Sie einen geeigneten Farbmatrixtyp: Auto, RGB ‡ oder YUV. ‡ Farbraum (nur bei HDMI-Quellen): Wählen Sie einen geeigneten Farbmatrixtyp: Auto, RGB(0~255), RGB(16~235) oder YUV. ‡ Weißwert: Ermöglicht Ihnen die Anpassung des Weißwertes bei der Eingabe von Videosignalen. Hinweis: Weißpegel kann nur bei Video/S-Video-Eingangsquellen angepasst werden.
- Seite 38 PROJEKTOR VERWENDEN Menü Anzeige Drei Dimensionen Hinweis: ‡ Dieser Projektor ist ein 3D-fähiger Projektor mit DLP-Link-3D-Lösung. ‡ Bitte achten Sie darauf, dass Ihre 3D-Brille für DLP-Link-3D geeignet ist. ‡ Dieser Projektor unterstützt Frame-Sequential-(Seitenumkehr) 3D über HDMI1/HDMI2/VGA- Anschlüsse. ‡ Zur Aktivierung der 3D-Modus sollte die Eingangsbildfrequenz nur auf 60 Hz eingestellt werden; eine geringere oder höhere Bildfrequenz wird nicht unterstützt.
- Seite 39 PROJEKTOR VERWENDEN Menü Anzeige Seitenverhältnis Seitenverhältnis Wählen Sie das Seitenverhältnis des angezeigten Bildes zwischen den folgenden Optionen: ‡ 4:3: Dieses Format eignet sich für 4:3-Eingangsquellen. 16:9: Dieses Format eignet sich für 16:9-Eingangsquellen wie auf Breitbildfernseher angepasstes ‡ HDTV und DVD. ‡...
- Seite 40 PROJEKTOR VERWENDEN 1080p-Auto-Abbildung-Regel: Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1920 1080 1440 1080 1440 1080 1024 1440 1080 1280 1024 1440 1080 1400 1050 1440 1080 1600 1200 1440 1080 1280 1920 1080 Breitbild- 1280 1800 1080 Notebook 1280 1728 1080 1350...
- Seite 41 PROJEKTOR VERWENDEN WXGA-Auto-Abbildungsregel (Bildschirmtyp 16 x 10): Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1280 1066 1066 1024 1066 1280 1024 1066 1400 1050 1066 1600 1200 1066 1280 1280 Breitbild-Notebook 1280 1280 1280 1280 1280 SDTV 1280 1280 1280 HDTV 1920 1080...
- Seite 42 PROJEKTOR VERWENDEN WXGA-Auto-Abbildungsregel (Bildschirmtyp 16 x 9): Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1280 1024 1280 1024 1400 1050 1600 1200 1280 1280 Breitbild-Notebook 1280 1200 1280 1152 1280 SDTV 1280 1280 1280 HDTV 1920 1080 1280 WUXGA-Skalierungstabelle für 1920 x 1200 DMD (Anzeigetyp 16:10): Hinweis: ‡...
- Seite 43 PROJEKTOR VERWENDEN WUXGA-Auto-Abbildungsregel (Bildschirmtyp 16:10): Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1920 1200 1600 1200 1600 1200 1024 1600 1200 1280 1024 1600 1200 1400 1050 1600 1200 1600 1200 1600 1200 1280 1920 1080 Breitbild- 1280 1920 1152 Notebook 1280 1920...
- Seite 44 PROJEKTOR VERWENDEN WUXGA-Auto-Abbildungsregel (Bildschirmtyp 16:9): Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1920 1080 1440 1080 1440 1080 1024 1440 1080 1280 1024 1440 1080 1400 1050 1440 1080 1600 1200 1440 1080 1280 1920 1080 Breitbild- 1280 1800 1080 Notebook 1280 1728...
- Seite 45 PROJEKTOR VERWENDEN Auto. Trapezkor. Korrigiert Trapezkorrektur digital so, dass das projizierte Bild den Bereich der Projektionsfläche ausfüllt. Hinweis: ‡ Die Bidlgröße verringert sich bei Anpassung horizontaler und vertikaler Trapezkorrektur geringfügig. ‡ Bei Verwendung von Auto. Trapezkor. wird die Funktion Vier Ecken deaktiviert. Zurücksetzen Setzt die Einstellungen der Geometriekorrektur auf die werkseitigen Standardeinstellungen zurück.
- Seite 46 PROJEKTOR VERWENDEN Menü Setup Menü Setup Projektion Projektion Wählen Sie die bevorzugte Projektionsart zwischen Front, Hinten, Decke oben und Hinten oben. Menü Setup Bildschirmtyp Bildschirmtyp (nur WXGA- oder WUXGA-Modell) Wählen Sie den Bildschirmtyp zwischen 16:9 und 16:10. Menü Setup Stromeinstellungen Direkt einschalten Wählen Sie zum Aktivieren des „Direkt einschalten”-Modus „Ein”.
- Seite 47 PROJEKTOR VERWENDEN Menü Seutp Sicherheit Sicherheit Aktivieren Sie diese Funktion zur Kennwortabfrage vor Benutzung des Projektors. ‡ Ein: Wählen Sie zum Aktivieren der Kennwortabfrage bei Einschalten des Projektors „Ein“. ‡ Aus: Wählen Sie zum Einschalten des Projektors ohne Kennwortabfrage „Aus“. Sicherheits-Timer Hier können Sie Zeiten (Monat/Tag/Stunde) zur Nutzung des Projektors festlegen.
- Seite 48 PROJEKTOR VERWENDEN Menü Setup : Werkseinstellungen Infrarot Funktion Hier legen Sie die Einstellungen der Infrarot Funktion fest. Ein: Wählen Sie „Ein“; der Projektor kann über die Fernbedienung von oberen oder vorderen IR- ‡ Empfängern gesteuert werden. ‡ Aus: Wählen Sie „Aus“; der Projektor kann nicht über die Fernbedienung gesteuert werden. Wenn Sie „Aus“...
- Seite 49 PROJEKTOR VERWENDEN Menü Einstellungen Legen Sie die Menüposition fest und konfigurieren Sie die Zeitverzögerung. Menüposition: Hier wählen Sie die Position des Menüs auf der Projektionsfläche. ‡ Menü Timer: Legen Sie fest, wie lange das OSD-Menü angezeigt werden soll. ‡ Auto-Quelle Wählen Sie diese Option, damit der Projektor automatisch nach einer verfügbaren Eingangsquelle sucht.
- Seite 50 PROJEKTOR VERWENDEN Menü Netzwerk Netzwerk-LAN-Menü Netzwerkstatus Zeigt den Netzwerkverbindungsstatus (reine Anzeige). MAC-Adresse Zeigt die MAC-Adresse (reine Anzeige). DHCP Verwenden Sie diese Option zum Aktivieren oder Deaktivieren der DHCP-Funktion. ‡ Aus: Zur manuellen Zuweisung von IP, Subnetzmaske, Gateway und DNS-Konfiguration. ‡ Ein: Projektor bezieht automatisch eine IP-Adresse von Ihrem Netzwerk.
- Seite 51 PROJEKTOR VERWENDEN Bei Herstellung einer direkten Verbindung von Ihrem Computer zum Projektor* Setzen Sie die DHCP-Option am Projektor auf „Aus“. Konfigurieren Sie IP-Adresse, Subnetzmaske, Gateway und DNS am Projektor („Netzwerk” > „LAN”). Öffnen Sie die Seite Netzwerk- und Freigabecenter an Ihrem PC und weisen Sie die am Projektor eingestellten Netzwerkparameter auch Ihrem PC zu.
- Seite 52 PROJEKTOR VERWENDEN Menü SETUP > Netzwerk: Control Settings LAN_RJ45-Funktion Für einen einfachen Betrieb bietet der Projektor verschiedene Netzwerk- und Fernverwaltungsfunktionen. Die LAN/ RJ45-Funktion des Projektors über ein Netzwerk, bspw. zur externen Verwaltung: Ein-/Abschaltung, Helligkeits- und Kontrasteinstellungen. Zudem können Sie Projektorstatusinformationen einsehen, wie: Videoquelle, Stummschaltung etc.
- Seite 53 PROJEKTOR VERWENDEN LAN/RJ45 Verbinden Sie ein RJ45-Kabel mit den RJ45-Ports an Projektor und PC (Notebook). Wählen Sie am PC (Notebook) Start > Systemsteuerung > Netzwerkverbindungen. Rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften. Wählen Sie im Eigenschaften-Fenster das Allgemein-Register und dann Internetprotokoll (TCP/ IP).
- Seite 54 PROJEKTOR VERWENDEN Klicken Sie auf „Eigenschaften“. Geben Sie IP-Adresse und Subnetzmaske ein, drücken Sie dann „OK“. Drücken Sie die „Menü“-Taste am Projektor. Öffnen Sie am Projektor Netzwerk > LAN. Geben Sie die folgenden Verbindungsparameter ein: ± DHCP: Aus ± IP-Adresse: 192.168.0.100 ±...
- Seite 55 PROJEKTOR VERWENDEN Informationen-Seite Haupt-Seite Werkzeuge-Seite IT-Helpdesk kontaktieren Deutsch...
- Seite 56 PROJEKTOR VERWENDEN Funktion RS232 per Telnet Es gibt eine alternative Methode zur RS232-Befehlssteuerung, das sogenannte „RS232 by TELNET“ für die LAN- / RJ-45-Schnittstelle. Kurzanleitung für „RS232 by Telnet“ ‡ Prüfen und beziehen Sie die IP-Adresse im OSD des Projektors. ‡ Stellen Sie sicher, dass der PC/das Notebook auf die Webseite des Projektors zugreifen kann.
- Seite 57 PROJEKTOR VERWENDEN Menü Infos Menü Infos Zur Anzeige der Projektorinformationen wie nachstehend aufgelistet: ‡ Regulatory ‡ Seriennummer ‡ Quelle ‡ Auflösung ‡ Refresh Rate ‡ Anzeigemodus ‡ Betriebsmodus (Standby) ‡ Laufzeit Lichtquelle ‡ Fernbedienungscode ‡ Fernbedienungscode (aktiv) ‡ Netzwerkstatus ‡ IP-Adresse ‡...
- Seite 58 WARTUNG Staubfilter installieren und reinigen Staubfilter installieren Hinweis: Staubfilter werden nur in ausgewählten Regionen mit übermäßigem Staub benötigt/mitgeliefert. Staubfilter reinigen Sie sollten den Staubfilter einmal alle drei Monate reinigen. Reinigen Sie ihn häufiger, falls der Projektor in einer staubigen Umgebung verwendet wird. Verfahren: Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die “...
- Seite 59 ZUSÄTZLICHE INFORMATIONEN Kompatible Auflösungen Digital (HDMI 1.4) Native Auflösung: 1920 x 1080 bei 60 Hz (ZH506); 1920 x 1200 bei 60 Hz (WU506) Descriptor-Timing -B0 Descriptor-Timing -B1 Etabliertes Timing Standardtiming Unterstützter Videomodus (Detail-Timing) (Detail-Timing) 720 x 400 bei 70 Hz 1280 x 720 bei 60 Hz 1920 x 1080 bei 60 Hz 720 x 480i bei 60 Hz (16:9) 1920 x 1080p bei 60 Hz...
- Seite 60 ZUSÄTZLICHE INFORMATIONEN Descriptor-Timing -B0 Descriptor-Timing -B1 Etabliertes Timing Standardtiming Unterstützter Videomodus (Detail-Timing) (Detail-Timing) 800 x 600 bei 75 Hz 1920 x 1080i bei 60 Hz (16:9) 832 x 624 bei 75 Hz 1920 x 1080i bei 50 Hz (16:9) 1024 x 768 bei 60 Hz 1920 x 1080p bei 60 Hz (16:9) 1024 x 768 bei 70 Hz 1920 x 1080p bei 50 Hz (16:9)
- Seite 61 Wenn der 3D-Eingang 1080p bei 24 Hz ist, sollte das DMD mit ganzzahligem Vielfachem mit 3D-Modus wiedergeben. ‡ Unterstützt NVIDIA 3DTV Play, falls keine Patentgebühr von Optoma existiert. ‡ 1080i bei 25 Hz und 720p bei 50 Hz laufen nicht in 100 Hz; 1080p bei 24 Hz läuft in 144 Hz; andere 3D-Timings laufen in 120 Hz.
- Seite 62 ZUSÄTZLICHE INFORMATIONEN Bildgröße und Projektionsabstand 1080p Gewünschte Bildgröße Projektionsentfernung (C) Diagonale Breite Höhe Weitwinkel Tele Zoll Zoll Zoll Fuß Fuß 0,91 0,80 31,38 0,45 17,65 3,66 5,86 1,02 0,89 34,86 0,50 19,61 4,07 6,51 1,27 1,11 43,58 0,62 24,51 5,08 8,13 1,52 1,33...
- Seite 63 ZUSÄTZLICHE INFORMATIONEN WXGA Gewünschte Bildgröße Projektionsentfernung (C) Diagonale Breite Höhe Weitwinkel Tele Zoll Zoll Zoll Fuß Fuß 1,02 0,86 33,92 0,54 21,20 4,16 6,64 1,27 1,08 42,40 0,67 26,50 5,19 8,30 1,52 1,29 50,88 0,81 31,80 6,23 9,96 1,78 1,51 59,36 0,94 37,10...
- Seite 64 ZUSÄTZLICHE INFORMATIONEN WUXGA Gewünschte Bildgröße Projektionsentfernung (C) Diagonale Breite Höhe Weitwinkel Tele Zoll Zoll Zoll Fuß Fuß 0,91 0,78 30,53 0,48 19,08 3,56 5,70 1,02 0,86 33,92 0,54 21,20 3,96 6,33 1,27 1,08 42,40 0,67 26,50 4,95 7,91 1,52 1,29 50,88 0,81 31,80...
- Seite 65 ZUSÄTZLICHE INFORMATIONEN Projektorabmessungen und Deckenmontage Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset. Falls Sie ein Deckenmontageset von Dritten nutzen möchten, stellen Sie bitte sicher, dass die Schrauben zur Befestigung des Projektors mit den folgenden Spezifikationen übereinstimmen: ‡...
- Seite 66 ZUSÄTZLICHE INFORMATIONEN IR-Fernbedienungscodes Geometric Correction PIP/PBP Mode AV Mute ENTER Info. Source Re-Sync Volume D Zoom Menu Format Freeze Remote S-Video HDMI1 HDMI2 HDBaseT Video HDMI3 YPbPr DisplayPort Schlüsselcode Druckschlüssel- Schlüssel Byte 1 Byte 2 Byte 3 Byte 4 Wiederholen definition Kunde 0 Kunde 1...
- Seite 67 ZUSÄTZLICHE INFORMATIONEN Schlüsselcode Druckschlüssel- Schlüssel Byte 1 Byte 2 Byte 3 Byte 4 Wiederholen definition Kunde 0 Kunde 1 Daten 0 Daten 1 Nicht Nicht Nicht Nicht Laser Nicht verfügbar Laser verfügbar verfügbar verfügbar verfügbar Quelle Quelle # Byte 3 # Byte 3 Erneute Erneute...
- Seite 68 ZUSÄTZLICHE INFORMATIONEN Problemlösung Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. Bildprobleme Es wird kein Bild angezeigt. ‡ Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt “Installation” beschrieben, richtig und fest angeschlossen sind.
- Seite 69 ZUSÄTZLICHE INFORMATIONEN Sonstige Probleme Der Projektor reagiert auf keine Steuerung ‡ Schalten Sie den Projektor nach Möglichkeit aus, ziehen Sie das Netzkabel und warten Sie mindestens 20 Sekunden, bevor Sie das Netzkabel wieder anschließen. Fernbedienungsprobleme Die Fernbedienung funktioniert nicht ‡ Achten Sie darauf, dass die Fernbedienung innerhalb eines Winkels von ±30°...
- Seite 70 ZUSÄTZLICHE INFORMATIONEN Warnanzeigen Wenn die Warnanzeigen (siehe unten) aufleuchten oder blinken, schaltet sich der Projektor automatisch aus: ‡ Lampen-LED leuchtet rot, Betriebsanzeige blinkt rot. ‡ Temperatur-LED leuchtet rot, Betriebsanzeige blinkt rot. Dies zeigt an, dass der Projektor überhitzt ist. Unter normalen Bedingungen kann der Projektor anschließend wieder eingeschaltet werden. ‡...
- Seite 71 ZUSÄTZLICHE INFORMATIONEN Technische Daten Optisch Beschreibung Maximale Auflösung 1920x1200@60Hz(RB) ‡ 1080p Native Auflösung ‡ WXGA ‡ WUXGA Objektiv Manueller Zoom und manueller Fokus ‡ 1080p: 26,2”~301,1” Bildgröße (diagonal) ‡ WXGA: 25,66”~301,15” ‡ WUXGA: 21”~300” ‡ 1080p: 1,3~9,4 m (Fokusbereich optimiert bei 1,873 m) Projektionsentfernung ‡...
- Seite 72 ZUSÄTZLICHE INFORMATIONEN Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. Japan 47697 Westinghouse Drive, 888-289-6786 東京都足立区綾瀬3-25-18 Fremont, CA 94539, USA 510-897-8601 info@os-worldwide.com 株式会社オーエス www.optomausa.com services@optoma.com コンタクトセンター: 0120-380-495 www.os-worldwide.com Kanada Taiwan 47697 Westinghouse Drive, 888-289-6786 12F., No.213, Sec.
- Seite 73 *36.7D901G001-B* P/N:36.7D901G001-B www.optoma.com...
