AUFSTELLUNG UND INSTALLATION

Mittelachsenanpassung

Wenden Sie eine Mittelachsenanpassung nur an, wenn der Fokus des projizierten Bildes insgesamt nicht
gleichmäßig scharf ist. Die Mittelachsenanpassung hilft beim Ausgleichen der Neigung der Objektivhalterung,
damit unscharfe Bildabschnitte scharf werden. Sie neigt den Objektivhalter parallel zu Objektivplatte und DMD-
Platte.
Hinweis:
Diese Mittelachsenanpassung kann dazu führen, dass andere Bildbereiche aus dem Fokus geraten.
Dies ist völlig normal.
Benötigte Werkzeuge
Beim Objektiv BX-CAA01/BX-CTA01/BX-CAA03/BX-CTA03/BX-CAA06/BX-CTA06 werden folgende Werkzeuge
zur Sichtlinienanpassung benötigt:
‡ Inbusschlüsse, Sechskant, 4 mm
Beim BX-CTA16-/ BX-CTA17-Objektiv werden die folgenden Werkzeuge benötigt:
‡ Mittelachsenverlängerung mit rotem Gummiring
‡ L-förmiges Steckschlüssel-Werkzeug

Projektorstartmodus einrichten

1. Wählen Sie das Testmuster des OSD. Wechseln Sie in den Vollbildmodus.
2. Bereiten Sie den Testbereich vor. Stellen Sie sicher, dass das Verhältnis des Projektionsabstands
des installierten Objektivs mit den Anforderungen des Installationsbereichs übereinstimmen
(Projektionsabstand und Leinwandgröße).
3. Prüfen Sie, ob das Objektiv richtig installiert ist.

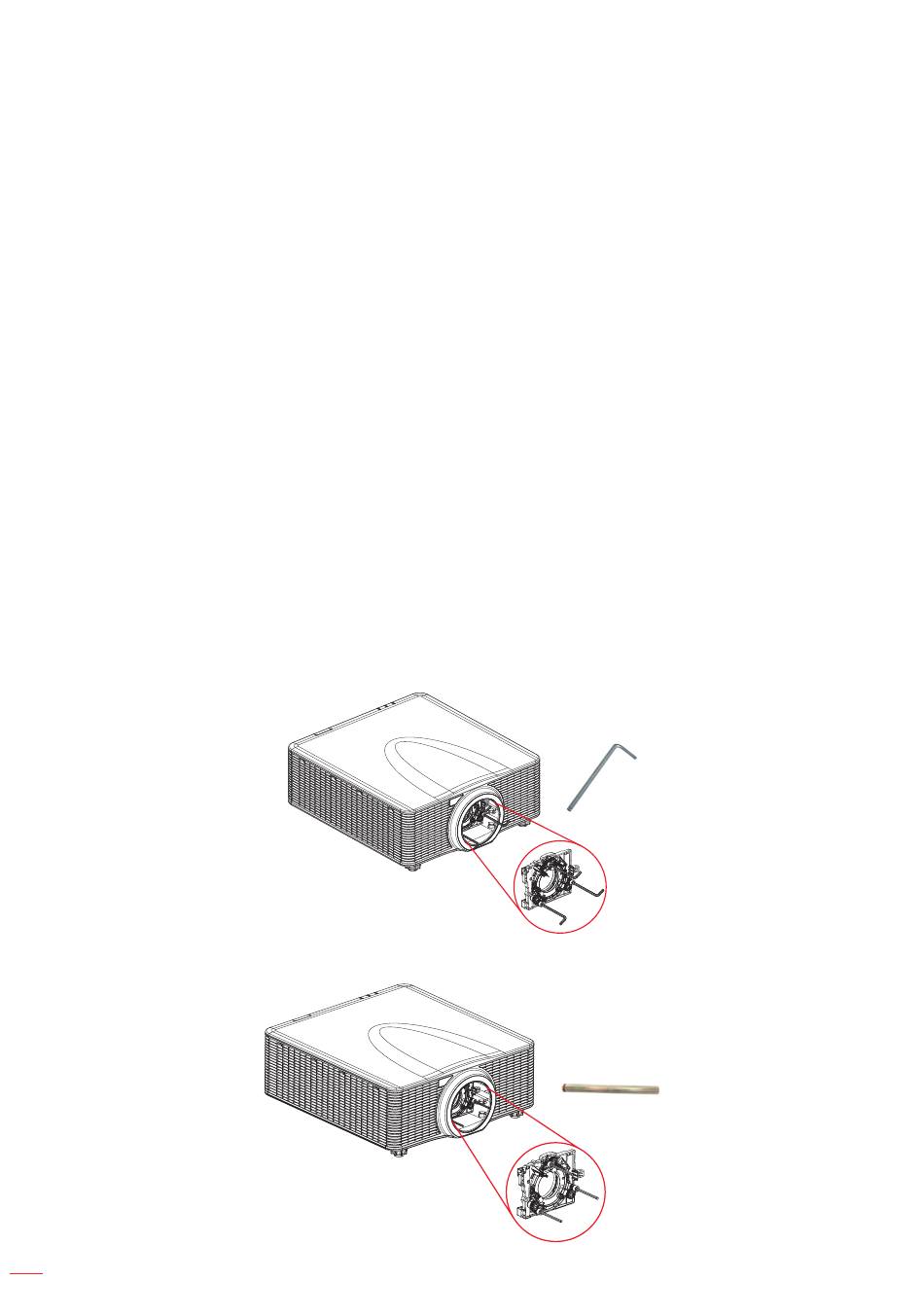

Mittelachsenanpassung durchführen
Beim Objektiv BX-CAA01/BX-CTA01/BX-CAA03/BX-CTA03/BX-CAA06/BX-CTA06/ BX-CTA13/ BX-CTA15
Passen Sie die drei Mittelachsenschrauben mit dem Inbusschlüssel im oder gegen den Uhrzeigersinn an.
Für das Objektiv BX-CTA16/ BX-CTA17
Die Mittelachsenverlängerungen müssen vor Installation des BX-CTA16-/ BX-CTA17-Objektivs installiert werden.
Hinweis:
BX-CTA16-Einrichtung erfordert ein spezielles Unterstützungskit. Weitere Informationen finden Sie in
der Bedienungsanleitung zum BX-CTA16-Objektiv.
20 Deutsch
