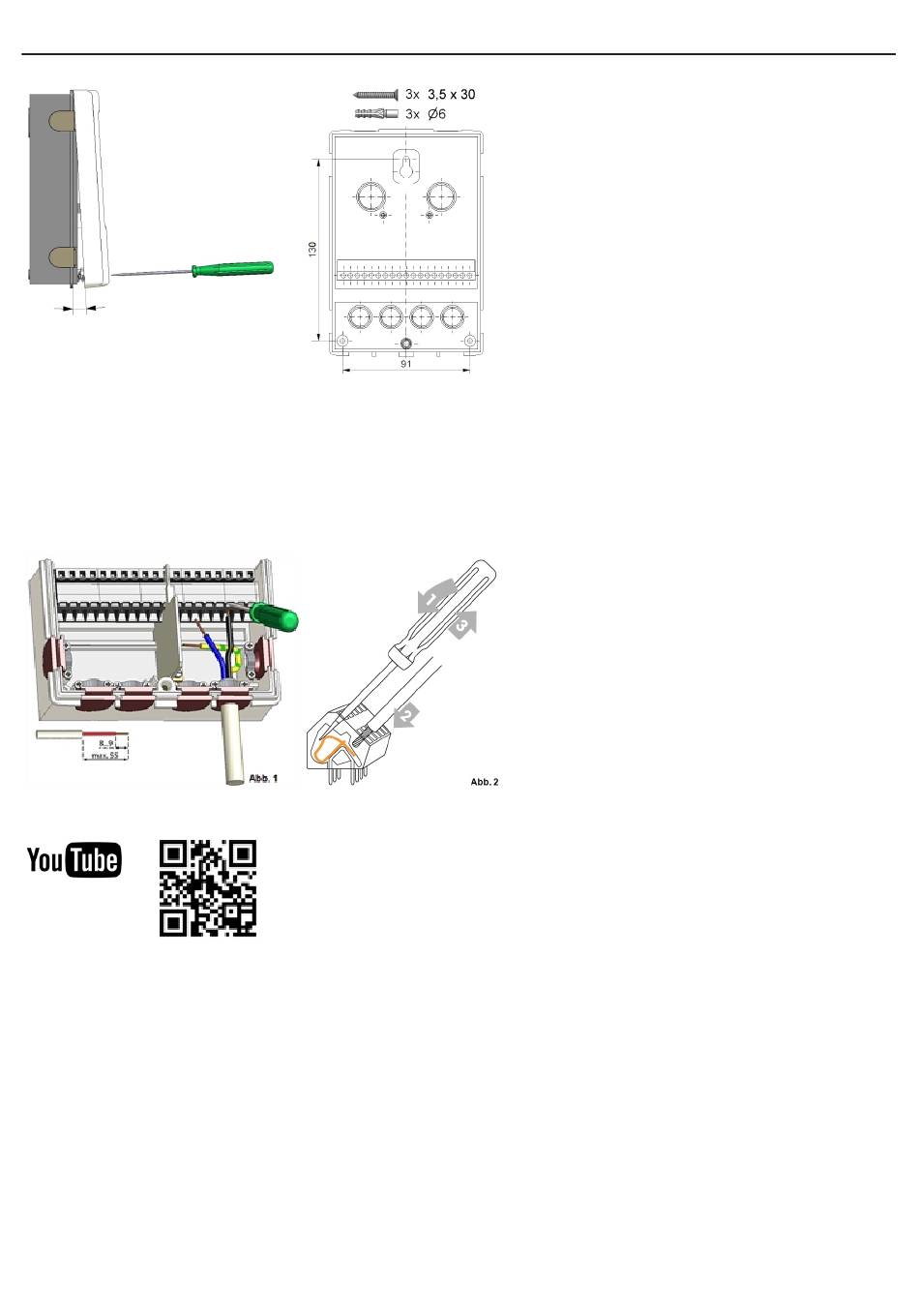

Wandmontage
Falls Probleme bei der Bedienung der Klemmen auftreten, kann Ihnen unser Video auf unsere Youtube Seite weiterhelfen:
http://www.sorel.de/youtube
1. Deckelschraube komplett lösen.
2. Klemmraumabdeckung vorsichtig vom Unterteil
abziehen. Beim Abziehen werden auch die Klem-
men ausgeklinkt.
3. Gehäuseoberteil zur Seite legen. Nicht auf die Elek-
tronik fassen.
4. Gehäuseunterteil an der ausgewählten Position
anhalten und die 3 Befestigungslöcher anzeich-
nen. Achten Sie darauf, dass die Wandfläche mög-
lichst eben ist, damit sich das Gehäuse beim
Anschrauben nicht verzieht.
5. Mittels Bohrmaschine und 6er Bohrer 3 Löcher an
den angezeichneten Stellen in die Wand bohren
und die Dübel eindrücken.
6. Die obere Schraube einsetzen und leicht andre-
hen.
7. Das Gehäuseunterteil einhängen und die zwei übri-
gen Schrauben einsetzen.
8. Gehäuse ausrichten und die 3 Schrauben fest-
schrauben.
11
