LBM-300
IP

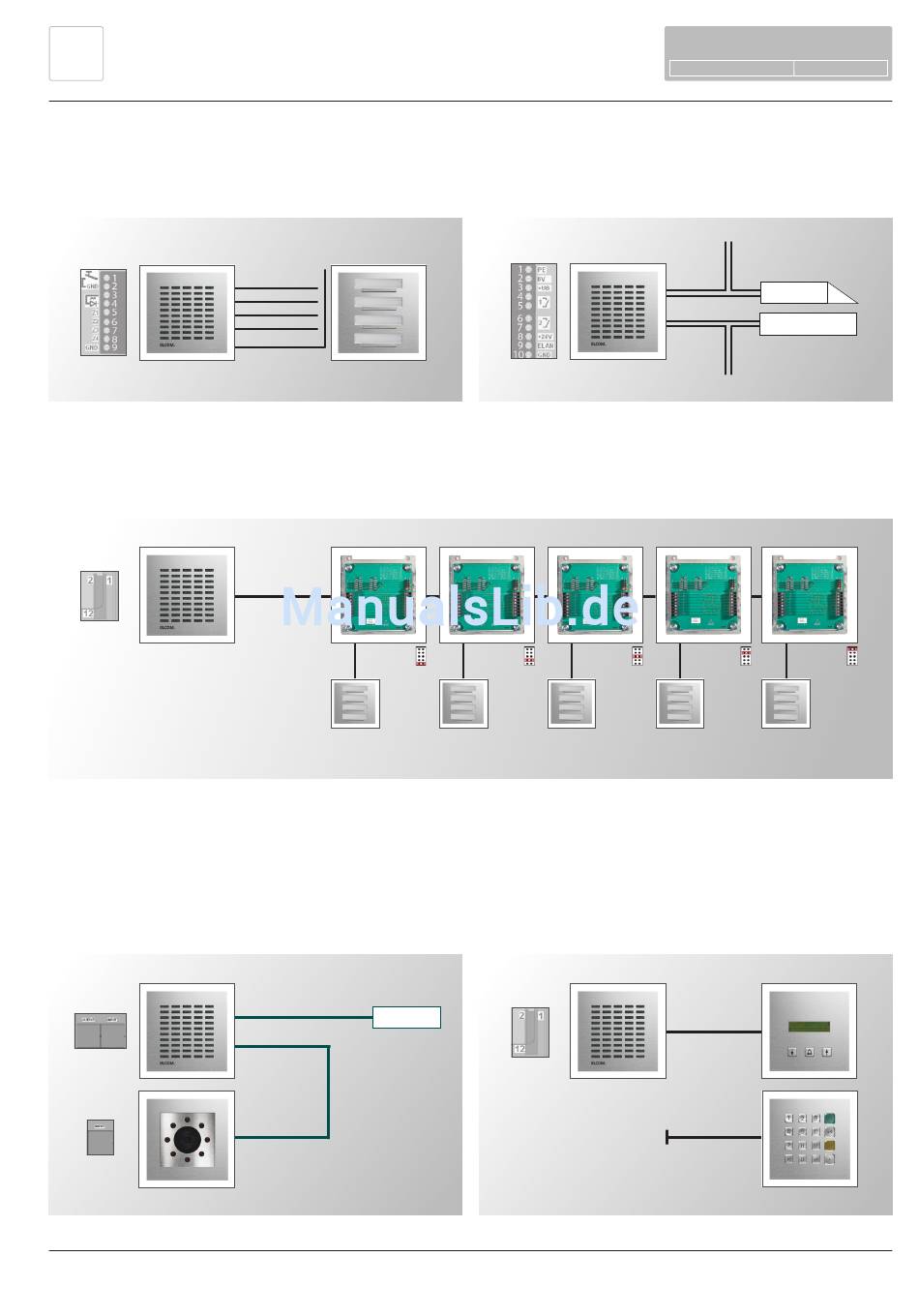

AUDIO Erweiterungsmöglichkeiten
Ruftaster an Direktruf-Anschluss
Am Türsprechmodul selbst können bis zu 4 Ruftaster ange-
schlossen werden.
IP Diodenmatrix-Modul
Das Türsprechmodul kann mit maximal 5 Diodenmatrix-Modulen kaskadiert werden. Pro Diodenmatrix-Modul sind 15 Ruftas-
ter anschließbar. Damit ergibt sich ein maximaler Ausbau mit 75 Rufzielen.
IP Kameramodul
Das Türsprechmodul verfügt über einen 2fach-Switch. Am
OUTPUT-Port kann das IP Kameramodul CBM-300 angeschlos-
sen und ohne weitere Stromversorgung betrieben werden.
4
Z1
Z2
Z3
Z4
GND
Erweiterungsport
max. 5 MBM-
Module
Jumper-
Position
max. 15
Ruftaster
INPUT
Netzwerk
OUTPUT
RJ45 - Netzwerkkabel

Schaltkontakte

Es stehen zwei Schaltkontakte (REL1, REL2), belastbar mit
max. 24V/1A, für Türöffner und bspw. Licht zur Verfügung.
Jumper- Jumper-
Position Position
max. 15 max. 15
Ruftaster Ruftaster
IP Display-Call und Tastatur-Modul
Am Erweiterungsport des Türsprech-Moduls kann das Display-
Call und Direktwahl-Tastaturmodul angeschlossen werden.
Die Direktruf-Anschlüsse können zusätzlich genutzt werden.
Lesen Sie für weitere Kombinations-Möglichkeiten die jewei-
lige Produktbeschreibung.
Nur Alternativ
INSTALLATION
Dokument: Version 2.0 Datum: 31.01.2013
REL1
TÖ-17/17E
Lichtschaltrelais
REL2
Jumper- Jumper-
Position Position
max. 15 max. 15
Ruftaster Ruftaster
Erweiterungsport
max. 4 DBM-
Module
Erweiterungsport
max. 1 TBM-
Modul
