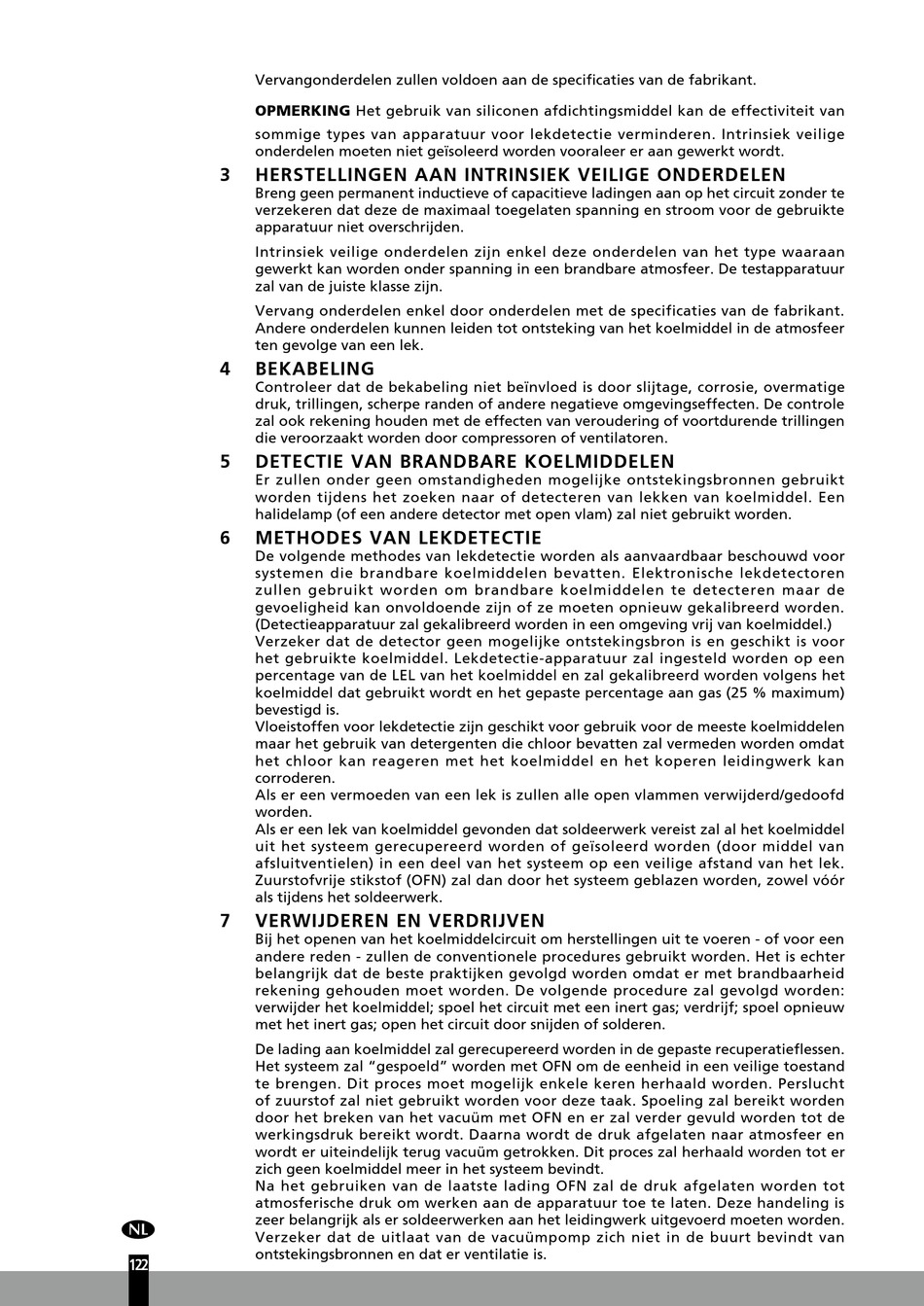

Qlima D 620 Gebrauchsanweisung Seite 122

Vervangonderdelen zullen voldoen aan de specificaties van de fabrikant.
OPMERKING Het gebruik van siliconen afdichtingsmiddel kan de effectiviteit van
sommige types van apparatuur voor lekdetectie verminderen. Intrinsiek veilige
onderdelen moeten niet geïsoleerd worden vooraleer er aan gewerkt wordt.
3 HERSTELLINGEN AAN INTRINSIEK VEILIGE ONDERDELEN
Breng geen permanent inductieve of capacitieve ladingen aan op het circuit zonder te
verzekeren dat deze de maximaal toegelaten spanning en stroom voor de gebruikte
apparatuur niet overschrijden.
Intrinsiek veilige onderdelen zijn enkel deze onderdelen van het type waaraan
gewerkt kan worden onder spanning in een brandbare atmosfeer. De testapparatuur
zal van de juiste klasse zijn.
Vervang onderdelen enkel door onderdelen met de specificaties van de fabrikant.
Andere onderdelen kunnen leiden tot ontsteking van het koelmiddel in de atmosfeer
ten gevolge van een lek.
4 BEKABELING
Controleer dat de bekabeling niet beïnvloed is door slijtage, corrosie, overmatige
druk, trillingen, scherpe randen of andere negatieve omgevingseffecten. De controle
zal ook rekening houden met de effecten van veroudering of voortdurende trillingen
die veroorzaakt worden door compressoren of ventilatoren.
5 DETECTIE VAN BRANDBARE KOELMIDDELEN
Er zullen onder geen omstandigheden mogelijke ontstekingsbronnen gebruikt
worden tijdens het zoeken naar of detecteren van lekken van koelmiddel. Een
halidelamp (of een andere detector met open vlam) zal niet gebruikt worden.
6 METHODES VAN LEKDETECTIE
De volgende methodes van lekdetectie worden als aanvaardbaar beschouwd voor
systemen die brandbare koelmiddelen bevatten. Elektronische lekdetectoren
zullen gebruikt worden om brandbare koelmiddelen te detecteren maar de
gevoeligheid kan onvoldoende zijn of ze moeten opnieuw gekalibreerd worden.
(Detectieapparatuur zal gekalibreerd worden in een omgeving vrij van koelmiddel.)
Verzeker dat de detector geen mogelijke ontstekingsbron is en geschikt is voor
het gebruikte koelmiddel. Lekdetectie-apparatuur zal ingesteld worden op een
percentage van de LEL van het koelmiddel en zal gekalibreerd worden volgens het
koelmiddel dat gebruikt wordt en het gepaste percentage aan gas (25 % maximum)
bevestigd is.
Vloeistoffen voor lekdetectie zijn geschikt voor gebruik voor de meeste koelmiddelen
maar het gebruik van detergenten die chloor bevatten zal vermeden worden omdat
het chloor kan reageren met het koelmiddel en het koperen leidingwerk kan
corroderen.
Als er een vermoeden van een lek is zullen alle open vlammen verwijderd/gedoofd
worden.
Als er een lek van koelmiddel gevonden dat soldeerwerk vereist zal al het koelmiddel
uit het systeem gerecupereerd worden of geïsoleerd worden (door middel van
afsluitventielen) in een deel van het systeem op een veilige afstand van het lek.
Zuurstofvrije stikstof (OFN) zal dan door het systeem geblazen worden, zowel vóór
als tijdens het soldeerwerk.
7 VERWIJDEREN EN VERDRIJVEN
Bij het openen van het koelmiddelcircuit om herstellingen uit te voeren - of voor een
andere reden - zullen de conventionele procedures gebruikt worden. Het is echter
belangrijk dat de beste praktijken gevolgd worden omdat er met brandbaarheid
rekening gehouden moet worden. De volgende procedure zal gevolgd worden:
verwijder het koelmiddel; spoel het circuit met een inert gas; verdrijf; spoel opnieuw
met het inert gas; open het circuit door snijden of solderen.
De lading aan koelmiddel zal gerecupereerd worden in de gepaste recuperatieflessen.
Het systeem zal "gespoeld" worden met OFN om de eenheid in een veilige toestand
te brengen. Dit proces moet mogelijk enkele keren herhaald worden. Perslucht
of zuurstof zal niet gebruikt worden voor deze taak. Spoeling zal bereikt worden
door het breken van het vacuüm met OFN en er zal verder gevuld worden tot de
werkingsdruk bereikt wordt. Daarna wordt de druk afgelaten naar atmosfeer en
wordt er uiteindelijk terug vacuüm getrokken. Dit proces zal herhaald worden tot er
zich geen koelmiddel meer in het systeem bevindt.
Na het gebruiken van de laatste lading OFN zal de druk afgelaten worden tot
atmosferische druk om werken aan de apparatuur toe te laten. Deze handeling is
zeer belangrijk als er soldeerwerken aan het leidingwerk uitgevoerd moeten worden.
1
Verzeker dat de uitlaat van de vacuümpomp zich niet in de buurt bevindt van
ontstekingsbronnen en dat er ventilatie is.
122
