Analyse von Signal- oder Strahldaten

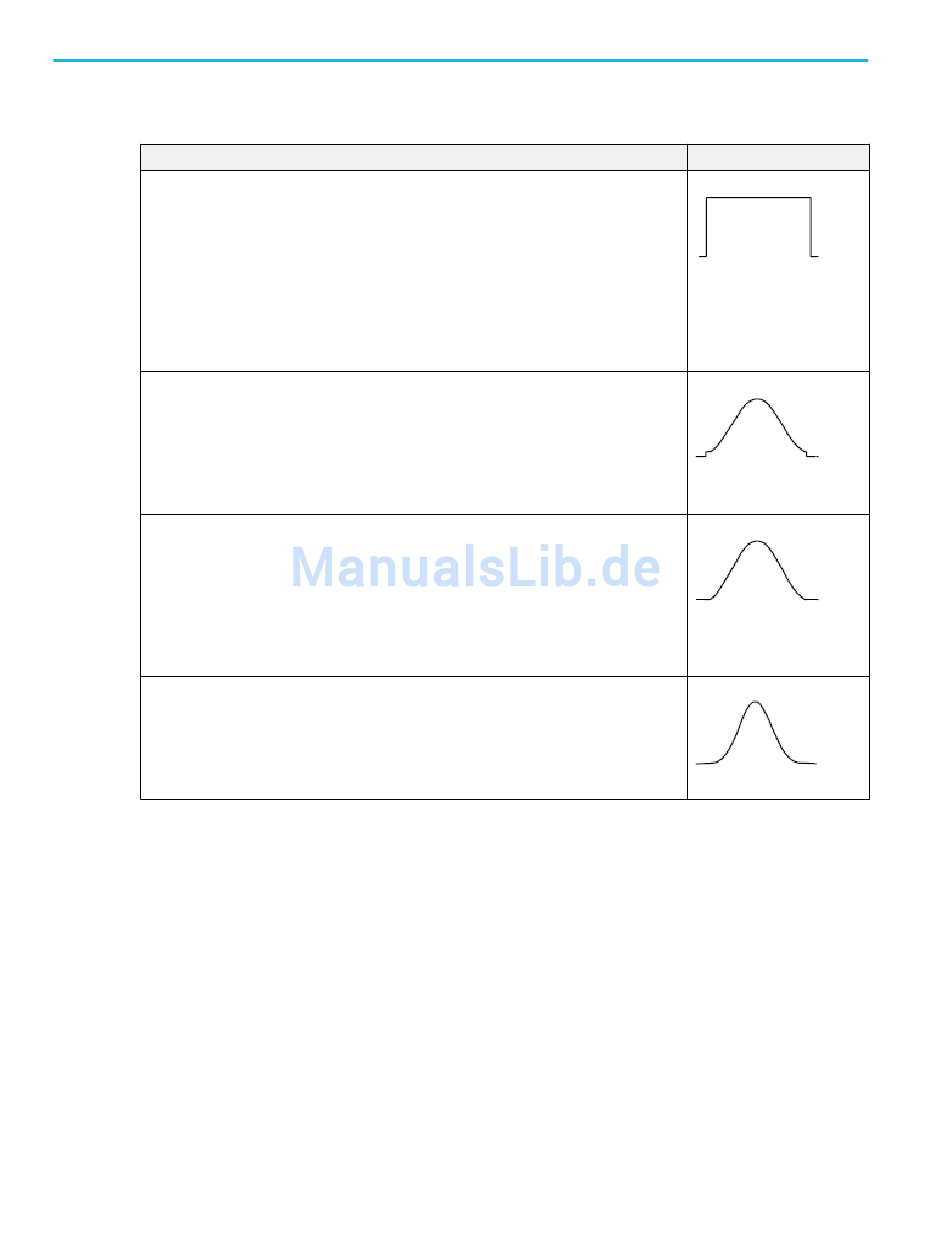

Tabelle 7: Zur Auswahl stehende Fenster
Fenster
Rectangular
Die Frequenzauflösung bei Verwendung des Rectangular-Fensters (auch als „Boxcar-
Fenster" bezeichnet) ist sehr gut, die Spektralverluste sind hoch und die
Amplitudengenauigkeit ist gering.
Verwenden Sie das Rectangular-Fenster, um Störspitzen oder Bursts zu messen, wobei die
Signalpegel vor und nach dem Ereignis fast gleich sind. Verwenden Sie dieses Fenster
auch für Sinussignale gleicher Amplitude mit nahe beieinander liegenden Frequenzen sowie
für unkorreliertes Breitbandrauschen mit sich relativ langsam änderndem Spektrum. Dieses
Fenster eignet sich am besten zum Messen des Frequenzspektrums von sich nicht
wiederholenden Signalen sowie zum Messen der Frequenzanteile nahe DC.
Hamming
Die Frequenzauflösung bei Verwendung des Hamming-Fensters ist gut (etwas besser als
Hanning), die Spektralverluste sind moderat und die Amplitudengenauigkeit ist relativ gut.
Verwenden Sie das Hamming-Fenster zum Messen von Sinusrauschen, periodischem und
unkorreliertem Schmalbandrauschen. Dieses Fenster eignet sich gut für Störspitzen oder
Bursts, wobei die Signalpegel vor und nach dem Ereignis signifikante Unterschiede
aufweisen.
Hanning
Die Frequenzauflösung bei Verwendung des Hanning-Fensters (auch als
„Hann" bezeichnet) ist gut, die Spektralverluste sind gering und die Amplitudengenauigkeit
ist relativ gut.
Verwenden Sie das Hanning-Fenster zum Messen von Sinusrauschen, periodischem und
unkorreliertem Schmalbandrauschen. Dieses Fenster eignet sich gut für Störspitzen oder
Bursts, wobei die Signalpegel vor und nach dem Ereignis signifikante Unterschiede
aufweisen.
Blackman-Harris
Die Frequenzauflösung bei Verwendung des Blackman-Harris-Fensters ist niedrig, die
Spektralverluste sind sehr gering und die Amplitudengenauigkeit ist gut.
Verwenden Sie das Blackman-Harris-Fenster vorrangig zum Messen von
Einzelfrequenzsignalen, um nach Oberwellen höheren Grades oder mehreren
Sinussignalen mit moderaten oder weiten Abständen zu suchen.
142
Form
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
