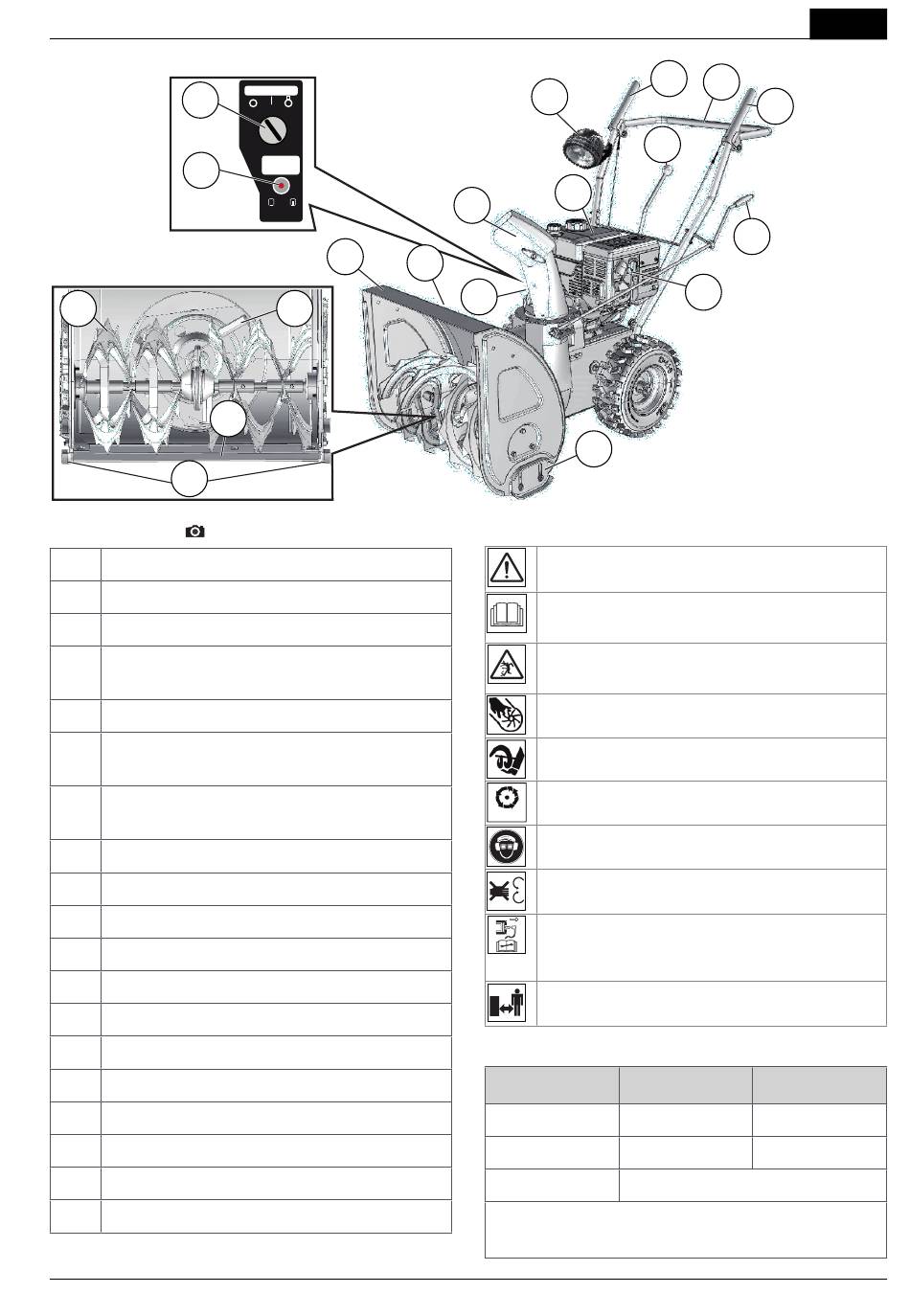

Огляд виробу ( A)
Важіль зчеплення приводу ходової частини
1
Ручка керування
2
Важіль зчеплення приводу шнека
3
Механізм викидання снігу з захистом від
4
контакту
Двигун
5
Важіль вибору передач, 5 передач пере-
6
днього ходу та 2 передачі заднього ходу
Рукоятка для регулювання механізму
7
викидання снігу
Щит
8
Шнек
9
Полоз з регулюванням по висоті
10
Електростартер *
11
Прилад освітлення *
12
Акумуляторна батарея *
13
Крильчатка
14
Приладдя для очищення (кріпиться на щиті)
15
Очищувальна пластина
16
Штекер свічки запалювання
17
Circuit Protector
18
Тільки для Snow-Line 620E
*
469 186_b
ENGINE SW.
ON
OFF START
CIRCUIT
PROTECTOR
ON/push OFF
8
15
14
12
5
4
13
10
Знаки на пристрої
Увага! Проявляйте особливу обережність під
час роботи із пристроєм.
Перед уведенням в експлуатацію
прочитайте довідник з експлуатації!
Не стійте на шляху викидання снігу. Небез-
пека травмування снігом, що викидається.
Не торкайтесь механізму викидання снігу!
Не торкайтеся шнека!
Перед виконанням всіх робіт на пристрої ви-
микайте двигун.
STOP
Користуйтеся засобами захисту зору та слу-
ху.
Не торкайтеся частин, що обертаються.
Небезпека затягування.
Перед виконанням робіт з технічного обслу-
говування та ремонту від'єднуйте штекер
свічки запалення.
Нікому не дозволяйте заходити у небезпеч-
ну зону.
Відмінності типів
Tип < - >
560 560 mm
620 620 mm
620E На базі 620,
з електростартером, акумуляторною батареєю та
приладом освітлення
