Snow Line 560, 620, 620E
11
18
9
10

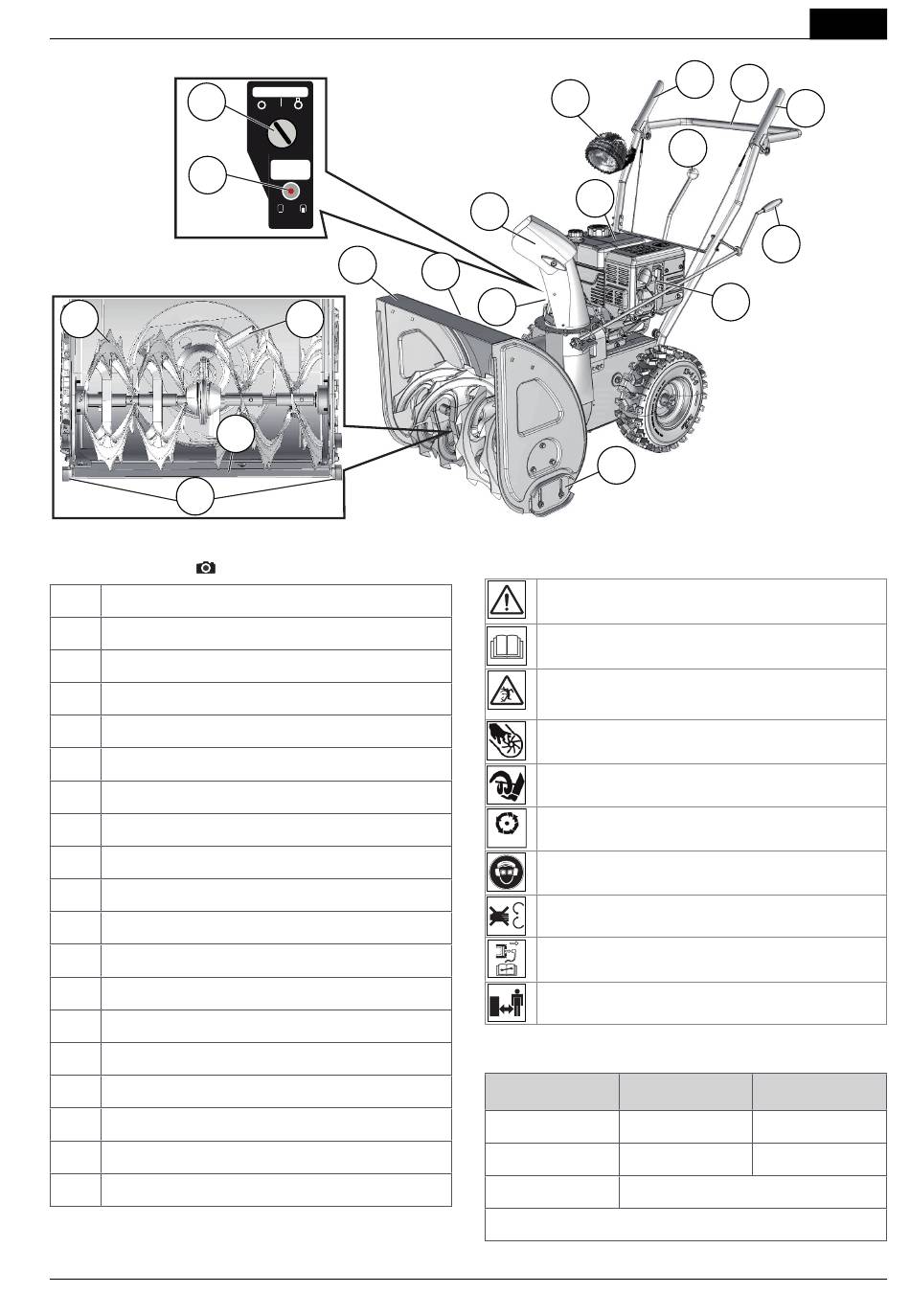

Produktoversikt

( A)
1 Koblingsspak for kjøredrevet
2 Føringshåndtak
3 Koblingsspak for skruedrevet
4 Snøutkast med inngripingsbeskyttelse
5 Motor
6 Girspak, 5 forover- og 2 bakover-gir
7 Håndsveiv for justering av utkast
8 Skjold
9 Skrue
10 Glidemeier som kan justeres i høyden
11 Elektrisk start*
12 Belysning*
13 Batteri*
14 Utkasterhjul
15 Rengjøringsverktøy (festet på skjoldet)
16 Ryddeplate
17 Tennplugg
18 Circuit Protector
*
Kun på Snow-Line 620E
469 186_b
ENGINE SW.
ON
OFF START
CIRCUIT
PROTECTOR
ON/push OFF
8
14
16
12
5
4
15
13
Symboler på maskinen
Advarsel!
Vær spesielt forsiktig ved håndtering.
Les bruksanvisningen før bruk!
Hold avstand fra utkastområdet. Fare på grunn
av utkasting av snø.
Ikke grip inn i snøutkastet!
Ikke grip inn eller gå inn i skruen!
Slå av motoren før alt arbeid på maskinen.
STOP
Bruk øye- og hørselsvern.
Ikke grip inn i roterende deler, inntrekksfare.
Trekk av tennplugghettene før vedlikeholds- og
reparasjonsarbeid.
Hold tredjepersoner unna fareområdet.
Typeforskjell
Typ
560
620
620E
med elektrisk start, batteri og lys
1
2
6
7
17
10
A
< - > M
560 mm 182 cm³
620 mm 212 cm³
Som 620,
N
3
167
