Snow-Line 560, 620, 620E
11
18
9
10

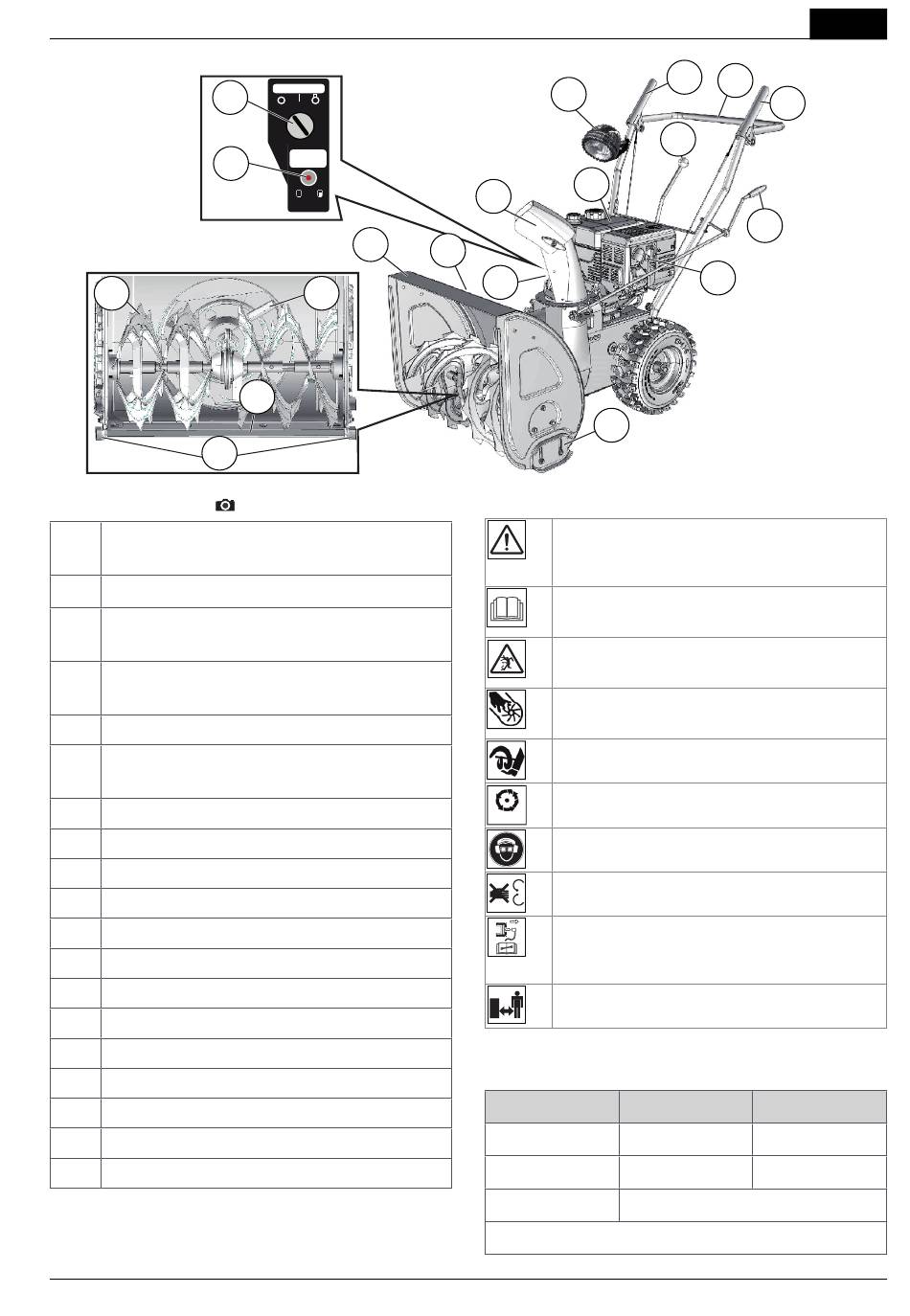

Aperçu du produit
(
1 Levier d'embrayage pour le système
d'entraînement
2 Guidon de l'opérateur
3 Levier d'embrayage pour la transmission
de la vis sans fin
4 Canal de projection avec protection pour les
mains
5 Moteur
6 Levier de vitesse, 5 vitesses vers l'avant et
2 vitesses vers l'arrière
7 Manivelle pour le réglage de l'éjection
8 Plaque signalétique
9 Vis sans fin
10 Patins réglables en hauteur
11 Démarreur électronique*
12 Éclairage*
13 Batterie*
14 Roue d'éjection
15 Outil de nettoyage (fixé sur la plaque)
16 Plaque de déblayage
17 Cosse de bougie d'allumage
18 Circuit Protector
*
Uniquement sur Snow-Line 620E
469 186_b
ENGINE SW.
ON
OFF START
CIRCUIT
PROTECTOR
ON/push OFF
8
14
16
A)
12
5
4
15
13
10
Symboles apposés sur l'appareil
Attention !
Faire preuve d'une prudence particulière
au cours de la manipulation.
Lire le manuel d'utilisation avant la mise
en service !
Tenir éloigné de la zone d'éjection Danger
dû au canal de projection.
Ne pas mettre la main dans le canal
de projection.
Ne pas mettre les mains ou les pieds dans
la vis sans in.
Avant toute intervention sur l'appareil,
éteindre le moteur.
STOP
Porter une protection pour les yeux et l'ouïe.
Ne pas mettre les mains dans les pièces en
rotation, risque d'entraînement.
Débrancher les cosses des bougies d'allu-
mage avant toute intervention de mainte-
nance et de réparation.
Tenir les autres personnes à l'écart de la zone
de danger.
Différences entre les modèles
Typ
560
620
620E
avec démarreur électronique, batterie et éclairage
1
2
3
6
7
17
A
< - > M
560 mm 182 cm³
620 mm 212 cm³
comment 620,
F
