Snow Line 560, 620, 620E
11
18
9
16
10

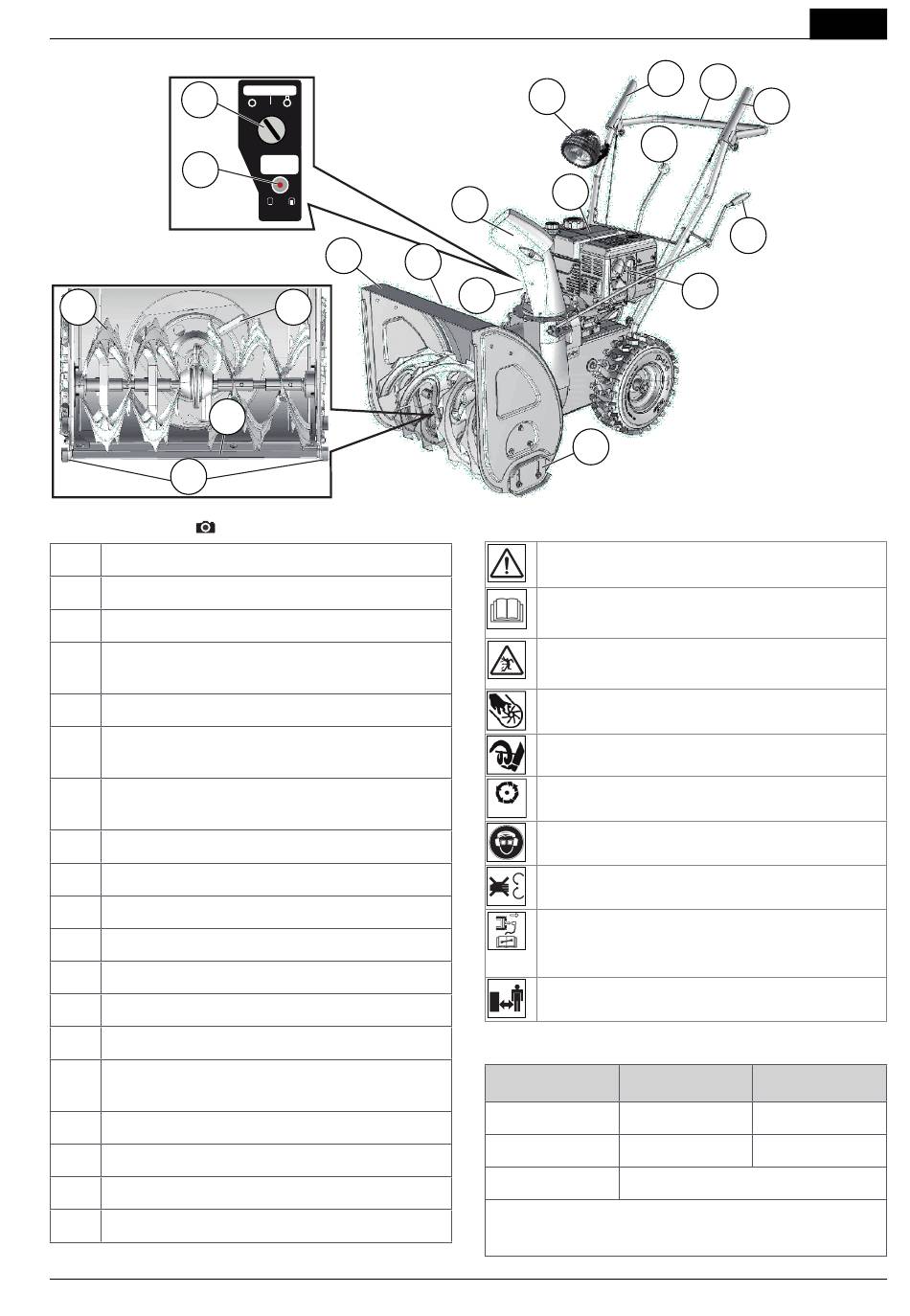

Обзор изделия ( A)
Рычаг сцепления привода ходовой части
1
Ручка управления
2
Рычаг сцепления привода шнека
3
Механизм выброса снега с защитой от ка-
4
сания
Двигатель
5
Рычаг выбора передач, 5 передач передне-
6
го ход и 2 передачи заднего хода
Рукоятка для регулирования механизма
7
выброса снега
Щит
8
Шнек
9
Регулируемый по высоте полоз
10
Электростартер *
11
Осветительные приборы
12
Аккумуляторная батарея *
13
Крыльчатка-
14
Инструмент для очистки (закреплен на
15
щите)
Чистящая пластина
16
Штекер свечи зажигания
17
Circuit Product
18
Только в Snow-Line 620E
*
469 186_b
ENGINE SW.
ON
OFF START
CIRCUIT
PROTECTOR
ON/push OFF
8
15
14
12
5
4
13
10
Symbole am Gerät
Внимание! Проявляйте особую осторожность
при работе с устройством.
Перед вводом в эксплуатацию прочтите ру-
ководство по эксплуатации!
Нахождение на пути выброса снега. Опас-
ность травмирования при выбросе снега.
Не находитесь на пути выброса снега!
Не касайтесь и не подходите к шнеку!
Перед началом любых работ на устройстве
выключите двигатель.
STOP
Пользуйтесь средствами защиты зрения
и слуха.
Не прикасайтесь к вращающимся частям.
Опасность захвата.
Перед выполнение работ по техническому
обслуживанию и ремонту отсоедините
штекер свечи зажигания.
Никому не позволяйте входить в опасную
зону.
Различия между типами
Tип < - >
560 560 mm
620 620 mm
620E То же, что и 620,
электростартером, аккумуляторной батареей и
осветительными приборами.
RUS
1
2
3
6
7
17
A
M
182 cm³
212 cm³
