5. 机械安装
安装水泵之前，检查泵的型号和零件是否与订单一致。
5.1 泵的安装
该泵必须在水平位置安装，要做到吸入管路尽可能短，
且吸程越小越好。
应该将泵安装在一个通风良好且无霜冻的场所。
该泵可以在室外安装，但必须为泵提供恰当的遮盖以
防止环境因素带来的损坏。
5.2 管道布置
建议在泵的两侧均安装隔离阀。 这么做可以在对泵进
行服务时无需排空系统。
确保泵不会受到来自于管道应力的牵拉。
应该依据泵的入口压力来选择正确的管道尺寸。
如果泵的安装位置是系统的最低点，杂物和淤泥可能
在泵中沉积。
安装管道时应注意避免气穴形成，特别是在泵的吸入
侧。 见图 .1。

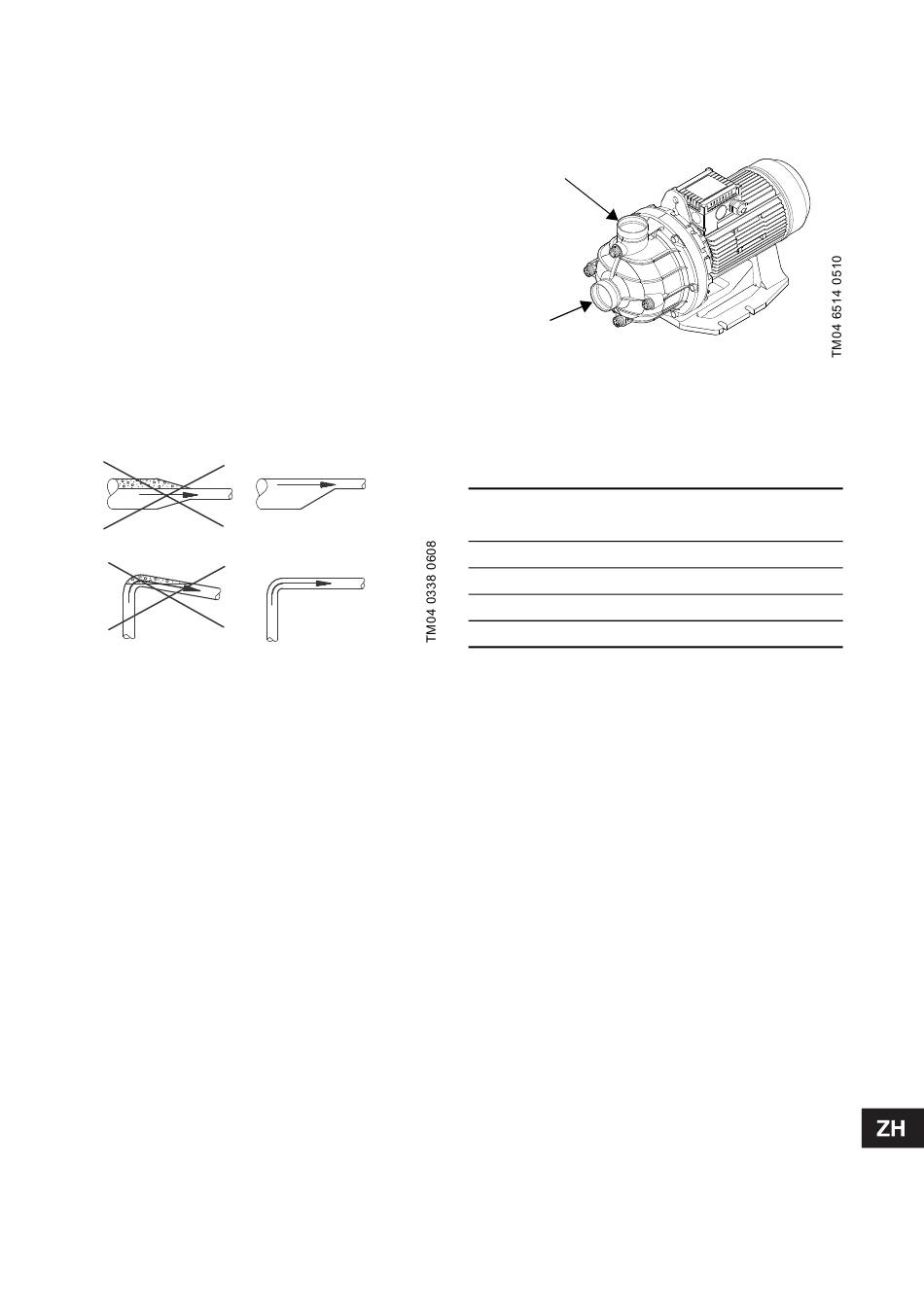

图 1 管道布置
5.3 管道连接
5.3.1 吸入管路
如果水泵安装在液面水位以上，则必须在液位高度以
下位置的吸入管路内安装一个底阀或单向阀。
将吸入管路连接到泵的吸入端口。 见图 .2。
吸入管路连的所有接头都必须完全紧密。
如果吸入管路采用软管，必须确保软管不会脱落。 如
果固体颗粒有可能进入吸入管路致使水泵堵塞，建议
安装过滤器。
5.3.2 排出管路
将排出管路连接到泵的排出端口。 见图 .2。
排出管路的直径至少应该与泵排出端口的直径相同，
以减小压力降、高流量流速和噪音。
排出端口
吸入端口
图 2 吸入端口与排出端口
5.3.3 旁路连接
如果水泵面临任何排出阀闭阀状态下运行的危险，则
应该安装一个旁路以保证最低流量能够贯通水泵。 下
表说明最低流量要求。
泵型
AC 15
AC 20
AC 25
AC 30
* 最低流量要求适用于液体温度 -10 °C 至 +55 °C。
要求的最低流量 *
3
[m /h]
2.4
3.0
3.6
4.2
