6. BESCHREIBUNG DER BAUTEILE

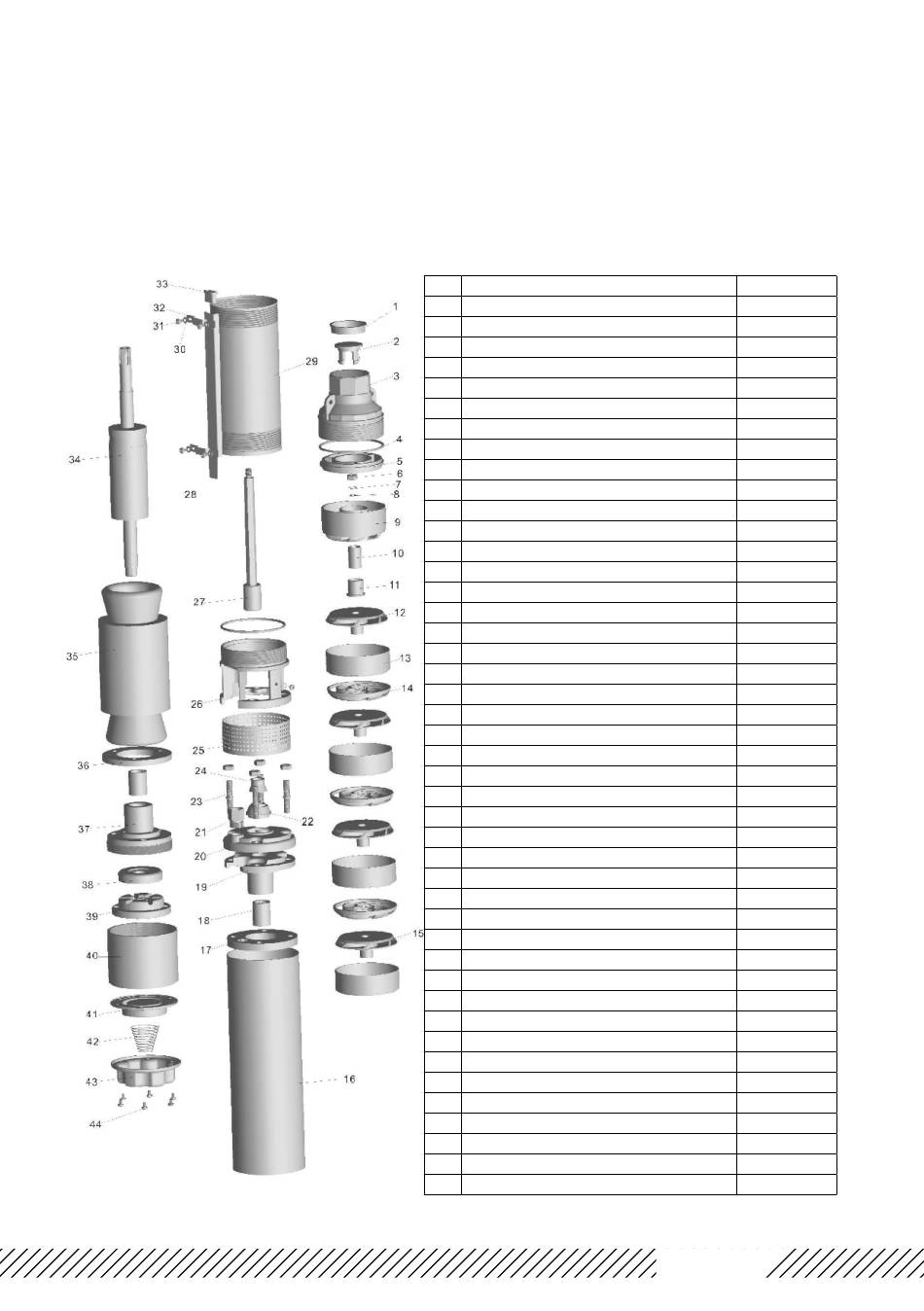

Diese Unterwasserpumpe für tiefe Brunnen besteht aus einem Bauteil für die Pumpe, einem Bauteil
für die Pumpenleistung (Unterwassermotor), einem Rohrteil, einem Schieber und einem Schaltkasten.
Verbinden Sie die Pumpe mit dem Motor mit der Wellenkupplung, damit sie unter Wasser funktionie-
ren kann. Siehe das folgende Bild für den Aufbau der Pumpe.
Nr. Name des Bauteils
1
Staubabdeckung
2
Prüfventil
3
Auslaufstutzen
4
O-Ring
5
Fixierhülse
6
Schraube M8
7
Unterlegscheibe der Feder 8
8
Glatte Unterlegscheibe 8
9
Halterung
10 Buchse
11 Gummilager
12 Laufrad
13 Gehäuse der Pumpe
14 Leitschaufel
15 Primäres Laufrad
16 Motorgehäuse
17 Obere Öffnung
18 Lager
19 Oberer Bauteil des Lagergehäuses HT200
20 Abdeckung
21 Schraube
22 Sandschutzring
23 Doppelter Schraubenbolzen
24 Wasserauslass
25 Sieb
26 Einlassverbindung
27 Pumpenwelle
28 Kabelschutzplatte
29 Pumpenlauf
30 Glatte Unterlegscheibe 5
31 Kreuzschlitzschraube
32 Kabelschutzplatten-Clip
33 Kabelmantel
34 Rotor
35 Stator
36 Untere Öffnung
37 Unterer Bauteil des Lagergehäuses HT200
38 Axialplatte
39 Axiallager
40 Pumpenfuß
41 Verlängerungsteil
42 Feder
43 Sockel
44 Kreuzschlitzschraube M5X16
Material
PE
ABS
AISI304
NBR
PPO-GF30
AISI304
AISI304
AISI304
PPO-GF30
AISI304
NBR
POM-GF20
AISI304
PPO-GF30
POM-GF20
AISI301
HT200
KERAMIK
AISI301
3Cr13
304
AISI301
NBR
AISI301
AISI304
AISI304
AISI301
AISI301
AISI301
AISI301
AISI301
NBR
HT200
3Cr13
Babbitt
HT200
NBR
2Cr13
304
304
