Kapitel 3: Installation
4. Schneiden Sie das „Atmungsloch" (3) aus und entfernen Sie dann die Mon-
tageschablone.
5. Ziehen Sie dann die Schutzfolie von der selbstklebenden Abdichtung (4) ab
und und setzen Sie die Abdichtung an der Rückseite des Instruments in der
richtigen Position auf.
6. Schrauben Sie die Bolzen an der Rückseite des Instruments ein.
7. Montieren Sie jetzt das vorbereitete Instrument, die Bolzen, den Einbaurah-
men und die Abdichtung. Sichern Sie von hinten mit den Muttern (5).
Pulteinbau-Montage
Bei der Pulteinbau-Montage arbeiten Sie mit einem Einbaurahmen, um das Profil
des Instrumentes so weit wie möglich zu reduzieren (Überstand dann nur noch ca.
6 mm).
Montage des Einbaurahmens
Bei der Einbau-Montage müssen Sie zunächst den Standard-Einbaurahmen
durch den Pulteinbaurahmen ersetzen. Dies geschieht wie folgt:
1. Halten Sie das Instrument mit beiden Händen fest, wobei das Display in Ihre
Richtung zeigen muss.

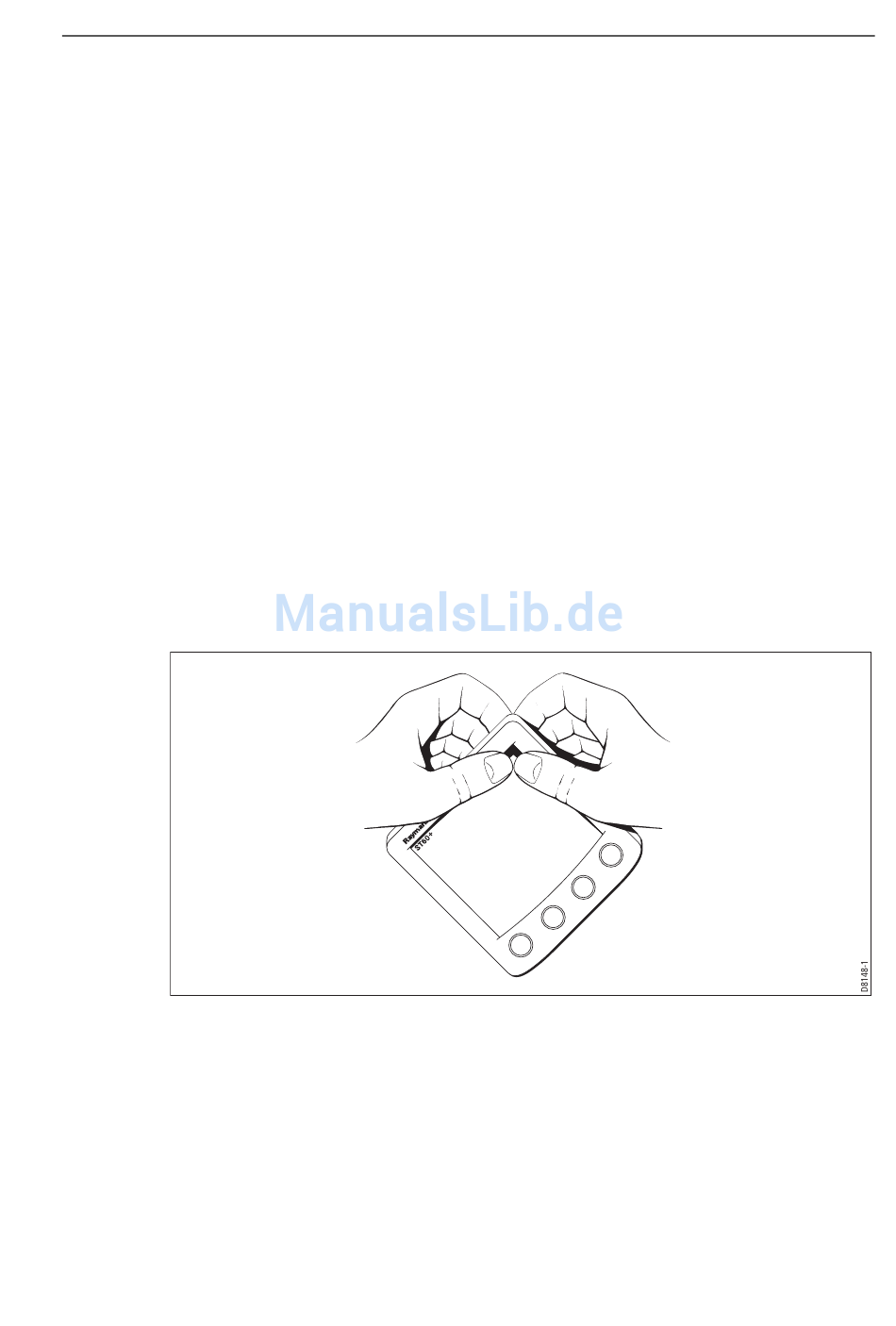

2. Mit beiden Daumen drücken Sie an der oberen Kante des Instruments, so dass
sich der Rahmen löst. Entfernen Sie den Rahmen nun vom Instrument. Geben
Sie acht auf die gummierte Tastatur, die sich löst, wenn Sie den Rahmen
entfernen.
3. Schauen Sie nun auf die folgende Abbildung „Montage des Einbaurahmens":
Setzen Sie die Abdichtung (8) auf die Rückseite des Einbaurahmens (7).
4. Legen Sie das Instrument (11) mit dem Gesicht nach oben auf eine ebene
Fläche. Dann platzieren Sie die gummierte Tastatur (10) um das Display-
Fenster herum (so dass jede Taste am richtigen Platz sitzt).
19
