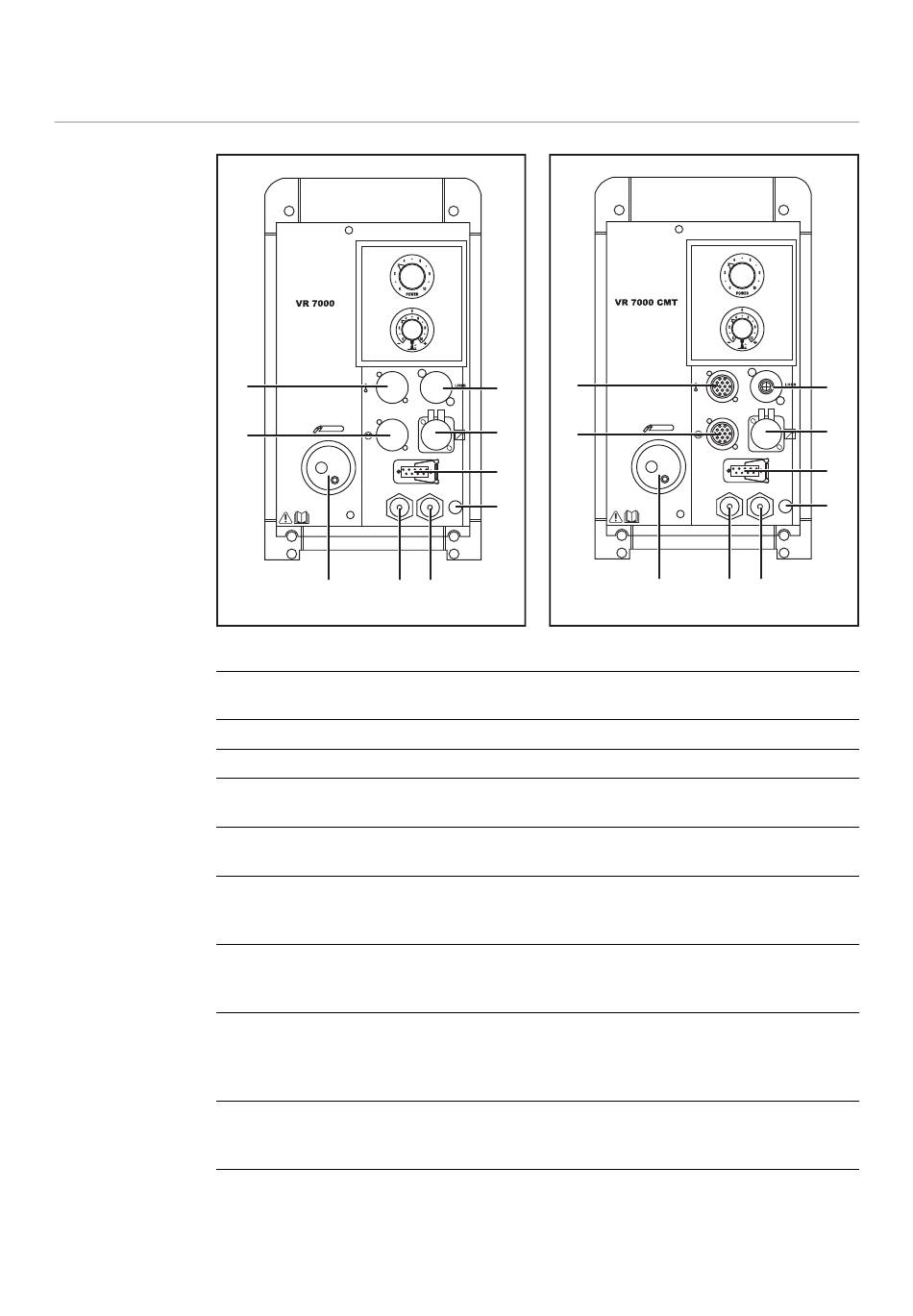

Anschlüsse und mechanische Komponenten
Drahtvorschub
Vorderseite
(7)
(9)
VR 7000 / VR 7000-11 / VR 7000-30
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
24
(1)
(2)
(3)
Anschluss Schweißbrenner
zur Aufnahme des Schweißbrenners
Anschluss Wasser-Rücklauf (rot)
Anschluss Wasser-Vorlauf (blau)
Blindabdeckung
Option Ausblasen HighEnd
Anschluss Brennersteuerung
zum Anschluss des Steuersteckers des Schweißbrenners
Anschluss LocalNet
standardisierte Anschlussbuchse für Systemerweiterungen (z.B. Fernbedie-
nung, JobMaster-Schweißbrenner, etc.)
Blindabdeckung bei VR 7000, VR 7000-11, VR 7000-30
Anschluss Drahtpuffer bei VR 7000 CMT
4-polige Amphenolbuchse zum Anschließen des Drahtpuffers
Blindabdeckung bei VR 7000, VR 7000-11, VR 7000-30
Anschluss LHSB CMT-Antriebseinheit bei VR 7000 CMT
zum Anschluss der LHSB-Leitung vom Schweißbrenner, inkl. Versorgung der
CMT-Antriebseinheit
Blindabdeckung bei VR 7000, VR 7000-11, VR 7000-30
Option Anschluss Robacta Drive, 14-polige Amphenolbuchse
(serienmäßig bei VR 7000 CMT)
(7)
(8)
(6)
(9)
(5)
(4)
(1)
VR 7000 CMT
(8)
(6)
(5)
(4)
(2)
(3)
