Fieldgate FXA42
Endress+Hauser

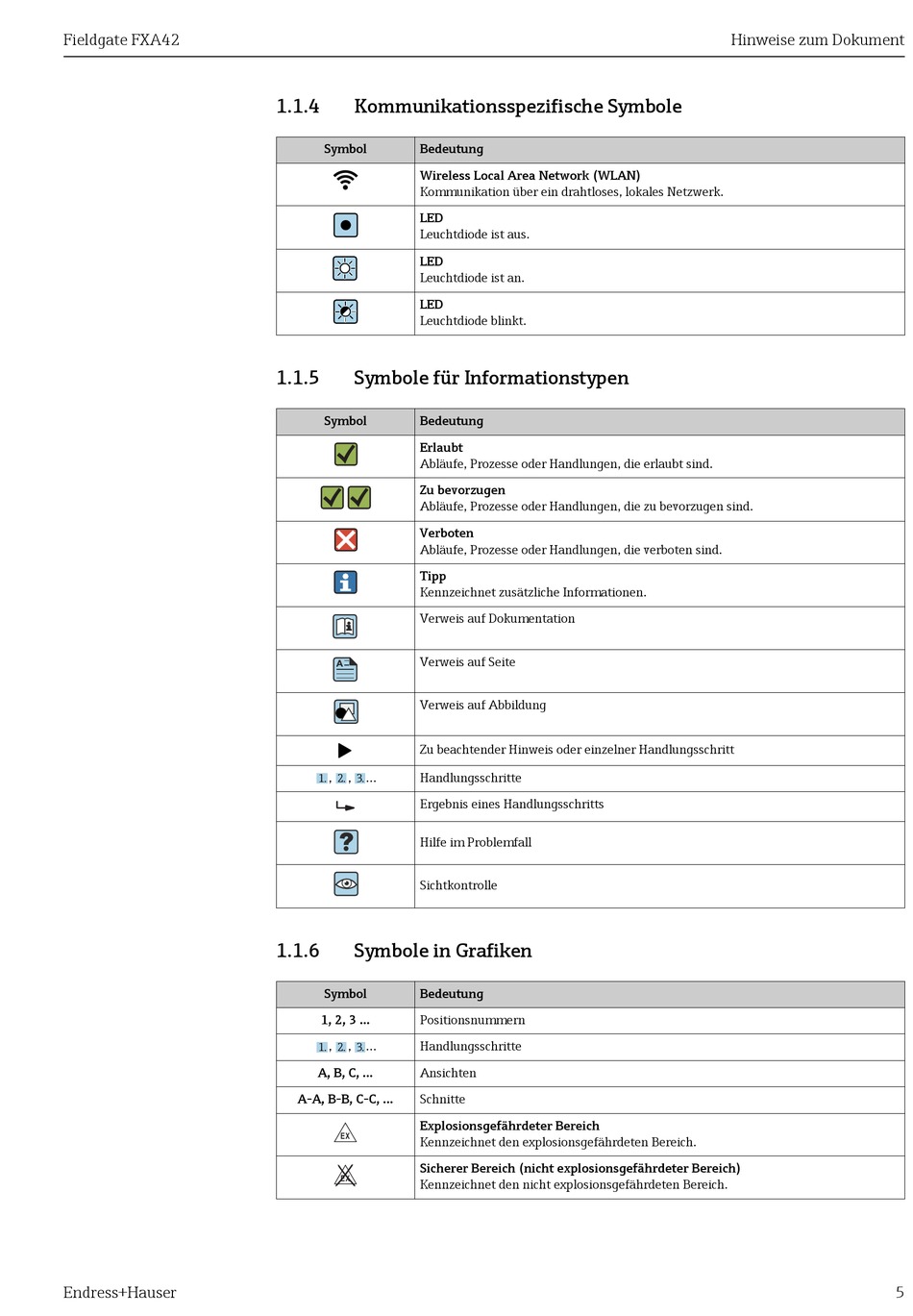

1.1.4

Kommunikationsspezifische Symbole

Symbol Bedeutung
Wireless Local Area Network (WLAN)
Kommunikation über ein drahtloses, lokales Netzwerk.
LED
Leuchtdiode ist aus.
LED
Leuchtdiode ist an.
LED
Leuchtdiode blinkt.
1.1.5 Symbole für Informationstypen
Symbol Bedeutung
Erlaubt
Abläufe, Prozesse oder Handlungen, die erlaubt sind.
Zu bevorzugen
Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Verboten
Abläufe, Prozesse oder Handlungen, die verboten sind.
Tipp
Kennzeichnet zusätzliche Informationen.
Verweis auf Dokumentation
Verweis auf Seite
A
Verweis auf Abbildung
Zu beachtender Hinweis oder einzelner Handlungsschritt
, , ... Handlungsschritte
1. 2. 3.
Ergebnis eines Handlungsschritts
Hilfe im Problemfall
Sichtkontrolle
1.1.6

Symbole in Grafiken

Symbol Bedeutung
1, 2, 3 ... Positionsnummern
, , ... Handlungsschritte
2. 3.
1.
A, B, C, ... Ansichten
A-A, B-B, C-C, ... Schnitte
Explosionsgefährdeter Bereich
-
Kennzeichnet den explosionsgefährdeten Bereich.
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Kennzeichnet den nicht explosionsgefährdeten Bereich.
Hinweise zum Dokument
5
