Elektrischer Anschluss
14
6
Elektrischer Anschluss
WARNUNG
L
Gefahr durch elektrische Spannung
Gefahr des elektrischen Schlages und Verletzungen infolge von Schreckreaktionen.
‣
Alle Energiequellen vor dem Anschließen spannungsfrei schalten.
‣
Vor Inbetriebnahme die Versorgungsspannung messen und mit den Angaben auf dem
Typenschild vergleichen. Das Gerät nur anschließen, wenn die Angaben übereinstim-
men.
6.1
Versorgungsspannung
Die Versorgungsspannung beträgt 24 V DC (±20%). Es dürfen nur Netzteile verwendet
werden, die eine sichere elektrische Trennung gemäß DIN VDE 0570-2-6 und
EN61558-2-6 gewährleisten (SELV / PELV oder NEC Class 2) und die als Stromkreis mit
begrenzter Energie ausgeführt sind.
6.2
Serielle Schnittstelle RS485 (Modbus)
Innenwiderstand: 96 kΩ
Protokoll: Modbus RTU
Terminierung extern erforderlich ( 120 Ω)
6.3

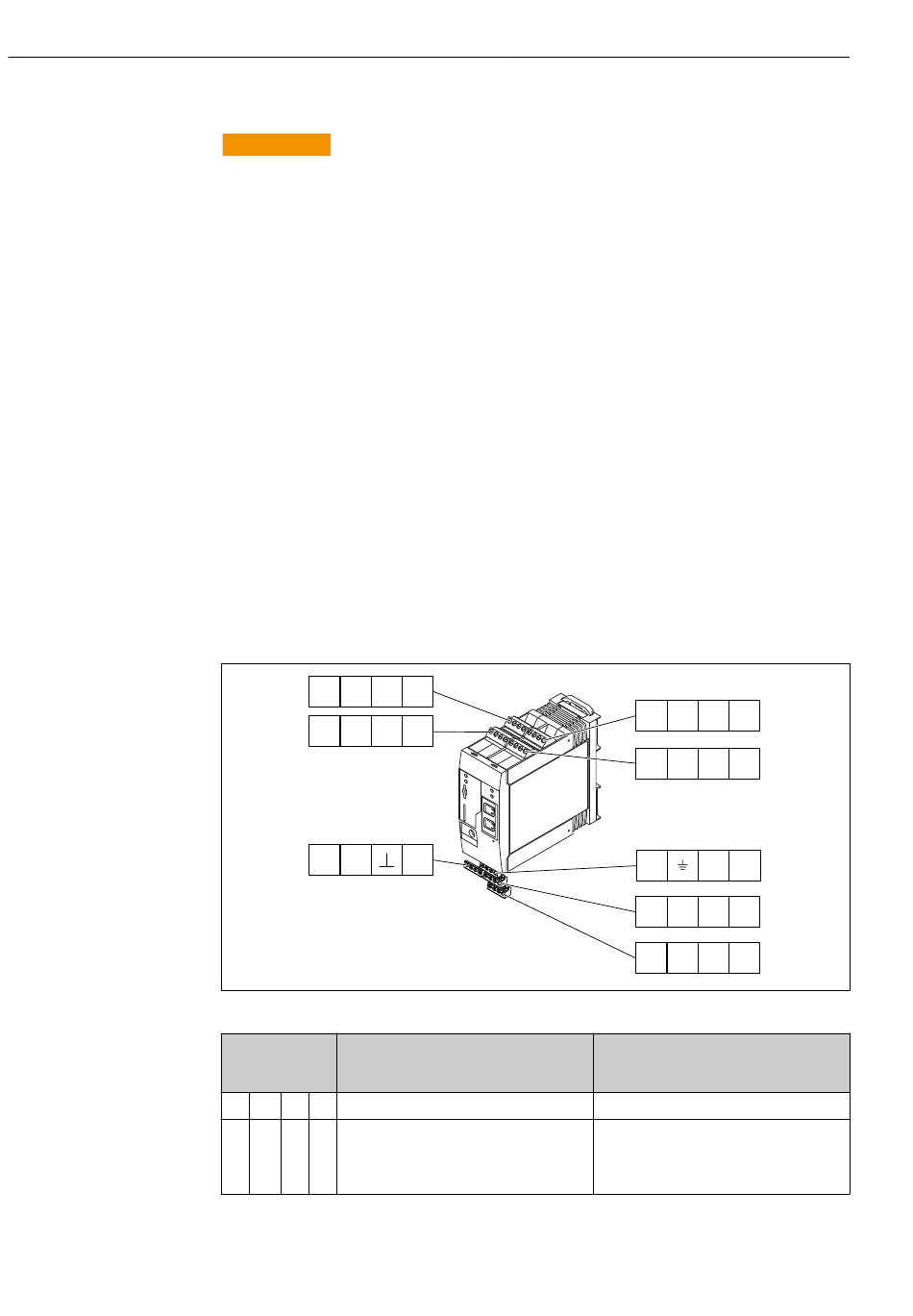

Klemmenbelegung
31 32 33 34
11 12 13 14
A
B
Klemmenbele-
Eigenschaften
gung der Ein-
gangsmodule
11
21
31 41
Eingangsspannung L: < 5 V
Eingangsspannung H: > 11 V
12
22
32 42
Eingangsstrom: < 5 mA
Maximale Eingangsspannung: 35 V
Fieldgate FXA42
41 42 43 44
21 22 23 24
L+ L–
D+ D+ D– D–
DO0 DO1 DO2 DO3
Funktion
GND
Digitaleingang
Endress+Hauser
A0030525
