KA01429F/00/DE/01.19
71439961
2019-06-28
Products
Kurzanleitung

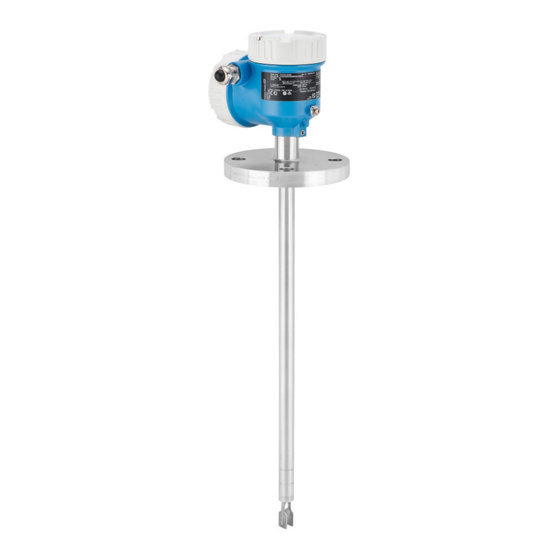

Liquiphant FTL51B
Vibronik
Grenzschalter für Flüssigkeiten
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiphant FTL51B

Inhaltszusammenfassung für Endress+Hauser Liquiphant FTL51B

  • Seite 1 Grenzschalter für Flüssigkeiten Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquiphant FTL51B Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Liquiphant FTL51B Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Symbole .

  • Seite 4: Elektrische Symbole

    Grundlegende Sicherheitshinweise Liquiphant FTL51B Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu leichter oder mittelschwerer Körperverletzung führen kann. HINWEIS Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachverhal- ten, die keine Körperverletzung nach sich ziehen.

  • Seite 5: Bestimmungsgemäße Verwendung

    Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen. ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur ausdrücklich erlaubte Reparaturen am Gerät ausführen.

  • Seite 6: Produktsicherheit

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen...

  • Seite 7: Typenschild

    Liquiphant FTL51B Warenannahme und Produktidentifizierung 3.2.1 Typenschild Order code: Ser. no.: Ext. ord. cd.: Pmax: 0.83 W PNP Dev.Rev.: A0038187  1 Typenschildangaben Herstellername und Gerätename Herstelleradresse Bestellnummer, externer Ordercode, Seriennummer Technische Daten Zulassungsrelevante Angaben 3.2.2 Herstelleradresse Endress+Hauser SE+Co. KG Hauptstraße 1...

  • Seite 8: Montage

    Montage Liquiphant FTL51B A0034846  2 Handhabung beim Transport des Geräts Montage WARNUNG Verlust des Schutzgrads durch Öffnen des Geräts in feuchter Umgebung! ‣ Gerät nur in trockenen Umgebungen öffnen! A0037879  3 Einbau in beliebiger Lage in Behälter, Rohr oder Tank Temperaturdistanzstück für Tank mit Isolation und/oder hohen Prozesstemperaturen...

  • Seite 9: Montagebedingungen

    Liquiphant FTL51B Montage Montagebedingungen 4.1.1 Schaltpunkt berücksichtigen Typische Schaltpunkte, abhängig von der Einbaulage des Grenzschalters (Wasser +23 °C (+73 °F)) A0037915  4 Typische Schaltpunkte. Maßeinheit mm (in) Einbau von oben Einbau von unten Einbau von der Seite Schaltpunkt 4.1.2 Viskosität berücksichtigen...

  • Seite 10: Ansatz Vermeiden

    Montage Liquiphant FTL51B Hohe Viskosität > 40 (1.57) A0037348  6 Einbaubeispiel für Flüssigkeit mit hoher Viskosität. Maßeinheit mm (in) HINWEIS Hochviskose Flüssigkeiten können Schaltverzögerungen verursachen. ‣ Sicherstellen, dass die Flüssigkeit von der Schwinggabel leicht abfließt. ‣ Stutzen entgraten. Hohe Viskosität, z. B. zähfließende Öle: < 10 000 mPa⋅s Die Schwinggabel muss sich außerhalb des Einbaustutzens befinden!
  • Seite 11 Liquiphant FTL51B Montage • Kurze Einbaustutzen verwenden, damit die Schwinggabel frei in den Behälter ragt • Vorzugsweise frontbündig an Behältern oder in Rohrleitungen einbauen • Genügend Abstand zwischen zu erwartendem Füllgutansatz an der Tankwand und Schwinggabel lassen 4.1.4 Abstand berücksichtigen A0033236 ...

  • Seite 12: Gerät Abstützen

    Montage Liquiphant FTL51B 4.1.5 Gerät abstützen A0031874  9 Abstützung bei dynamischer Belastung Bei starker dynamischer Belastung das Gerät abstützen. Maximale seitliche Belastbarkeit der Rohrverlängerungen und Sensoren: 75 Nm (55 lbf ft). 4.1.6 Einschweißadapter mit Leckagebohrung A0039230  10 Einschweißadapter mit Leckagebohrung Einschweissadapter so einschweißen, dass die Leckagebohrung nach unten ausgerichtet ist.

  • Seite 13: Messgerät Montieren

    Liquiphant FTL51B Montage Messgerät montieren 4.2.1 Benötigtes Werkzeug • Gabelschlüssel für Sensormontage • Schraubendreher für elektrischen Anschluss 4.2.2 Einbau Horizontaler Einbau in Behältern Schwinggabel an der Markierung ausrichten 316L/G1 A0039125  11 Markierungen für die Ausrichtung der Schwinggabel Die Schwinggabel lässt sich mit Hilfe der Markierung so ausrichten, dass Medium gut abflie- ßen kann und Ansatz vermieden wird.
  • Seite 14 Montage Liquiphant FTL51B • Strömungsgeschwindigkeit bis 5 m/s bei Viskosität 1 mm /s (cSt) und Dichte 1 g/cm (SGU) Bei anderen Prozessstoffbedingungen Funktion testen. • Markierung am Adapter zeigt in Fließrichtung, dadurch wird die Strömung nicht wesentlich behindert • Markierung kann im eingebauten Zustand erkannt werden Gerät einschrauben...

  • Seite 15: Schiebemuffen

    Liquiphant FTL51B Elektrischer Anschluss Schiebemuffen Siehe Betriebsanleitung Montagekontrolle  Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich  Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)?  Ist das Messgerät gegen Nässe und direkte Sonneneinstrahlung ausreichend geschützt? ...
  • Seite 16 Elektrischer Anschluss Liquiphant FTL51B Restspannung im durchgeschalteten Zustand: Maximal 12 V Gemäß IEC/EN61010-1 beachten: Für das Gerät einen geeigneten Trennschalter vorse- hen und den Strom auf 1 A begrenzen, z. B. mit dem Einbau einer 1 A-Sicherung (träge) in die Phase (nicht Nullleiter) des Versorgungsstromkreises.
  • Seite 17 Liquiphant FTL51B Elektrischer Anschluss U 19...253 V AC I max: 350 mA >0,7 >0,5 L1 N A0036060  15 2-Leiter AC, Elektronikeinsatz FEL61 Endress+Hauser...
  • Seite 18 Elektrischer Anschluss Liquiphant FTL51B Verhalten Schaltausgang und Signalisierung <3.8 mA <3.8 mA <3.8 mA A0031901  16 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL61 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Warnung oder Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...
  • Seite 19 Liquiphant FTL51B Elektrischer Anschluss U =10 … 55 V Gemäß IEC/EN61010-1 beachten: Für das Gerät einen geeigneten Trennschalter vorse- hen und den Strom auf 500 mA begrenzen, z. B. mit dem Einbau einer 0,5 A-Sicherung (träge) in den Versorgungsstromkreis. Leistungsaufnahme P ≤ 0,5 W Stromaufnahme I ≤ ...
  • Seite 20 Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung U = 10...55 V DC 350 mA I max: 350 mA 55 V >0,7 >0,5 0.5 A L+ L- A0036061  17 3-Leiter DC-PNP, Elektronikeinsatz FEL62 Anschlussverdrahtung mit Klemmen Anschlussverdrahtung mit M12 Stecker im Gehäuse gemäß Standard EN61131-2...

  • Seite 21: Allstromanschluss Mit Relaisausgang (Elektronikeinsatz Fel64)

    Liquiphant FTL51B Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung (L–) <100 µA (L–) (L–) <100 µA (L–) <100 µA (L–) A0033508  18 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL62 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Warnung oder Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...
  • Seite 22 Elektrischer Anschluss Liquiphant FTL51B Versorgungsspannung U = 19 … 253 V /19 … 55 V Gemäß IEC/EN61010-1 beachten: Für das Gerät einen geeigneten Trennschalter vorse- hen und den Strom auf 500 mA begrenzen, z. B. mit dem Einbau einer 0,5 A-Sicherung (träge) in die Phase (nicht Nullleiter) des Versorgungsstromkreises.
  • Seite 23 Liquiphant FTL51B Elektrischer Anschluss Klemmenbelegung >0,7 U = 19...55 V DC >0,5 U 19...253 V AC 0.5 A A0036062  19 Allstromanschluss mit Relaisausgang, Elektronikeinsatz FEL64 Im gebrückten Zustand arbeitet der Relaisausgang in Form einer NPN-Logik Anschließbare Last Endress+Hauser...

  • Seite 24: Gleichstromanschluss Relaisausgang (Elektronikeinsatz Fel64 Dc)

    Elektrischer Anschluss Liquiphant FTL51B Verhalten Schaltausgang und Signalisierung A0033513  20 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL64 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein 5.2.4 Gleichstromanschluss Relaisausgang (Elektronikeinsatz FEL64 DC) •...

  • Seite 25: Verhalten Ausgangssignal

    Liquiphant FTL51B Elektrischer Anschluss Anschließbare Last Lasten über 2 potentialfreie Umschaltkontakte geschaltet (DPDT) • I ≤ 6 A (Ex de 4 A), U~ ≤ AC 253 V; P~ ≤ 1 500 VA, cos φ = 1, P~ ≤ 750 VA, cos φ > 0,7 • I ≤ 6 A (Ex de 4 A) bis DC 30 V, I DC ≤ 0,2 A bis 125 V Nach IEC 61010 gilt: Summe der Spannungen von Relaisausgängen und Hilfsenergie ≤...

  • Seite 26: Ausgang Pfm (Elektronikeinsatz Fel67)

    LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein 5.2.5 Ausgang PFM (Elektronikeinsatz FEL67) • Zum Anschluss an Endress+Hauser-Schaltgeräte Nivotester FTL325P und FTL375P • PFM-Signal-Übertragung; Pulse Frequenz Modulation, dem Versorgungsgrundstrom auf der Zweidrahtleitung überlagert • Funktionsprüfung ohne Füllstandsänderung: • Mit dem Prüftaster auf dem Elektronikeinsatz kann ein Funktionstest des Geräts durch- geführt werden.
  • Seite 27 Liquiphant FTL51B Elektrischer Anschluss Verhalten Ausgangssignal • Gut-Zustand: Betriebsart MAX 150 Hz, MIN 50 Hz • Anforderung: Betriebsart MAX 50 Hz, MIN 150 Hz • Alarm: Betriebsart MAX/MIN 0 Hz Klemmenbelegung – >0,7 >0,5 A0036065  23 Ausgang PFM, Elektronikeinsatz FEL67...
  • Seite 28 Elektrischer Anschluss Liquiphant FTL51B Verbindungsleitung • Maximaler Leitungswiderstand: 25 Ω pro Ader • Maximale Leitungskapazität: < 100 nF • Maximale Leitungslänge: 1 000 m (3 281 ft) Verhalten Schaltausgang und Signalisierung 150 Hz 50 Hz 50 Hz 150 Hz 0 Hz A0037696 ...
  • Seite 29 Liquiphant FTL51B Elektrischer Anschluss Versorgungsspannung U = 8,2 V Gemäß IEC/EN61010-1 beachten: Für das Gerät einen geeigneten Trennschalter vorse- hen. Leistungsaufnahme NAMUR IEC 60947-5-6 Verhalten Ausgangssignal • Gut-Zustand: Ausgangsstrom 2,2 … 3,8 mA • Anforderung: Ausgangsstrom 0,4 … 1,0 mA •...
  • Seite 30 Elektrischer Anschluss Liquiphant FTL51B Verhalten Schaltausgang und Signalisierung 2.2...3.8 mA 0.4...1.0 mA 2.2...3.8 mA 0.4...1.0 mA < 1.0 mA A0037694  26 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL68 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...

  • Seite 31: Anschlusskontrolle

    Liquiphant FTL51B Elektrischer Anschluss A0018023  27 Kabeleinführung, Elektronikeinsatz Kabelverschraubung M20 Leiterquerschnitt maximal 2,5 mm (AWG14) Leiterquerschnitt maximal 4,0 mm (AWG12) ød Vernickeltes Messing 7 … 10,5 mm (0,28 … 0,41 in) ød Kunststoff 5 … 10 mm (0,2 … 0,38 in) ød...

  • Seite 32: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Liquiphant FTL51B Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 6.1.1 Bedienkonzept • Bedienung mit Taster und DIP-Schaltern auf dem Elektronikeinsatz • Anzeige mit optionalem Bluetooth-Modul und SmartBlue (App) via Bluetooth® wireless technology • Anzeige des Schaltzustands und Betriebszustands mit optionalem LED-Modul (Beleuchtung von außen erkennbar)

  • Seite 33: Funktionstest Mit Taster Auf Dem Elektronikeinsatz

    Liquiphant FTL51B Bedienungsmöglichkeiten 6.1.3 Funktionstest mit Taster auf dem Elektronikeinsatz >0,7 >0,7 >0,5 >0,5 A0037132  29 Position Taster für den Funktionstest Die Funktionsprüfung muss im Gut-Zustand erfolgen. Gut-Zustand: MAX-Sicherheit und Sensor frei oder MIN-Sicherheit und Sensor bedeckt. • Prüftaster drücken für mindestens 1 s (Elektronikeinsätze FEL61/62/64/64DC/67/68) •...

  • Seite 34: Heartbeat-Diagnose Und Verifikation Mit Bluetooth® Wireless Technology

    Inbetriebnahme Liquiphant FTL51B A0033419  30 Funktionstest mit Testmagnet 6.1.5 Heartbeat-Diagnose und Verifikation mit Bluetooth® wireless technology Zugriff via Bluetooth® wireless technology A0033411  31 Fernbedienung via Bluetooth® wireless technology Smartphone oder Tablet mit SmartBlue (App) Gerät mit optionalem Bluetooth-Modul Bluetooth-Modul VU121 (optional) ...

  • Seite 35: Messgerät Einschalten

    Liquiphant FTL51B Inbetriebnahme Messgerät einschalten Während der Einschaltzeit ist der Geräte-Ausgang im sicherheitsgerichteten Zustand oder wenn vorhanden im Alarm-Zustand. Für Elektronikeinsätze FEL61, FEL62, FEL64, FEL64DC gilt: Maximal 3 s nach Einschalten des Geräts ist der Ausgang im korrekten Zustand. Für Elektronikeinsätze FEL68 NAMUR und FEL67 PFM gilt: Beim Einschalten wird immer ein Funtionstest durchgeführt.
  • Seite 36 *71439961* 71439961 www.addresses.endress.com...
