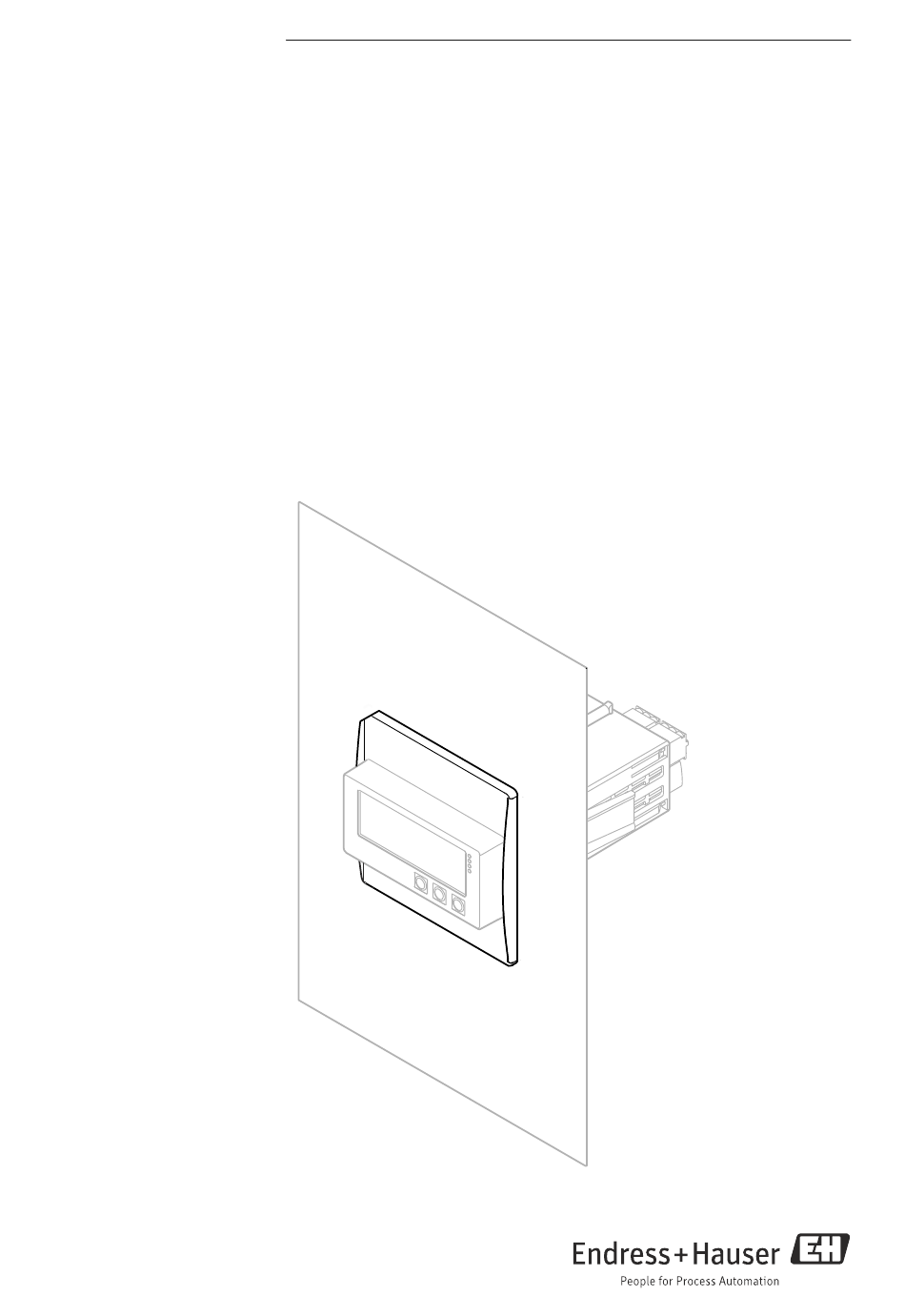

EA01083C/07/A2/01.13
71229381
Products
Einbauanleitung /
Installation Instructions
Kit CM14
Adapterrahmen / Adapter frame
Einbau von CM14 in vorhandene Schaltschrankaus-
schnitte
CM14 installation into existing cabinet cutouts
Solutions
Services

Werbung

loading

  Verwandte Anleitungen für Endress+Hauser CM14

  Inhaltszusammenfassung für Endress+Hauser CM14

  • Seite 1 Products Solutions Services EA01083C/07/A2/01.13 71229381 Einbauanleitung / Installation Instructions Kit CM14 Adapterrahmen / Adapter frame Einbau von CM14 in vorhandene Schaltschrankaus- schnitte CM14 installation into existing cabinet cutouts...
  • Seite 2: Zusätzliche Dokumentation

    Identifizierung Kit CM44x Identifizierung Lieferumfang Im Lieferumfang sind enthalten: • 1 Adapterrahmen 92 x 92 mm • 2 zusätzliche Spannschrauben zum Fixieren des CM14-Adapterrahmens • 1 Einbauanleitung EA01083C/07/A2 Werkzeugliste a0015978 Zusätzliche Dokumentation Betriebsanleitung Liquiline CM14 (BA01030C, BA01032 oder BA01033C) Endress+Hauser...
  • Seite 3: Montage

    A0021449 a0021771 Abb. 1: Schaltschrankausschnitt in mm (inch) Abb. 2: Adapterrahmen im eingebauten Zustand Verwenden Sie den Adapterrahmen, wenn Sie CM14 in vorhandene Schaltschrankausschnitte mit einer Größe von 92 x 92 mm einsetzen wollen. CM14 in Adapterrahmen montieren A0021438 A0021439...
  • Seite 4  Der Rahmen wird an der Innenseite durch seine Spannfedern gehalten. 2. Schieben Sie CM14 von außen durch den Adapterrahmen. 3. Schieben Sie den CM14-Halterahmen auf der Geräterückseite bis zum Anschlag auf.  (3a) Der Halterahmen muss in die letzte Aussparung einrasten.
  • Seite 5: Scope Of Delivery

    Identification Identification Scope of delivery The scope of delivery comprises: • 1 Adapter frame 92 x 92 mm • 2 additional threaded bolts for fixing the CM14 adapter frame • 1 Installation Instructions EA01083C/07/A2 Tool list a0015978 Documentation Operating Instructions Liquiline CM14 (BA01030C, BA01032 oder BA01033C)
  • Seite 6 Fig. 3: Cabinet cutout in mm (inch) Fig. 4: Installed adapter frame in mm (inch) Use the adapter frame to install CM14 into existing cabinet cutouts of a size of 92 x 92 mm. Mounting CM14 into existing cabinet cutout...
  • Seite 7  The adapter frame’s clips fix it. 2. Position CM14 frome the outside into the adapter frame. 3. Push the CM14 fixing frame onto the device’s back until the limit stop.  (3a) The frame must snap into the last opening of the device housing.
  • Seite 8 www.addresses.endress.com...
