Liquiline CM442/CM444/CM448
1 2

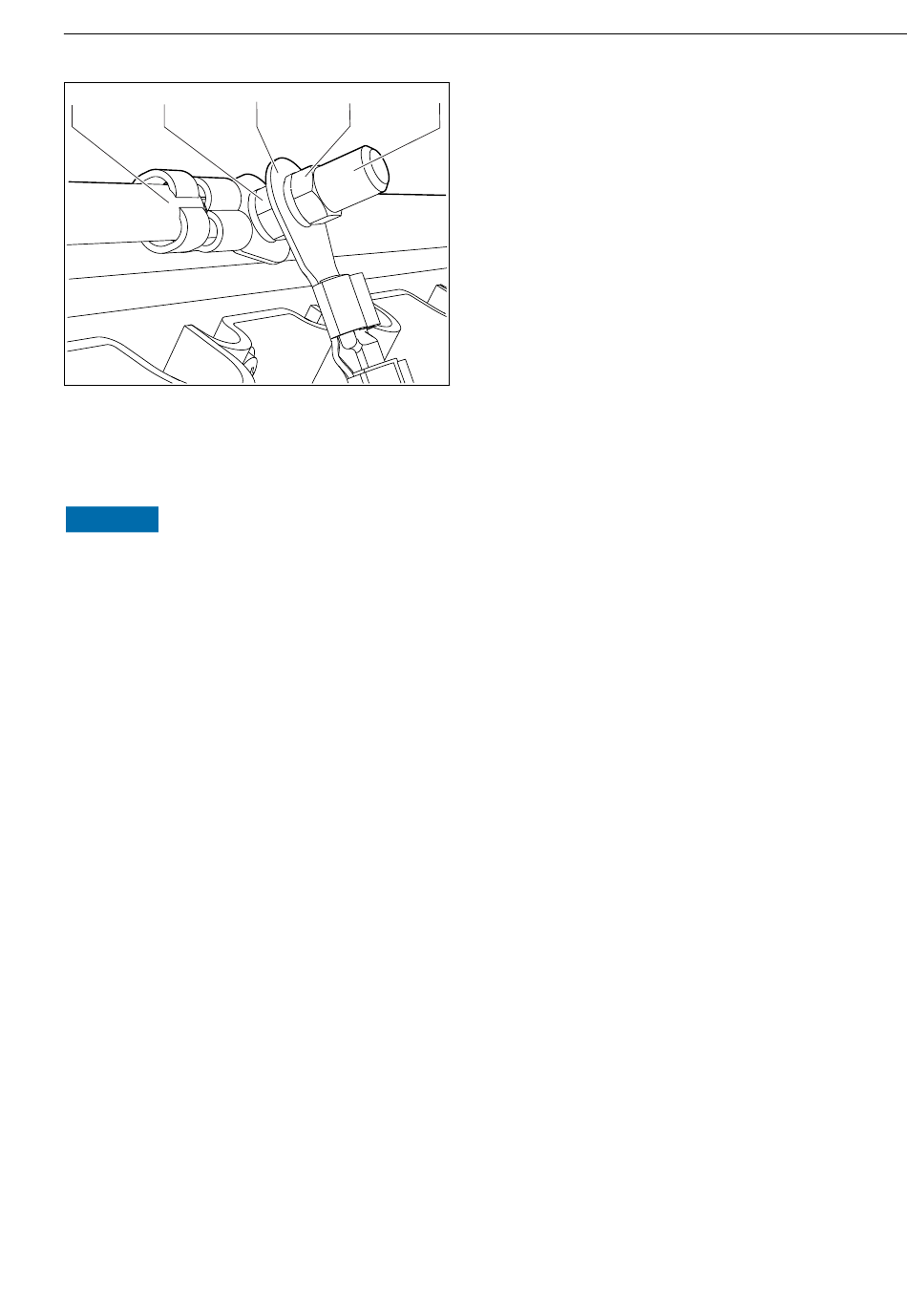

 21 Schutzleiter- bzw. Erdungsanschluss
1) Bei einer Absicherung mit 10 A. Für eine Absicherung mit 16 A muss das Schutzleiter/Erdungskabel mindestens
1,5 mm 2 ( 14 AWG) Querschnittsfläche aufweisen.
HINWEIS
Schutzleiter/Erdungskabel mit Adernendhülse oder offenem Kabelschuh
Leichtes Lösen des Kabels und Verlust der Schutzfunktion!
‣
Zum Anschluss des Schutzleiters bzw. Erdungskabels an den Gewindebolzen ausschließlich
ein Kabel mit geschlossenem Kabelschuh nach DIN 46211, 46225, Form A verwenden.
‣
Schutzleiter oder Erdungskabel niemals mit Adernendhülse oder offenem Kabelschuh an
den Gewindebolzen anschließen!
Endress+Hauser
3 4
1 Schutzleiter vom Netzteil
5
2 Fächerscheibe und Mutter
3 Schutzleiter / Erdungskabel, bauseitig (min. 0,75 mm
( 18 AWG))
4 Fächerscheibe und Mutter
5 Gewindebolzen
Elektrischer Anschluss
1)
2
