Elektrischer Anschluss
5.1.5

Anschluss der Versorgungsspannung bei CM442

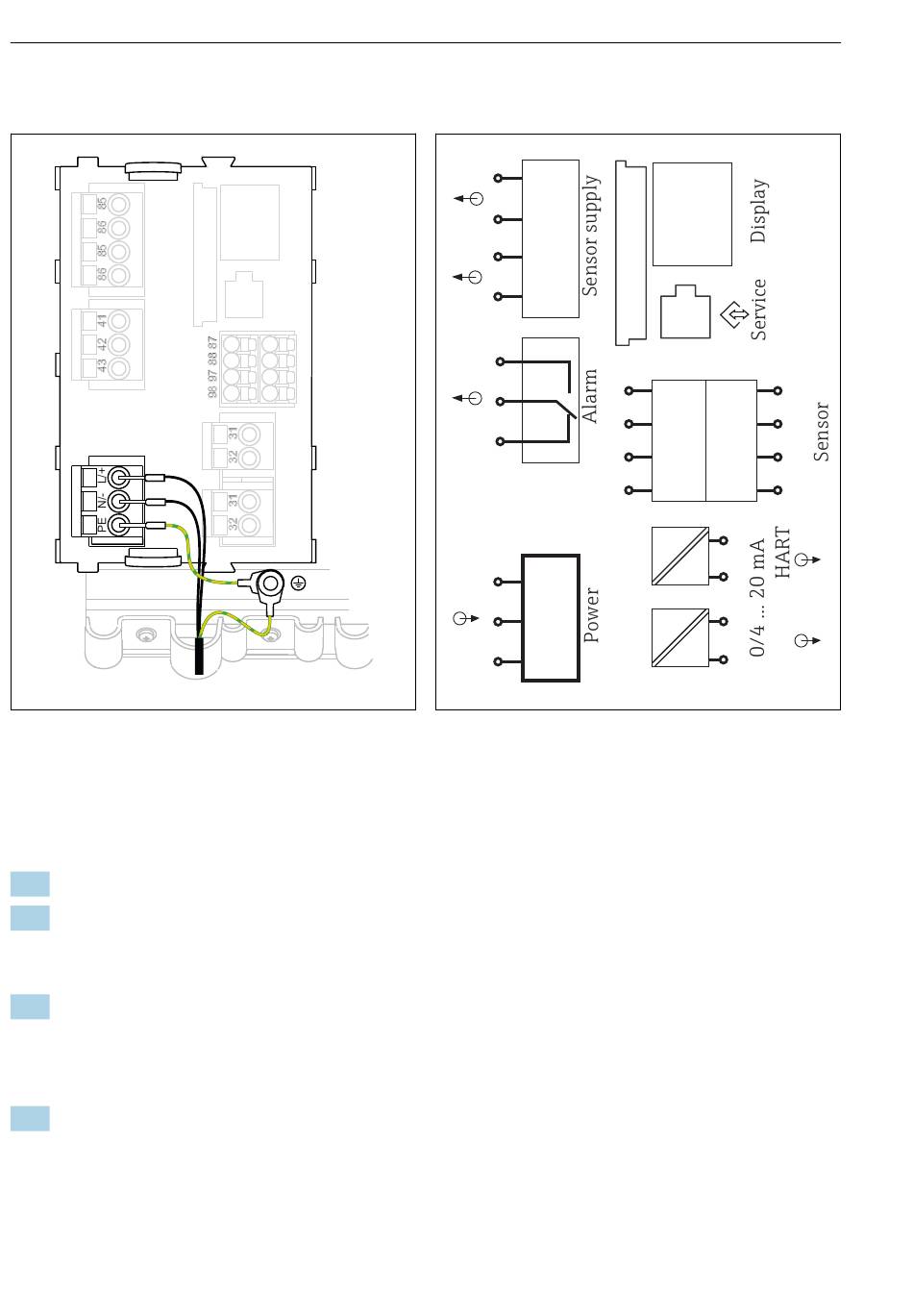

 19 Versorgungsanschluss am BASE-H oder -L
H Netzteil 100 ... 230 VAC
L Netzteil 24 VAC oder 24 VDC
Versorgungsspannung anschließen
1. Versorgungskabel durch die passende Kabeldurchführung ins Gehäuse führen.
2. Schritt 2 gilt nur für das Netzteil 100 ... 230 V AC.
Den Schutzleiter des Netzteils an den dafür vorgesehenen Gewindebolzen der Kabel-
montageschiene anschließen.
3. Bauseitiger Schutzleiter bzw. Erdung (für 24 V-Netzteil zwingend erforderlich, für
Netzteil 100 ... 230 V AC zusätzlich empfohlen): Ein Erdungskabel (min. 0,75 mm
(entspr. 18 AWG))
rung ziehen und am Gewindebolzen der Kabelmontageschiene anschließen.
4. Die Kabeladern L und N (100 ... 230 V AC) bzw. + und - (24 V DC) gemäß Anschluss-
plan an den Steckklemmen des Netzteils anschließen.
18
A0015825
1)
vorsehen! Das Erdungskabel ebenfalls durch die Kabeldurchfüh-
85
+ PK
1
86
–
GY
85
+
PK
2
86
–
GY GY
41
42
+
–
43
A
B
L
L / +
N
N / –
*
PE
 20 Gesamt-Anschlussplan BASE-H oder -L
Liquiline CM442/CM444/CM448
SD
2
1
87 87
BN BN
88 88
WH WH
97 97
GN GN
98 98
YE YE
31
+
32
–
31
+
32
–
Endress+Hauser
+
–
A
B
1
2
A0012404
