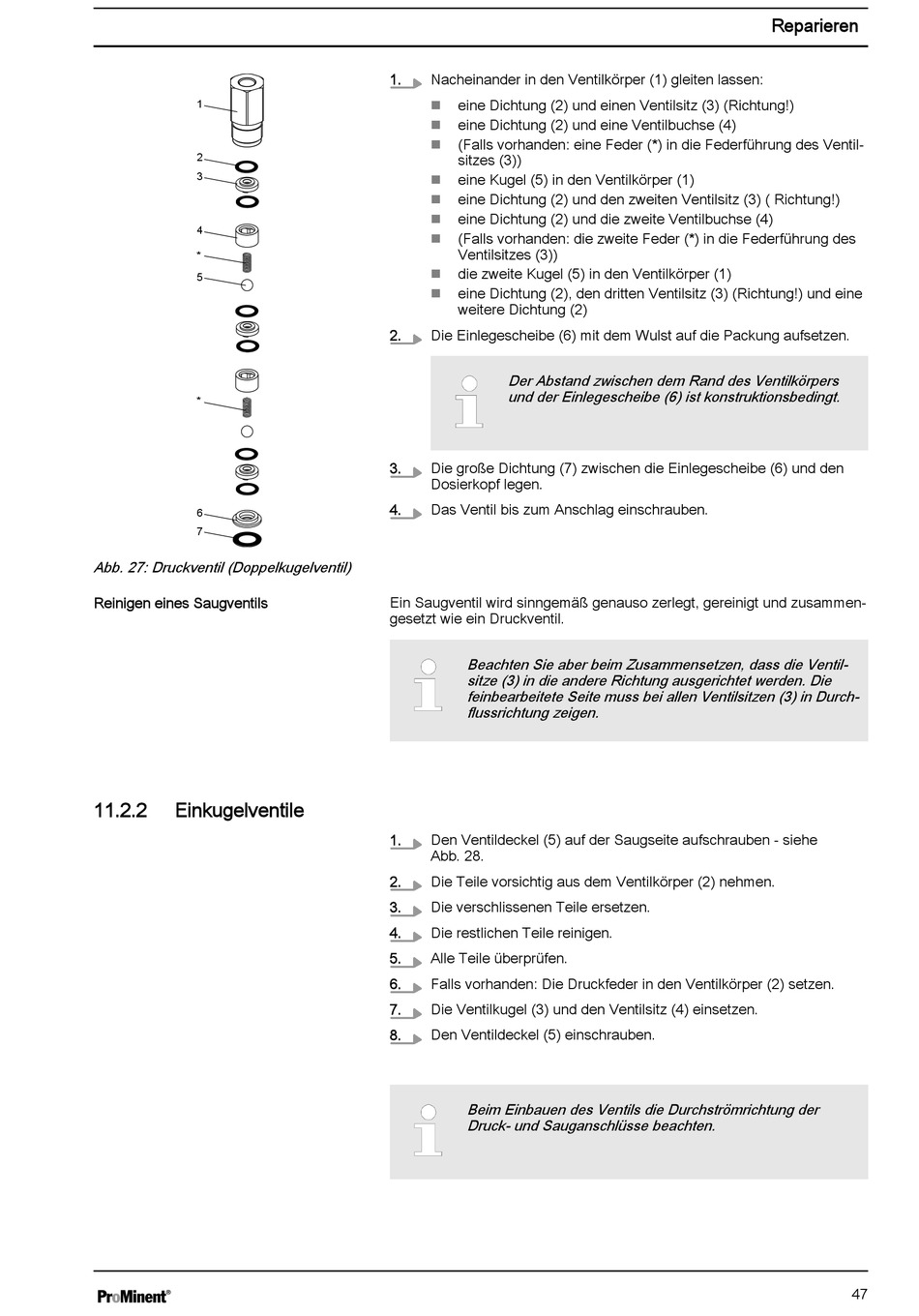

Abb. 27: Druckventil (Doppelkugelventil)
Reinigen eines Saugventils
11.2.2
Einkugelventile
1.
Nacheinander in den Ventilkörper (1) gleiten lassen:
eine Dichtung (2) und einen Ventilsitz (3) (Richtung!)
n
eine Dichtung (2) und eine Ventilbuchse (4)
n
(Falls vorhanden: eine Feder (*) in die Federführung des Ventil‐
n
sitzes (3))
eine Kugel (5) in den Ventilkörper (1)
n
eine Dichtung (2) und den zweiten Ventilsitz (3) ( Richtung!)
n
eine Dichtung (2) und die zweite Ventilbuchse (4)
n
(Falls vorhanden: die zweite Feder (*) in die Federführung des
n
Ventilsitzes (3))
die zweite Kugel (5) in den Ventilkörper (1)
n
eine Dichtung (2), den dritten Ventilsitz (3) (Richtung!) und eine
n
weitere Dichtung (2)
2.
Die Einlegescheibe (6) mit dem Wulst auf die Packung aufsetzen.
Der Abstand zwischen dem Rand des Ventilkörpers
und der Einlegescheibe (6) ist konstruktionsbedingt.
3.
Die große Dichtung (7) zwischen die Einlegescheibe (6) und den
Dosierkopf legen.
4.
Das Ventil bis zum Anschlag einschrauben.
Ein Saugventil wird sinngemäß genauso zerlegt, gereinigt und zusammen‐
gesetzt wie ein Druckventil.
Beachten Sie aber beim Zusammensetzen, dass die Ventil‐
sitze (3) in die andere Richtung ausgerichtet werden. Die
feinbearbeitete Seite muss bei allen Ventilsitzen (3) in Durch‐
flussrichtung zeigen.
1.
Den Ventildeckel (5) auf der Saugseite aufschrauben - siehe
Abb. 28.
2.
Die Teile vorsichtig aus dem Ventilkörper (2) nehmen.
3.
Die verschlissenen Teile ersetzen.
4.
Die restlichen Teile reinigen.
5.
Alle Teile überprüfen.
6.
Falls vorhanden: Die Druckfeder in den Ventilkörper (2) setzen.
7.
Die Ventilkugel (3) und den Ventilsitz (4) einsetzen.
8.
Den Ventildeckel (5) einschrauben.
Beim Einbauen des Ventils die Durchströmrichtung der
Druck- und Sauganschlüsse beachten.
Reparieren
