Manuel d'installation et d'utilisation en toute sécurité - Traduction des instructions originales

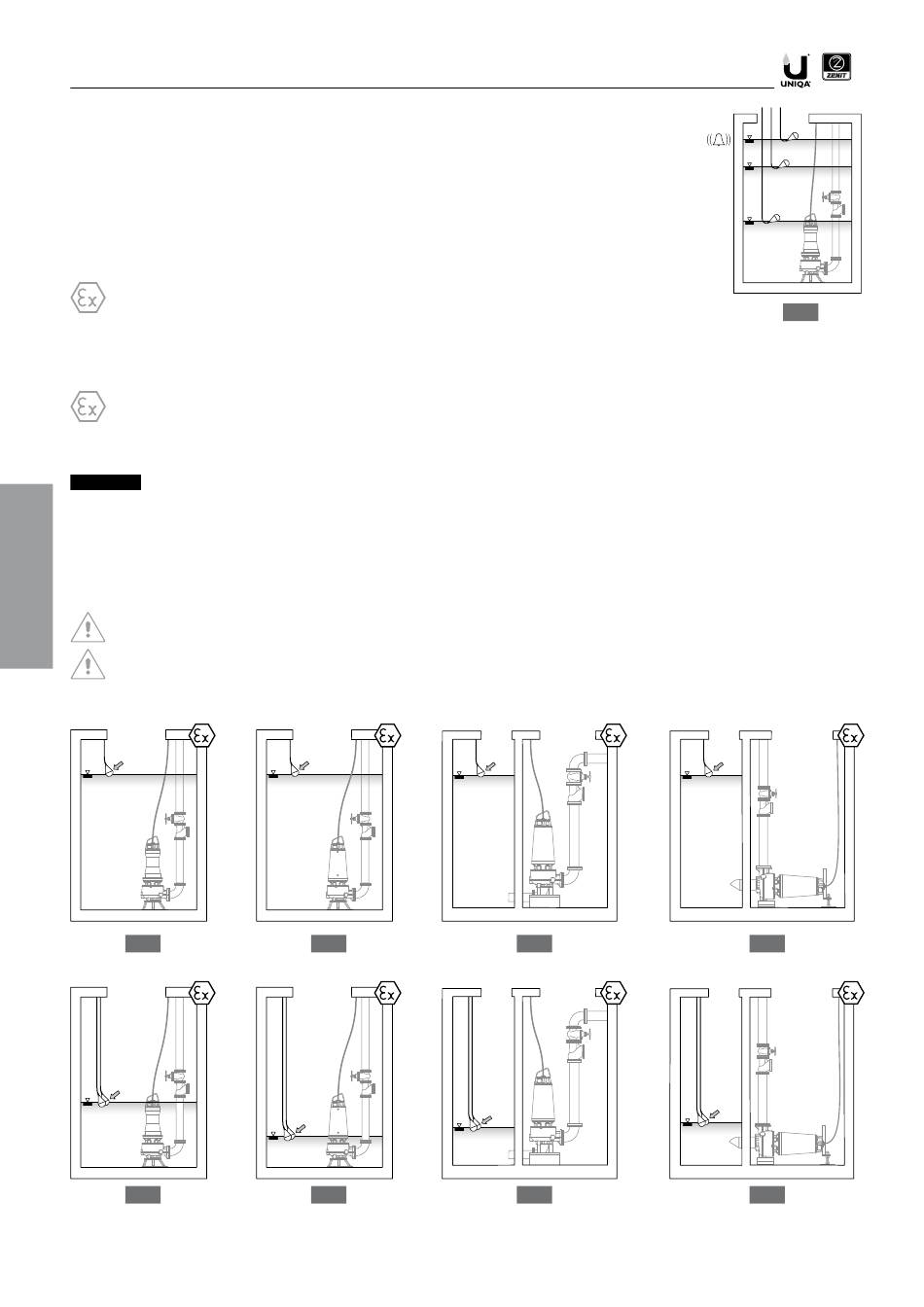

4.11 Installation du système de commande par flotteurs (Fig. 11)
Les flotteurs permettent de piloter la marche et l'arrêt d'une ou de plusieurs électropompes en fonction des hau-
teurs de liquide dans la cuve.
Ils peuvent aussi être raccordés à des alarmes pour prévenir le fonctionnement dans des conditions anormales (trop-
plein ou fonctionnement à sec).
Ils doivent être installés à l'écart des tourbillons ou des chutes d'eau.
En cas de fortes turbulences, il est préférable de fixer les flotteurs à une tige rigide positionnée à l'intérieur du
puits.
S'assurer qu'aucun objet ne gêne le mouvement des flotteurs et que les câbles ne risquent pas de s'emmêler, de
s'entortiller ou de s'encastrer dans les éventuelles saillies présentes à l'intérieur de la cuve.
L'installation des flotteurs doit garantir la hauteur minimum de liquide.
L'utilisateur doit s'assurer que l'appareil fonctionne toujours avec la hauteur minimum de liquide
contrôlée par deux capteurs de niveau (redondants) pour interrompre l'alimentation dès que le
niveau de liquide descend sous la hauteur minimum admissible.
Utiliser uniquement des capteur de niveau conformes à la classification -Ex de la zone d'installation.
Le raccordement au tableau électrique doit se faire par une interface à sécurité intrinsèque type les Barrières Zener ou les Barri-
ères à isolement galvanique.
Hauteur minimum de liquide
Version WET : pompe entièrement immergée (Fig. 13A). Le niveau minimum de liquide à l'intérieur du bassin ne doit jamais de-
scendre sous le couvercle supérieur de l'électropompe afin de garantir un refroidisse-ment adéquat du moteur.
Version DRY : corps de pompe en immersion totale (Fig. 13B) ou rempli de liquide (Figs. 13C - 13D).
attention !
Il faut toujours faire un contrôle pour s'assurer que la pompe fonctionne avec le bon niveau minimum de liquide. Selon
l'installation, des mesures supplémentaires peuvent être nécessaires pour éviter que la turbulence ne provoque l'afflux d'air dans
l'orifice d'aspiration.
S'assurer que le passage de l'arrêt à la marche
se produit uniquement si les flotteurs se trouvent dans la position représentée sur les Fig. 12 A - B - C - D.
S'assurer que le passage de la marche à l'arrêt
FR
se produit uniquement si les flotteurs se trouvent dans la position représentée sur les Fig. 13 A - B - C - D.
Les branchements électriques des flotteurs doivent assurer l'arrêt de l'électropompe en cas de dysfonctionnement des flotteurs.
S'assurer que le volume effectif de liquide dans la cuve ne descend pas au point de dépasser le nombre admis de démarrages/
heure.
ON
12 A
OFF
13 A
72
ON
12 B
OFF
13 B
ON
12 C
OFF
13 C
better together
ON
OFF
11
ON
12 D
OFF
13 D
