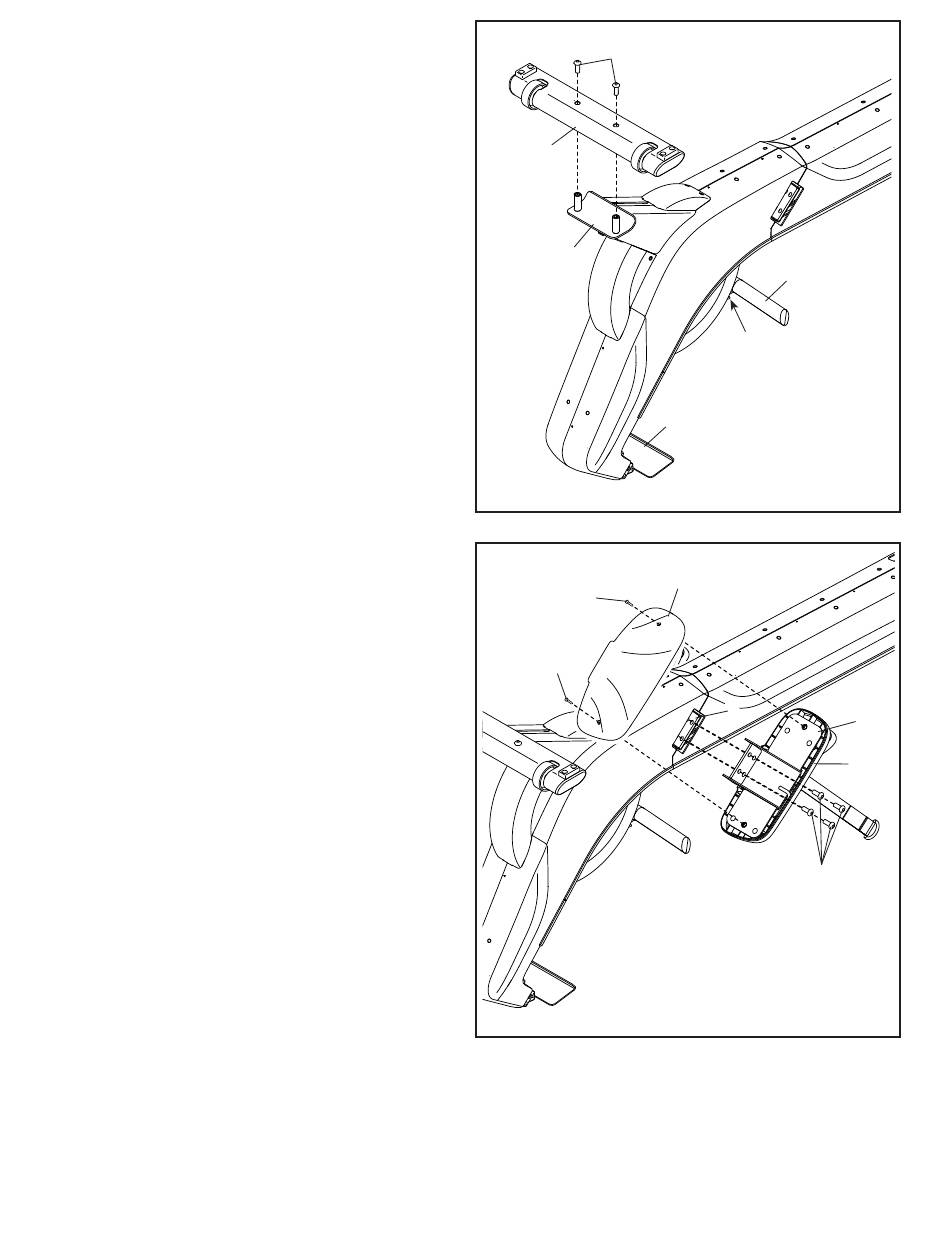

2. Bevor Sie beginnen, ergreifen Sie die nötigen
Maßnahmen, um Ihren Fußboden zu schüt-
zen. Legen Sie ein weiches Tuch oder ein
Stück Pappe auf den Fußboden an den Ort,
an dem Sie das Rudergerät zusammenbauen
werden.
Vergewissern Sie sich, dass die Ruderstange
(19) fest im Ruderstangenhaken (88) eingehakt
ist.
Mit der Hilfe einer zweiten Person kehren Sie
den Rahmen (1) um, sodass die Transporthalte-
rung (A) auf Ihrem Fußboden aufliegt. Lassen
Sie die zweite Person den Rahmen festhalten,
bis Schritt 5 abgeschlossen ist.
Richten Sie den vorderen Stabilisator (4) wie auf
dem Aufkleber angegeben aus und befestigen
Sie ihn mit zwei M10 x 20mm Schrauben (101)
am Rahmen (1). Ziehen Sie die Schrauben
fest an.
3. Identifizieren Sie die rechte Fußstütze (29) und
das rechte Fußstützenunterteil (31).
Befestigen Sie die rechte Fußstützenhalterung
(27) mit vier M10 x 35mm Schrauben (100) an
der rechten Seite des Rahmens (1). Drehen Sie
anfangs alle Schrauben lose ein, dann ziehen
Sie diese fest.
Dann befestigen Sie das rechte Fußstützen-
unterteil (31) mit zwei M4 x 19mm Schrauben
(104) an der rechten Fußstützenhalterung (27).
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Rudergeräts.
2
101
4
1
3
104
104
7
19
88
A
31
1
100
27
29
