Bedienungsanleitung

Symbole
Bedienungsanleitung beachten
Hochspannung
Erde

Allgemeines

Sofort nach dem Auspacken sollte das Gerät auf mecha-
nische Beschädigungen und lose Teile im Innern über-
prüft werden. Falls ein Transportschaden vorliegt, ist
sofort der Lieferant zu informieren. Das Gerät darf dann
nicht in Betrieb gesetzt werden.
Aufstellung des Gerätes

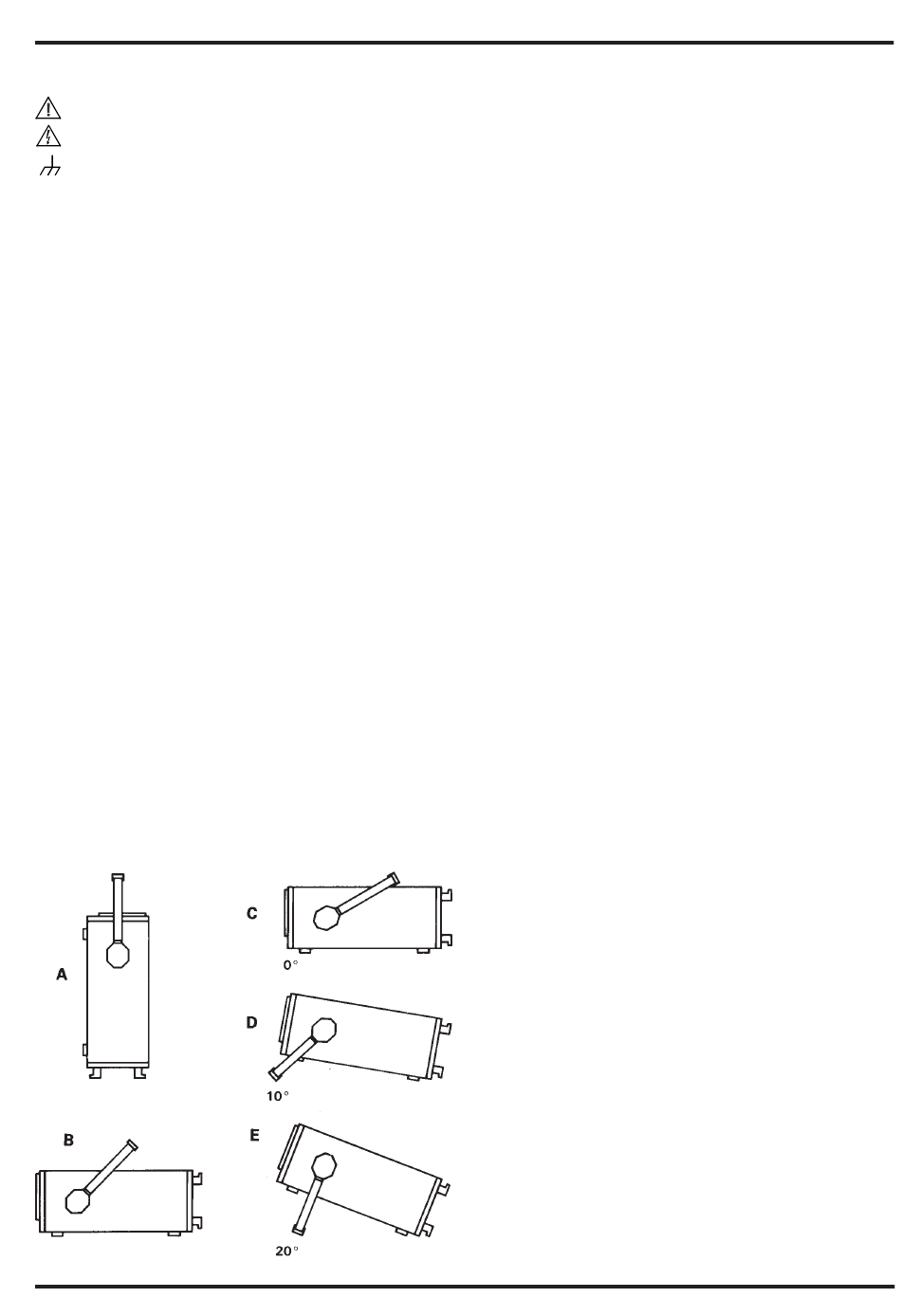

Für die optimale Betrachtung des Bildschirmes kann das
Gerät in drei verschiedenen Positionen aufgestellt wer-
den (siehe Bilder C, D, E). Wird das Gerät nach dem
Tragen senkrecht aufgesetzt, bleibt der Griff automatisch
in der Tragestellung stehen, siehe Abb. A.
Will man das Gerät waagerecht auf eine Fläche stellen,
wird der Griff einfach auf die obere Seite des Oszilloskops
gelegt (Abb. C). Wird eine Lage entsprechend Abb. D
gewünscht (10° Neigung), ist der Griff, ausgehend von der
Tragestellung A, in Richtung Unterkante zu schwenken
bis er automatisch einrastet. Wird für die Betrachtung
eine noch höhere Lage des Bildschirmes erforderlich,
zieht man den Griff wieder aus der Raststellung und
drückt ihn weiter nach hinten, bis er abermals einrastet
(Abb. E mit 20° Neigung).
Der Griff läßt sich auch in eine Position für waagerechtes
Tragen bringen. Hierfür muß man diesen in Richtung
Oberseite schwenken und, wie aus Abb. B ersichtlich,
ungefähr in der Mitte schräg nach oben ziehend einrasten.
Dabei muß das Gerät gleichzeitig angehoben werden, da
sonst der Griff sofort wieder ausrastet.
Änderungen vorbehalten

Sicherheit

Dieses Gerät ist gemäß VDE 0411 Teil 1, Sicherheits-
bestimmungen für elektrische Meß-, Steuer-, Regel-
und Laborgeräte , gebaut und geprüft und hat das Werk
in sicherheitstechnisch einwandfreiem Zustand verlas-
sen. Es entspricht damit auch den Bestimmungen der
europäischen Norm EN 61010-1 bzw. der internationa-
len Norm IEC 1010-1. Um diesen Zustand zu erhalten
und einen gefahrlosen Betrieb sicherzustellen, muß
der Anwender die Hinweise und Warnvermerke beach-
ten, die in dieser Bedienungsanleitung, im Testplan und
in der Service-Anleitung enthalten sind. Gehäuse, Chas-
sis und alle Meßanschlüsse sind mit dem Netz-
schutzleiter verbunden . Das Gerät entspricht den
Bestimmungen der Schutzklasse I .
Die berührbaren Metallteile sind gegen die Netzpole
mit 2200V Gleichspannung geprüft.
Durch Verbindung mit anderen Netzanschlußgeräten
können u.U. netzfrequente Brummspannungen im
Meßkreis auftreten. Dies ist bei Benutzung eines
Schutz-Trenntransformators der Schutzklasse II leicht
zu vermeiden. Das Gerät darf aus Sicherheitsgründen
nur an vorschriftsmäßigen Schutzkontaktsteckdosen
betrieben werden.
Der Netzstecker muß eingeführt sein, bevor Signal-
stromkreise angeschlossen werden. Die Auf-
trennung der Schutzkontaktverbindung ist unzu-
lässig.
Die meisten Elektronenröhren generieren γ-Strahlen.
Bei diesem Gerät bleibt die Ionendosisleistung weit
unter dem gesetzlich zulässigen Wert von 36 pA/
kg .
Wenn anzunehmen ist daß ein gefahrloser Betrieb nicht
mehr möglich ist, so ist das Gerät außer Betrieb zu setzen
und gegen unabsichtlichen Betrieb zu sichern. Diese
Annahme ist berechtigt,
− wenn das Gerät sichtbare Beschädigungen hat,
− wenn das Gerät lose Teile enthält,
− wenn das Gerät nicht mehr arbeitet,
− nach längerer Lagerung unter ungünstigen Verhältnis-
sen (z.B. im Freien oder in feuchten Räumen),
− nach schweren Transportbeanspruchungen (z.B. mit
einer Verpackung, die nicht den Mindestbedingungen
von Post, Bahn oder Spedition entsprach).
M 1
