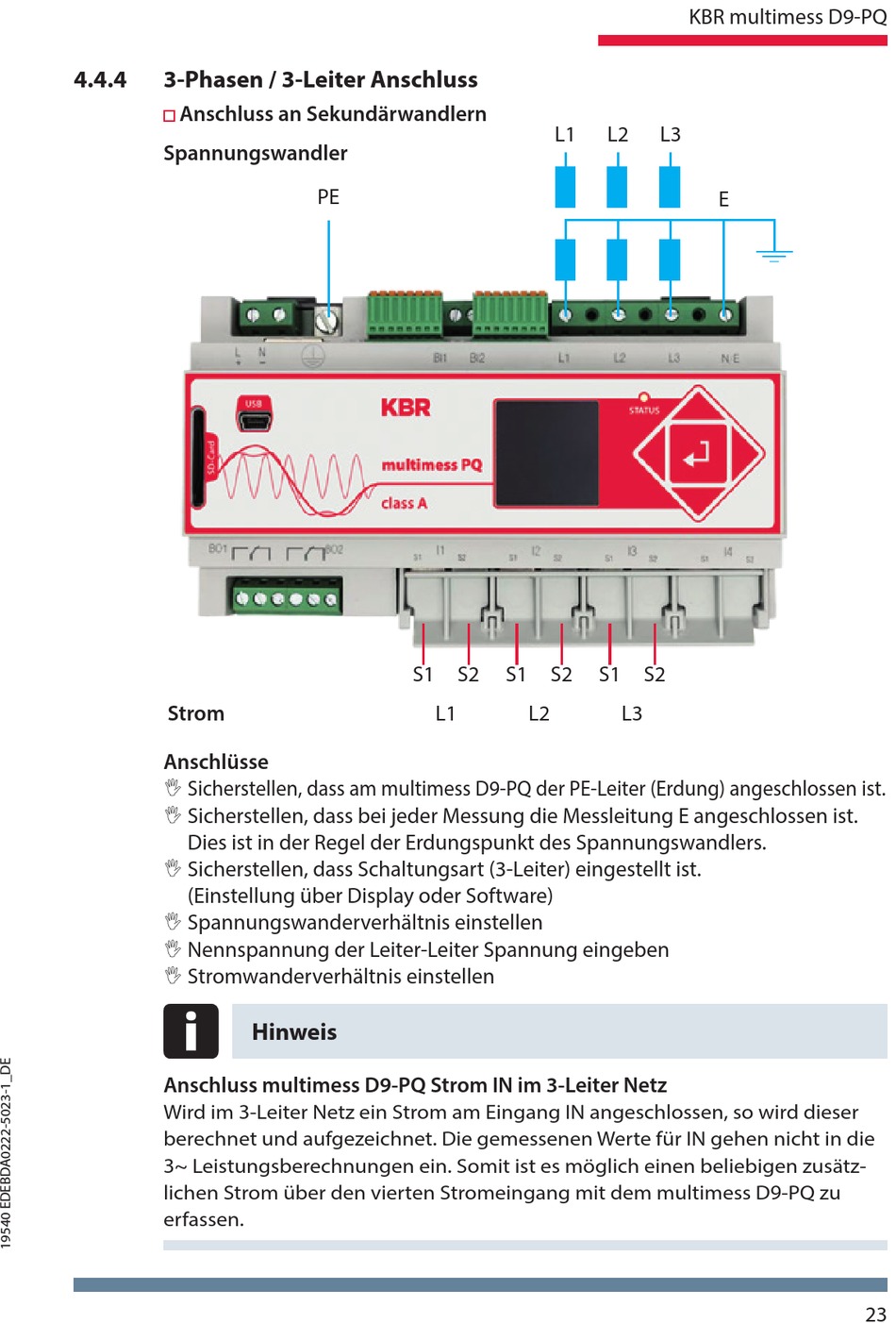

4.4.4
3-Phasen / 3-Leiter Anschluss
Anschluss an Sekundärwandlern
Spannungswandler
Strom
Anschlüsse
Sicherstellen, dass am multimess D9-PQ der PE-Leiter (Erdung) angeschlossen ist.
Sicherstellen, dass bei jeder Messung die Messleitung E angeschlossen ist.
Dies ist in der Regel der Erdungspunkt des Spannungswandlers.
Sicherstellen, dass Schaltungsart (3-Leiter) eingestellt ist.
(Einstellung über Display oder Software)
Spannungswanderverhältnis einstellen
Nennspannung der Leiter-Leiter Spannung eingeben
Stromwanderverhältnis einstellen
Anschluss multimess D9-PQ Strom IN im 3-Leiter Netz
Wird im 3-Leiter Netz ein Strom am Eingang IN angeschlossen, so wird dieser
berechnet und aufgezeichnet. Die gemessenen Werte für IN gehen nicht in die
3~ Leistungsberechnungen ein. Somit ist es möglich einen beliebigen zusätz-
lichen Strom über den vierten Stromeingang mit dem multimess D9-PQ zu
erfassen.
PE
S1 S2
Hinweis
L1
S1 S2
S1 S2
L1
L2
KBR multimess D9-PQ
L2
L3
E
L3
23
